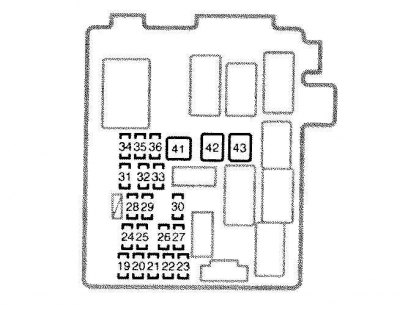

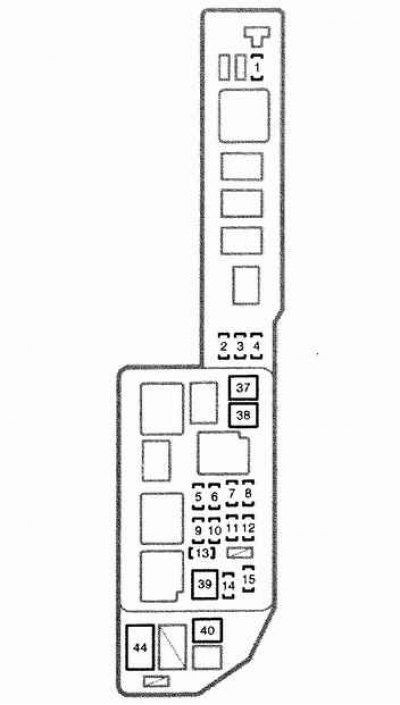

Приборная панель (автомобили с левосторонним управлением)

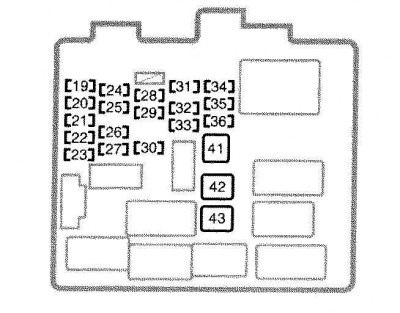

Приборная панель (автомобили с правосторонним управлением)

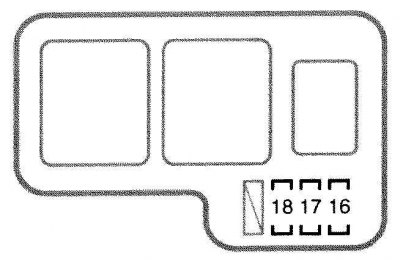

Плавкие предохранители (тип A)
| 1 | А/С 10 А | Система воздушного кондиционирования |
| 2 | SPARE 30 A | Запасной плавкий предохранитель |
| 3 | SPARE 15 A | Запасной плавкий предохранитель |
| 4 | SPARE 10 A | Запасной плавкий предохранитель |
| 5 | ALT-S 5 A | Система зарядки |
| 6 | HEAD RH (UPR)(автомобили с левосторонним управлением) или HEAD (RH) (автомобили с правосторонним управлением) 15 А | Правая фара, регулятор уровня света фары |
| 7 | EFI 15 A | Многоточечная система впрыска топлива/ последовательная многоточечная система впрыска топлива |
| 8 | HORN 10 A | Звуковой сигнал |
| 9 | HAZARD 10A | Аварийная мигающая сигнализация |
| 10 | AM2 30 A | Измерительные приборы и датчики, система пневмоподушек SRS, многоточечная система впрыска топлива/ последовательная многоточечная система впрыска топлива, плавкие предохранители "IGN", "ST" |
| 11 | TEL 5 A | Нет цепи |
| 12 | HEAD LH (UPR) (автомобили с левосторонним управлением) или HEAD (LH) (автомобили с правосторонним управлением) 15 А | Левая фара |
| 13 | RADIO NO.1 20 A | Аудио система, антенна с электроприводом |
| 14 | DOME 7.5 A | Часы, освещение выключателя зажигания, персональная подсветка, освещение багажника, внутренний свет, освещение отличительного зеркала, лампочка обозначения двери, система блокировки дверей с электроприводом |
| 15 | ECU-B 10 A | Система оптимального регулирования скорости, противоблокировочная тормозная система, система пневмоподушек SRS, натяжители ремней безопасности |
| 16 | H-LP RH (LWR) 10 A | Правая фара (ближний свет) |
| 17 | H-LP LH (LWR) 10 A | Левая фара (дальний свет) |
| 18 | DRL NO.2.5 A | Нет цепи |
| 19 | SEAT-HEATER 20 A | Обогреватель сиденья |
| 20 | HEATER 10 A | Система воздушного кондиционирования, обогреватель заднего окна |
| 21 | GAUGE 10 A | Измерительные приборы и датчики, световые сигналы заднего хода, система оптимального регулирования скорости, система зарядки, окна с электроприводом, сервисные предупреждающие зуммерные сигналы |
| 22 | WIPER 25 A | Стеклоочистители ветрового стекла и омыватель |
| 23 | MIRROR-HEATER 10 A | Обогреватель внешних зеркал заднего вида |
| 24 | ECU-IG 5 A | Система оптимального регулирования скорости, противоблокировочная тормозная система, антенна с электроприводом, система пневмоподушек SRS, натяжители ремней безопасности, многоточечная система впрыска топлива/последовательная многоточечная система впрыска топлива |
| 25 | IGN 5 A | Измерительные приборы и датчики, система зарядки, система пневмоподушек SRS, натяжители ремней безопасности, многоточечная система впрыска топлива/последовательная многоточечная система впрыска топлива, система блокировки двигателя |
| 26 | STOP 15 A | Стоп-сигналы, система оптимального регулирования скорости, высоко установленный световой стоп-сигнал, противоблокировочная тормозная система, многоточечная система впрыска топлива/ последовательная многоточечная система впрыска топлива |
| 27 | TAIL 10 A | Стояночные световые сигналы, освещение номерного знака, задние световые сигналы, многоточечная система впрыска топлива/ последовательная многоточечная система впрыска топлива, задняя противотуманная фара |
| 28 | POWER-OUTLET 15 A | Точка отбора мощности |
| 29 | OBD 7.5 A | Система диагностики в пути |
| 30 | FOG 15 A | Передние противотуманные фары |
| 31 | STARTER 5 A | Измерительные приборы и датчики, многоточечная система впрыска топлива/ последовательная многоточечная система впрыска топлива |
| 32 | DOOR 25 A | Система блокировки дверей с электроприводом |
| 33 | PANEL 7.5 A | Измерительные приборы и датчики, аудиосистема, сигаретный прикуриватель, освещение перчаточного ящика, часы, регулятор освещения приборной панели, сервисные предупреждающие индикаторы, освещение панели управления воздушным кондиционером, освещение пепельницы, аварийная мигающая сигнализация, система управления обогревателем сиденья, обогреватель заднего окна, электронно контролируемая система автоматической трансмиссии, задняя противотуманная фара |
| 34 | TURN 7.5 A | Аварийная мигающая сигнализация |
| 35 | RAD-NO. 2 (автомобили с левосторонним управлением) или RAD.NO.2 (автомобили с правосторонним управлением) 7.5 A | Аудиосистема, антенна с электроприводом |
| 36 | CIG 15 A | Сигаретный прикуриватель, регуляторы зеркал заднего вида с электроприводом, система блокировки дверей с электроприводом, система пневмоподушек SRS, натяжители ремней безопасности, обогреватель внешних зеркал заднего вида, система воздушного кондиционирования |
Плавкие предохранители (тип В)
| 37 | CDS 30 A | Электрические охлаждающие вентиляторы |
| 38 | RDI 30 A | Электрические охлаждающие вентиляторы |
| 39 | VAIN 40 A | Плавкие предохранители "HEAD RH(UPR)" или "HEAD(RH)", "HEAD LH(UPR)" или "HEAD(LH)" |
| 40 | HTR 50 A | Плавкие предохранители "AM1", "A/C" |
| 41 | DEF 40 A | Обогреватель заднего стекла |
| 42 | PWR 30 A | Система управления окнами с электроприводом, сиденье с электроприводом, электрическая откидная крыша |
| 43 | AM1 40 A | Очиститель фар |

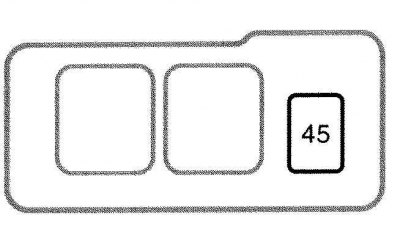

Плавкие предохранители (тип C)
| 44 | ALT 100 A | Плавкие предохранители "RDI", "CDS" |
| 45 | ABS 60 A | Противоблокировочная тормозная система |
