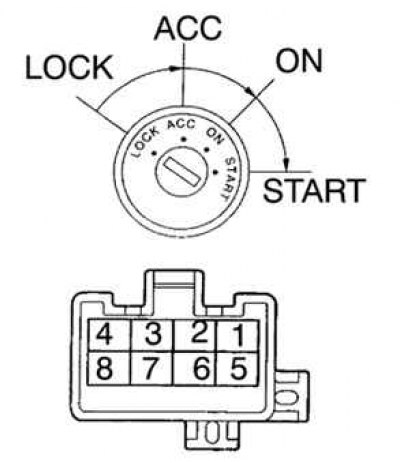

Рис. 7.57. Разъем замка зажигания
Протестируйте замок зажигания (рис. 7.57).

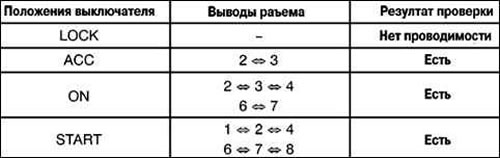

Таблица 7.2. Проверка положений замка зажигания
Рис. 7.57. Разъем замка зажигания
Протестируйте замок зажигания (рис. 7.57).
Замок зажигания (система оповещения о ключе, забытом в замке)
Рис. 7.57. Разъем замка зажигания
Протестируйте замок зажигания (рис. 7.57).
