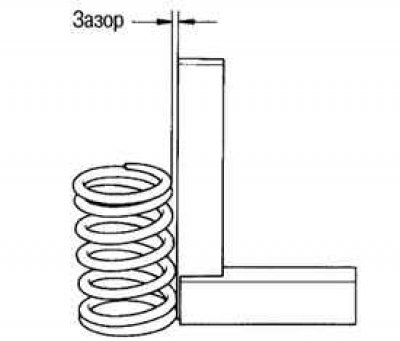

Рис. 2.277. Проверка неперпендикулярности пружины клапана
Используя металлический угольник (90°), проверьте неперпендикулярность пружины клапана, как показано на рисунке 2.277.
Максимально допустимая неперпендикулярность составляет – 2,0 мм.

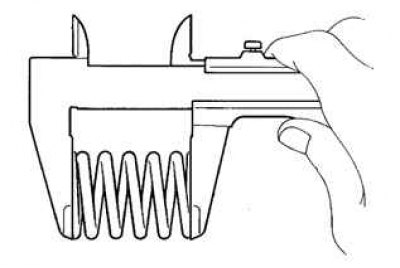

Рис. 2.278. Измерение длины пружины клапана
Штангенциркулем измерьте длину пружины в свободном состоянии (рис. 2.278).
Длина пружины клапана – 45,50 мм.
Если длина пружины отличается от номинальной, замените пружину клапана.

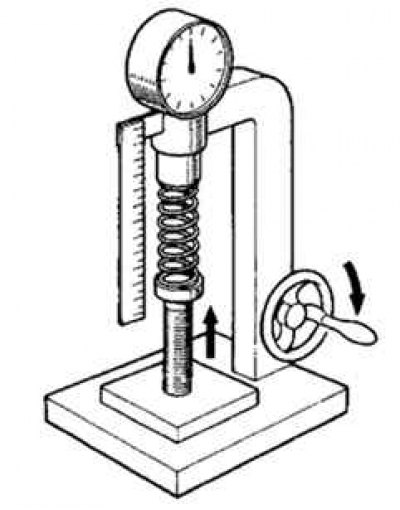

Рис. 2.279. Измерение степени сжатия пружины с помощью тестера
Тестером для проверки пружин измерьте усилие, необходимое для сжатия пружины до установочной длины (рис. 2.279).
Сила упругости пружины при длине 33,8 мм – 186–206 Н.
Если усилие выходит за указанные пределы, замените пружину клапана.
