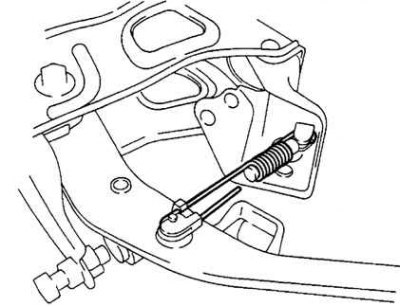

Рис. 3.10. Снятие пружины педали сцепления
Освободите крепление пружины педали сцепления к кронштейну (рис. 3.10).

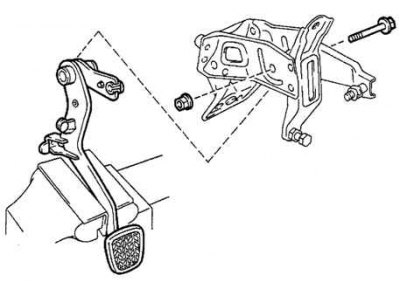

Рис. 3.11. Снятие педали сцепления с кронштейна
Установите педаль сцепления в тисках с губками из мягкого материала. Снимите болт, гайку и педаль сцепления в сборе кронштейна педали сцепления (рис. 3.11).

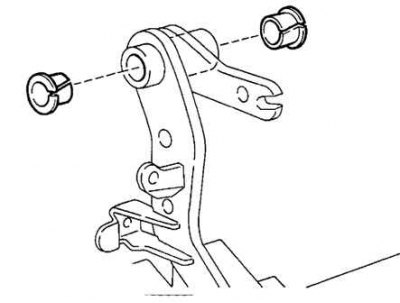

Рис. 3.12. Снятие втулок педали сцепления
Снимите две втулки педали сцепления (рис. 3.12).

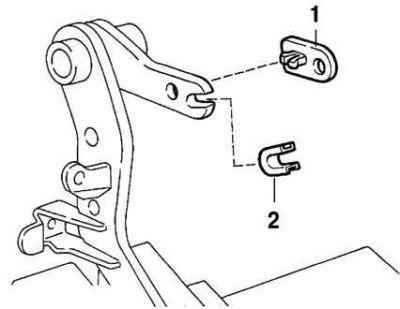

Рис. 3.13. Снятие втулки сервопривода педали сцепления и крышки пружины: 1 – крышка пружины; 2 – втулка сервопривода педали сцепления
Снимите втулку сервопривода педали сцепления и крышку пружины (рис. 3.13).

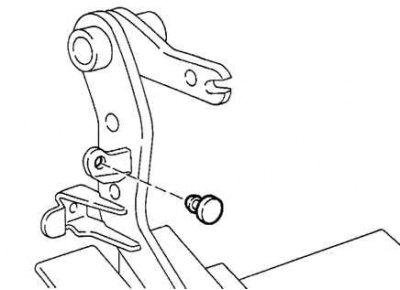

Рис. 3.14. Снятие первого буфера
Снимите первый буфер педали сцепления (рис. 3.14).

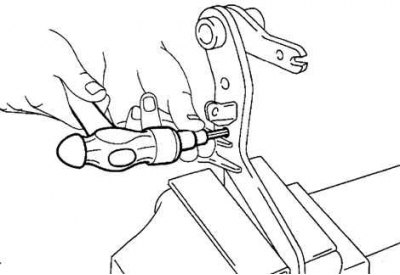

Рис. 3.15. Снятие втулки вилки толкателя главного цилиндра сцепления
Снимите втулку вилки толкателя главного цилиндра сцепления. Используя торцевой гаечный ключ (8 мм) и молоток, выбейте втулку вилки из педали сцепления в сборе (рис. 3.15).
