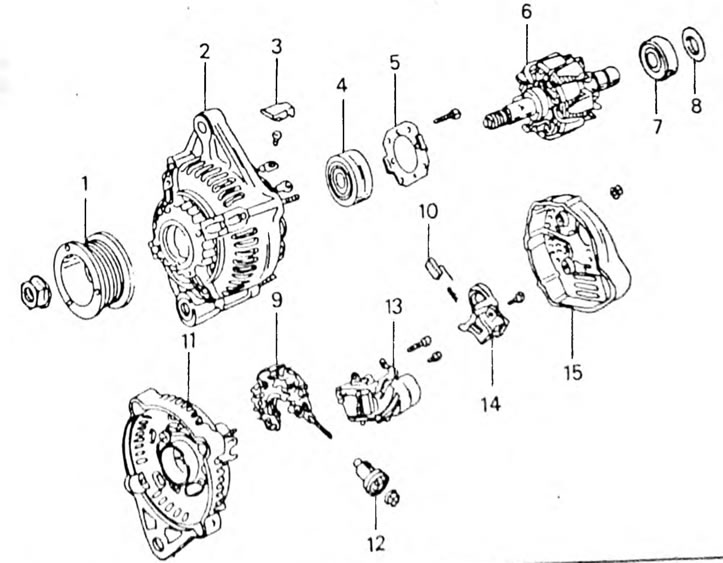

Рис. 265. Монтажный чертеж генератора переменного тока. 1. Шкив; 2. Щиток приводного подшипника; 3. Резиновая изоляция; 4. Передний подшипник; 5. Пластина подшипника; 6. Ротор; 7. Задний подшипник; 8. Шайба подшипника; 9. Диоды выпрямителя; 10. Щетка; 11. Крышка выпрямителе; 12. Изоляция клеммы; 13. Регулятор; 14. Щеткодержатель с крышкой; 15. Задняя крышка
- Отвернуть гайку вала якоря и снять шкив. При отворачивании гайки удерживать шкив от проворачивания старым клиновым ремнем. Для снятия шкива может потребоваться съемник с двумя лапами.
- Удалить из вала шпонку.
- Отвернуть щеткодержатель и регулятор с задней стороны генератора.
- Отвернуть гайки или болты задней крышки и снять крышку.
- Отвернуть четыре гайки и отделить статор от передней крышки. Для этого переднюю крышку подшипника можно слегка обстучать пластмассовым молотком или использовать съемник с двумя лапами.
- Поставить щиток подшипника и ротор под пресс и выпрессовать ротор из подшипника. Если нужно снять подшипник со щитка, выпрессовать подшипник после отворачивания болтов и снятия удерживающей платы подшипника.
- Снять задний подшипник ротора с вала ротора соответствующим съемником.
- Отвернуть крепление платы диодов, клемм и изоляции и снять статор с платы диодов со щитка подшипника коллектора.
