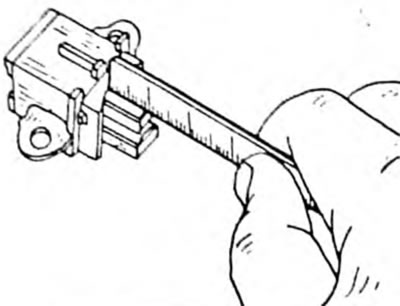

Рис. 266. Измерение длины угольной щетки.

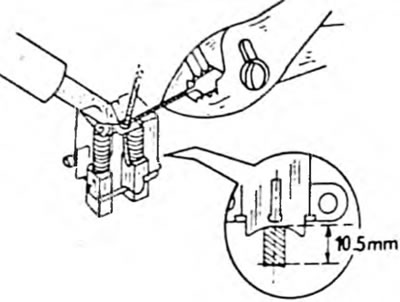

Рис. 267. Пайка угольных щеток. Щетки должны выступать на указанную длину.

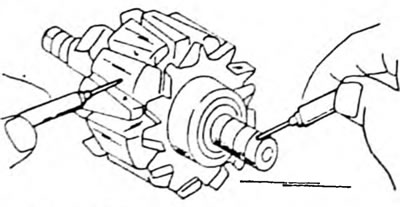

Ротор. Если токоприемные кольца загрязнены или замаслены, протереть их тряпкой, смоченной в "TRI". Царапины полируются самой тонкой шкуркой. Для контроля изоляции подключить конец один конец омметра к сердечнику ротора, а другой конец к токосъемным кольцам. Омметр должен показывать "бесконечность" (Рис. 268). Если это не так, заменить весь ротор. Для проверки проводимости обмотки ротора подключить оба конца омметра к токосъемным кольцам. Если индикация отличается от 2,8—3,0 Ом заменить ротор (Рис. 269).
Рис. 268. Проверка ротора на контакт с массой.

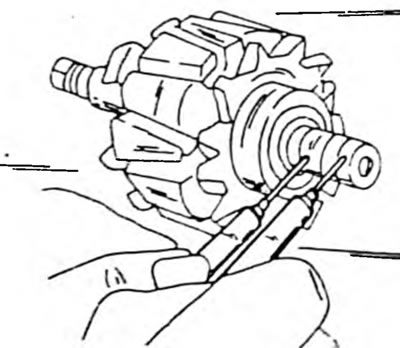

Рис. 269. Проверка обрыва цели ротора.
Статор При коротком замыкании чаще всего из-за перегрева место повреждения определяется на вид. В противном случае । подключить омметр к проводу фазы и к железу статора. Прибор должен показать "бесконечность" (Рис. 270). В противном случае заменить статор. Для проверки проводимости статора последовательно соединять три провода друг с другом. Если показания отсутствуют, цепь оборвана (Рис. 271).

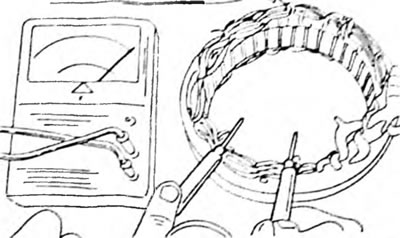

Рис. 270. Проверка статора на контакт с массой

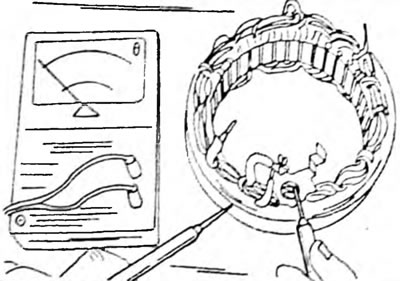

Рис. 271. Проверка статора на обрыв
Диоды. Квалифицированная проверка диодов в части проходного напряжения и определения запирающего тока может быть определена только с помощью специального тестера. При его отсутствии использовать обычный тестер. Подключить прибор одним концом к диоду, а другим к диодной плате (Рис. 272). После этого поменять концы местами,как показано на нижнем рисунке. В этом случае проверяются положительные диоды. Отрицательные диоды на другой стороне проверяются аналогичным образом.

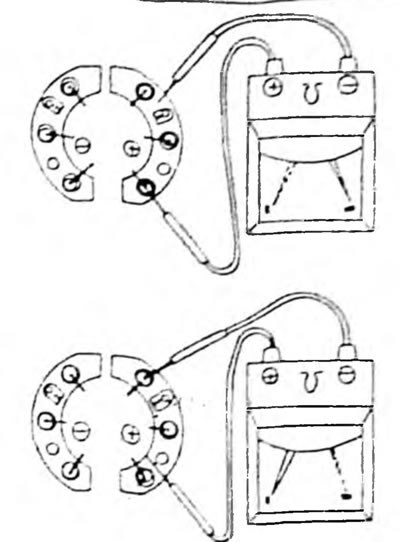

Рис. 272 .Проверка диодов. Омметр подключить сначала, как на верхнем рисунке, а затем, как на нижнем рисунке.
При обеих проверках диоды должны проводить только в одном направлении, т. е. на верхнем рисунке стрелка омметра должна отклоняться, а на нижнем рисунке показывать "бесконечность". Если диод проводит ток в обоих направлениях, он пробит. Если он не проводит ток ни в одном направлении, то диод имеет обрыв. Остальные диоды проверяются аналогичным образом.
