Электронная система управления состоит из датчиков, электронного блока управления, включающего один или несколько микропроцессоров, и исполнительных механизмов, непосредственно воздействующих на системы двигателя.
Информация о режиме работы и состоянии двигателя поступает в систему управления от множества датчиков. Датчики преобразуют контролируемые (измеряемые) параметры двигателя в электрические сигналы, удобные для обработки и передачи в электронной системе управления. Сигналы от датчиков поступают на входы электронного блока управления. Электронный блок, обрабатывая по заданным алгоритмам полученную информацию, выдает управляющие сигналы исполнительным устройствам. Алгоритмы управления, реализуемые микропроцессором электронного блока, на каждом режиме работы двигателя вырабатывают оптимальное (наилучшее) по расходу топлива сочетание параметров впрыска топлива (цикловой подачи и угла опережения впрыска) и воздушного заряда (давления наддува и степени рециркуляции отработавших газов). Исполнительные устройства, на которые поступают управляющие сигналы электронного блока, расположены соответственно в топливном насосе высокого давления (ТНВД), во впускном коллекторе, между впускным и выпускным коллекторами, в турбокомпрессоре. Схема электронной системы управления дизеля Toyota с ТНВД типа VE показана на рисунке 2. Блок -схема электронного блока управления показана на рис. 1.

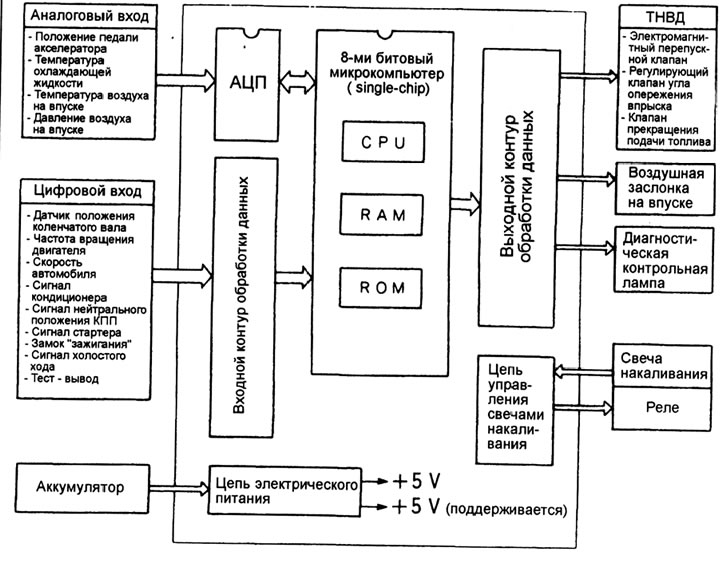

Рис. 1 Блок - схема электронного блока управления
Открыть большую картинку в новой вкладке »

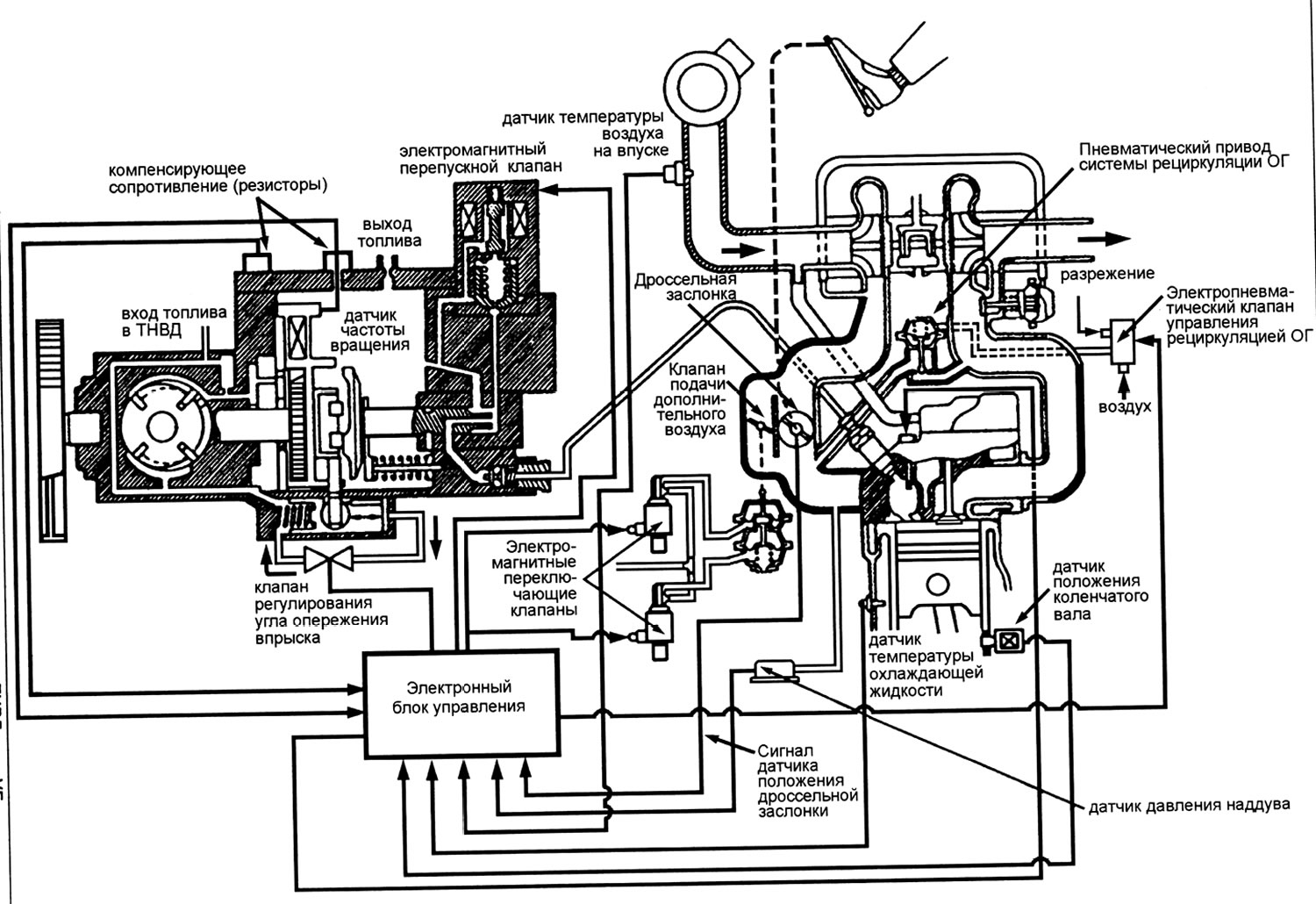

Рис. 2 Схема электронной системы управления дизеля Toyota с ТНВД типа VE
