Регулировка углов установки передних колес [Toyota Corona T190]

Оглавление: Проверка и регулировка схождения ↓ Проверка углов поворота колес ↓ Проверка развала, продольного и…↓ Регулировка развала (только для…↓

Проверка и регулировка схождения

Проверьте величину схождения. Если она не соответствует заданным условиям, то произведите регулировку.

Схождение при проверке:

Модели до 96 г.:

А + В = 0°±0,2°
С - D = 0±2 мм

Модели с 96 г.:

А + В = 0,1°±0,2°
С - D = 1±2 мм

Для регулировки:

а) Снимите хомуты чехлов.
6) Ослабьте контргайки наконечников рулевых тяг.
в) Отрегулируйте величину схождения путем поворота левого и правого наконечников рулевых тяг на одинаковое число оборотов.

Схождение при регулировке:

Модели до 96 г.:

А + В = 0°±0,1°
С - D = 0±1 мм

Модели с 96 г.:

А + В = 0,1°±0,2°
С - D = 1±2 мм

Примечание: убедитесь в том. что длины правой и левой тяг одинаковы. Разница длин тяг менее 1,5 мм.

г) Затяните контргайки наконечников рулевых тяг. Момент затяжки 74 Нм.
д) Установите на место чехлы и закрепите их хомутами.

Примечание: при установке убедитесь, что чехлы не перекручены.

Проверка углов поворота колес

Проверьте углы поворота колес.

Модели до 96 г.:

С усиленной подвеской:

Внутреннее колесо: 38°30'±2°
Внешнее колесо: 32°15'

Остальные:

Внутреннее колесо: 38°05'±2°
Внешнее колесо: 32°00'

Модели с 96 г.:

АТ210, CT210:

Внутреннее колесо: 39°39'±1°
Внешнее колесо: 33°14'

АТ211. ST210:

Внутреннее колесо: 37°48'±1°
Внешнее колесо: 32°00'

ST215, CT215:

Внутреннее колесо: 35°14'±1°
Внешнее колесо: 30°40'

Если углы поворота колес отличаются от стандартных, то необходимо убедиться, что длины левой и правой рулевых тяг одинаковы. Разнице длин тяг менее 1,5 мм.

Проверка развала, продольного и поперечного наклона осей поворота

Проверьте развал передних колес, продольный и поперечный наклон осей поворота.

Модели до 96 г.:

С усиленной подвеской:

Развал: -0°05'±45'
Продольный наклон оси поворота: 0°30'±45'
Поперечный наклон оси поворота 13°00'±45'

Остальные:

Развал: -0°20'±45'
Продольный наклон оси поворота 0°30'±45'
Поперечный наклон оси поворота: 13°25'±45'

Модели с 96 г.:

Развал:

2WD: -0°25'±45'
4WD: -0°20'±45'

Продольный наклон оси поворота:

2WD: 1°30'±45'
4WD: 1°15'±45'

Поперечный наклон оси поворота:

2WD: 13°30'±45'
4WD: 13°20'±45'

Разница развала и продольного наклона оси поворота правого и левого колес: менее 30'

Примечание:

Продольный и поперечный наклон осей поворота передних колес не регулируется, поэтому при несоответствии этой величины заданным условиям необходимо проверить состояние и заменить неисправные детали подвески.

Для моделей до 96 г. развал также не регулируется, а для моделей с 96 г. предусмотрена регулировка развала.

Регулировка развала (только для моделей с 96 г.)

Примечание: после регулировки развала проверьте величину схождения передних колес.

Полная статья размещена на сайте [Toyotaman.ru]

1. Снимите передние колеса.

2. Отверните две гайки с нижней стороны стойки.

3. Нанесите на резьбу гаек моторное масло.

4. Временно установите гайки.

5. Отрегулируйте величину развала, перемещая нижнюю часть стойки.

8. Затяните гайки. Момент затяжки 255 Нм.

7. Установите передние колеса. Момент затяжки 103 Нм.

8. Проверьте развал.

Примечание:

Попытайтесь установить среднее значение величины развала.

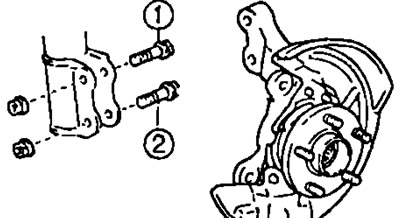

При использовании болта без метки регулировка величины развала возможна в диапазоне от 0°06' до 0°30'.

Если развал не соответствует заданным условиям, то, с помощью таблицы, подберите болт и произведите регулировку.
