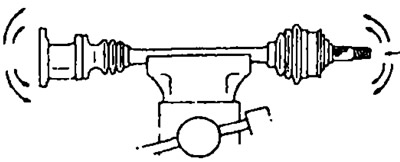

- а) Проверьте отсутствие зазора в наружном шарнире.
- б) Проверьте, чтобы внутренний шарнир плавно скользил в направлении осевого давления.
- в) Проверьте отсутствие заметного радиального зазора во внутреннем шарнире;
- г) Проверьте целостность чехлов.
2. Снимите хомуты чехлов шарниров.
- а) Используя отвертку, снимите четыре хомута чехлов.
- б) Сдвиньте чехлы навстречу друг к другу.

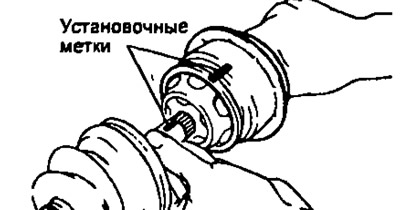

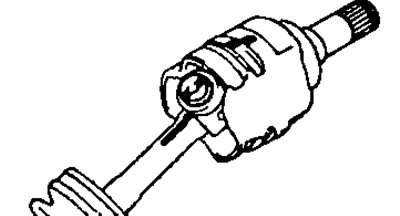

3. (3S-GE) Нанесите установочные метки на внешнюю обойму внутреннего шарнира и центральный приводной вал.
(3S-FE, 2С, 4A-FE и 4S-FE) Отсоедините обойму внутреннего шарнира, предварительно нанеся установочные метки на обойму, тройной шарнир и приводной вал.
Примечание: не наносите установочные метки острым предметом.
4. (3S-GE) Снимите внешнюю обойму внутреннего шарнира.

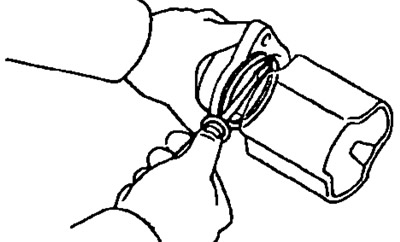

- а) Используя отвертку, снимите стопорное кольцо.
- б) Снимите обойму внутреннего шарнира с приводного вала.
5. (3S-GE) Снимите внутренний шарнир.

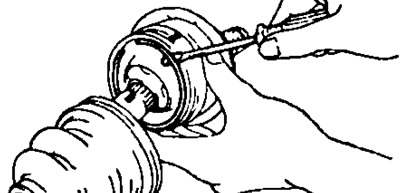

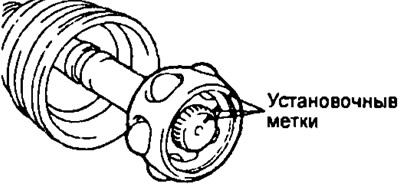

- а) Нанесите установочные метки на приводной вал, внутреннюю обойму и сепаратор.
- б) Снимите шесть шариков и сепаратор

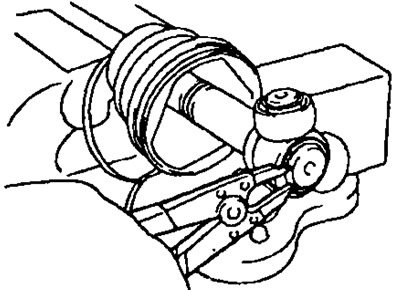

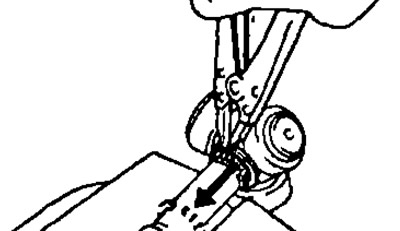

- в) Используя специнструмент, снимите стопорное кольцо.
- г) Используя медный стержень и молоток, снимите внутреннюю обойму.
(3S- FE, 2С, 4A-FE и 4S-FE) Снимите тройной шарнир.

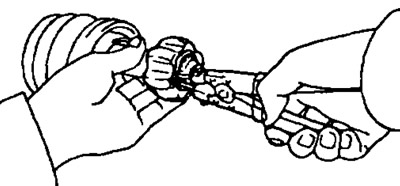

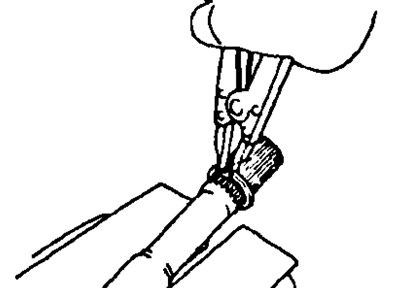

- а) Используя специнструмент, снимите стопорное кольцо.
- б) (3S-FE и 4S-FE) Используя специнструмент, временно сдвиньте стопорное кольцо к наружному шарниру.

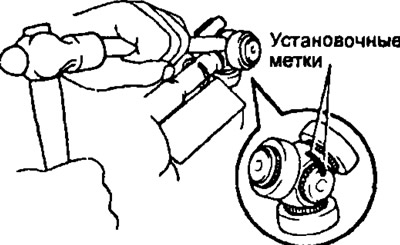

- а) Нанесите установочные метки на приводной вал и тройной шарнир.
Примечание: не наносите установочные метки острым предметом.

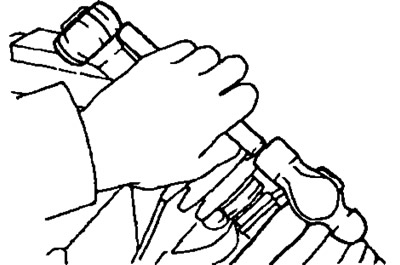

- г) Используя медный стержень и молоток, снимите тройной шарнир с приводного вала.
Внимание: не уроните шарнир при снятии.

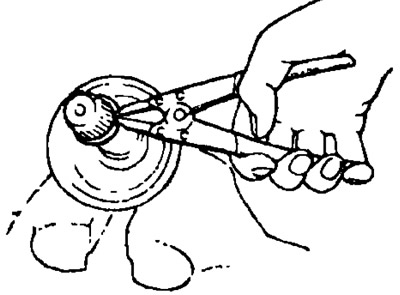

- д) (3S- FE и 4S-FE) Используя специнструмент, снимите стопорное кольцо.
6. (3S-GE) Используя специнструмент, снимите стопорное кольцо.
7. Снимите чехлы шарниров. Внимание: не разбирайте наружный шарнир.
(Для правого приводного вала моделей с двигателями 2С, 4A-FE)
- а) Снимите чехол внутреннего шарнира.

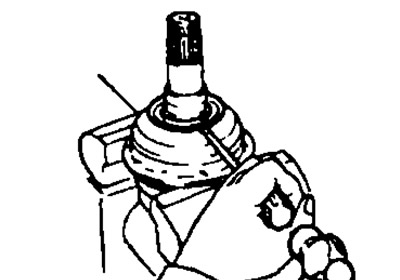

- б) Используя отвертку, снимите хомут демпфера.
- в) Снимите демпфер.
- г) Снимите чехол наружного шарнира.
8. (Для левого приводного вала моделей с двигателями 3S-FE и 4S-FE) Используя специнструмент и пресс, снимите пыльник с внутреннего шарнира.
(Для левого приводного вала моделей с двигателем 3S-GE)

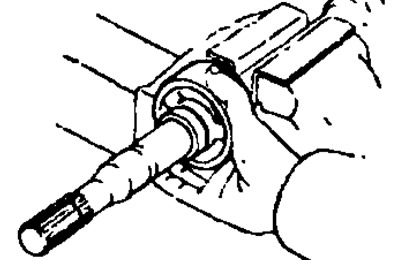

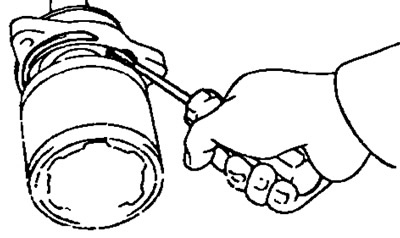

Используя отвертку и молоток, снимите пыльник с внутреннего шарнира.
9. (3S-GE. 3S-FE и 4S-FE) (Для правого приводного вала) Разберите центральный приводной вал.

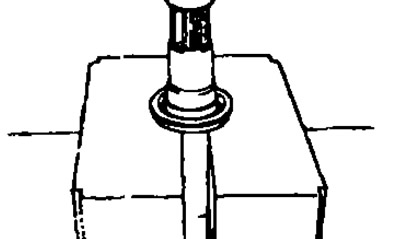

- а) Используя пресс, снимите пыльник с центрального приводного вала.

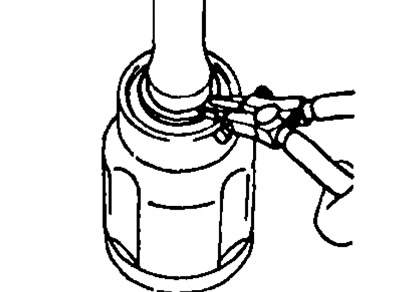

- б) Используя отвертку, снимите стопорное кольцо.

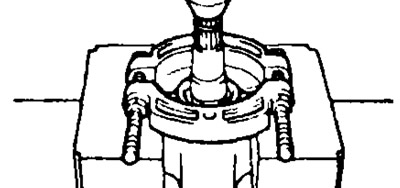

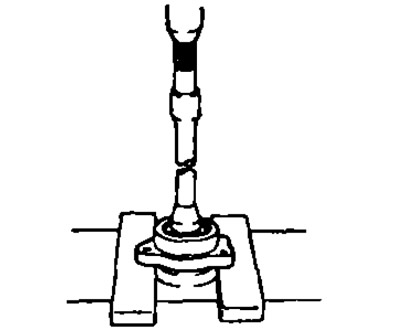

- в) Используя пресс, снимите держатель подшипника.
- г) Используя специнструмент и пресс, снимите пыльник.

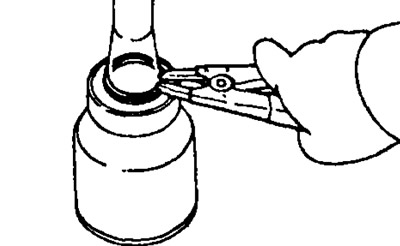

- д) Используя специнструмент, снимите стопорное кольцо.

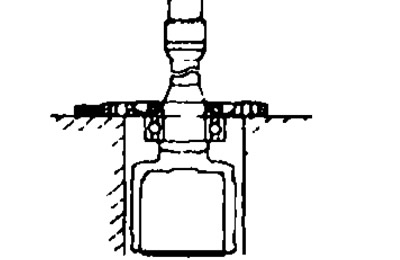

- е) Используя пресс, снимите подшипник.
- ж) Снимите стопорное кольцо.

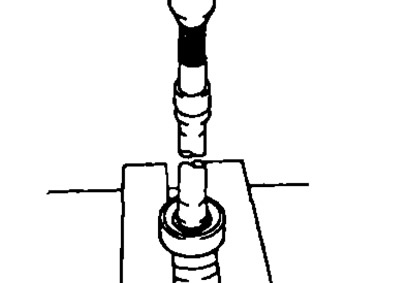

- з) Используя бородок и молоток, выбейте штифт.
