Главный тормозной цилиндр
1 – переходник с тремя трубками; 2 – переходник с двумя трубками; 3 – главный тормозной цилиндр; 4 – прокладка; 5 – вакуумный усилитель тормозов
Снятие
1. Отсоедините электрический разъем от бачка с тормозной жидкостью.
2. Снимите крышку бачка тормозной системы и, используя шприц, откачайте тормозную жидкость.
3. Промаркируйте тормозные трубки, подходящие к главному тормозному цилиндру. Расположите чистую ветошь под главный тормозной цилиндр. Отвинтите гайки крепления тормозных трубок и отведите в сторону от главного тормозного цилиндра тормозные трубки. Закройте концы трубок соответствующими пробками.
4. Отвинтите гайки крепления и снимите главный тормозной цилиндр с вакуумного усилителя тормозов вместе с прокладкой.
Ремонт
Детали главного тормозного цилиндра (вверху без ABS, внизу с ABS)
1 – корпус главного тормозного цилиндра; 2 – уплотнительное кольцо; 3 – винт крепления бачка тормозной жидкости; 4 – пробка; 5 – сетчатый фильтр; 6 – бачок тормозной жидкости; 7 – уплотнительное кольцо; 8 – стопорное кольцо; 9 – поршень и пружина №1; 10 – поршень и пружина №2; 11 – прокладка; 12 – стопорный болт; 13 – стопорный болт; 14 – прокладка; 15 – уплотнительное кольцо; 16 – винт крепления бачка тормозной жидкости; 17 – пробка; 18 – сетчатый фильтр; 19 – бачок тормозной жидкости; 20 – уплотнительное кольцо; 21 – стопорное кольцо; 22 – поршень и пружина №1; 23 – поршень и пружина №2; 24 – корпус главного тормозного цилиндра
 |  |

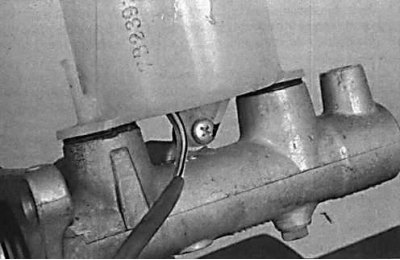

1. Отвинтите болт крепления бачка.

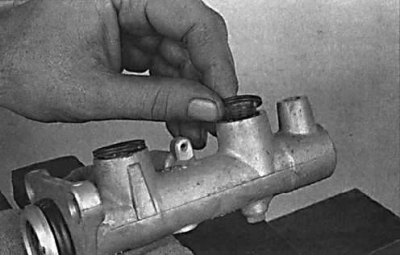

2. Снимите бачок тормозной жидкости и уплотнительные кольца.
3. Закрепите главный тормозной цилиндр в тисках и, используя соответствующую оправку, вдавите поршни главного тормозно го цилиндра до упора и отвинтите стопорный болт.
 |  |

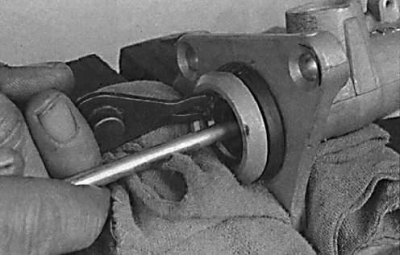

4. Снимите стопорное кольцо в торце главного тормозного цилиндра.

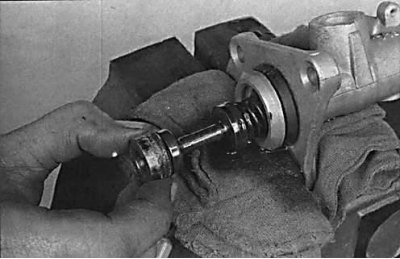

5. Извлеките поршни и пружины из корпуса главного тормозного цилиндра.
6. Промойте все детали главного тормозного цилиндра в тормозной жидкости и проверьте состояние деталей. Перед установ кой деталей в главный тормозной цилиндр предварительно смажьте их чистой тормозной жидкостью.
7. Установите поршни с пружинами в главный тормозной цилиндр, переместите их до упора вперед и завинтите стопорный болт.
8. Установите новое стопорное кольцо в задней части главного тормозного цилиндра.
9. Установите уплотнительные втулки бачка тормозной жидкости, бачок и закрепите бачок винтом.
10. Перед установкой главного тормозного цилиндра залейте в него тормозную жидкость и удалите воздух, для чего закрепите главный тормозной цилиндр в тисках и закройте выходные отверстия главного тормозного цилиндра резьбовыми пробками.
11. Залейте в бачок чистую тормозную жидкость.
12. Вывинтите одну пробку и, перемещая поршень в главном тормозном цилиндре, выдавите из него воздух.
13. Перед отпусканием поршня ввинтите на место резьбовую пробку.
14. Повторяйте операцию по удалению воздуха до тех пор, пока из отверстия не будет выходить только чистая тормозная жидкость без пузырьков воздуха. Повторите операцию по удалению воздуха из главного тормозного цилиндра на втором выходном отверстии.
Установка
1. Установите главный тормозной цилиндр на стойки вакуумного усилителя тормозов и закрепите гайками, затянув их на этом этапе от руки.
2. Вывинтите из главного тормозного цилиндра резьбовые пробки и на их место ввинтите тормозные трубопроводы.
3. Окончательно затяните гайки крепления главного тормозного цилиндра.
4. Удалите воздух из главного тормозного цилиндра, попавший туда при установке тормозных трубок. Резко нажмите на педаль тормоза, отвинтите на пол оборота гайку крепления тормозной трубки к главному тормозному цилиндру при нажатой педали. Продолжая нажимать на педаль, вытесните находящуюся в системе жидкость вместе с воздухом. После того, как педаль достигнет крайнего переднего положения и вытекание жидкости прекратится, завинтите гайку крепления трубопровода. Повторите эти операции, пока не прекратится выход воздуха из главного тормозного цилиндра.
