Оглавление: Снятие и установка ↓ Проверка ↓

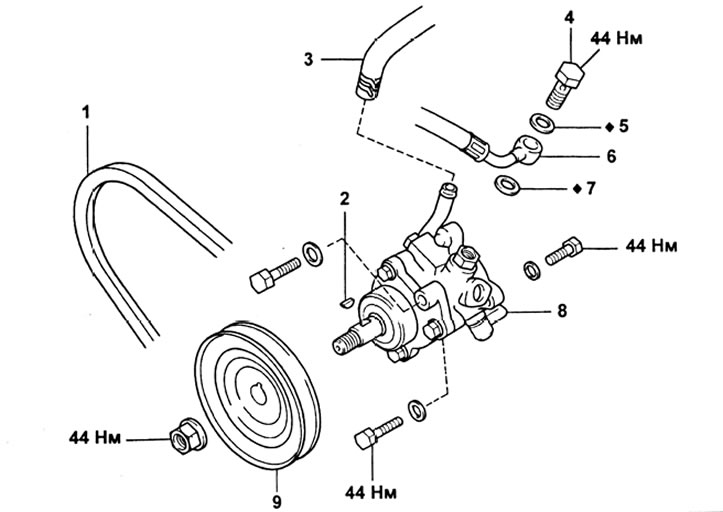

Насос гидроусилителя в сборе (модели LJ). 1 - ремень привода насоса гидроусилителя; 2 - шпонка вала; 3 - возвратный трубопровод; 4 - болт штуцера; 5 - прокладка; 6 - напорный трубопровод; 7 - прокладка; 8 - насос гидроусилителя; 9 - шкив привода насоса.

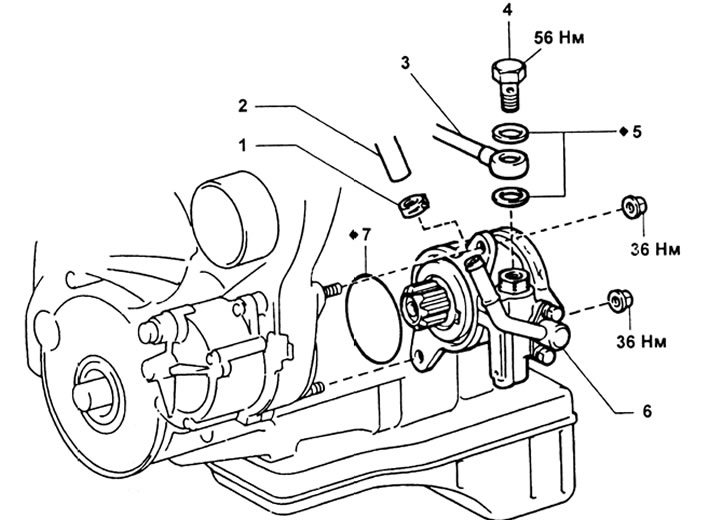

Насос гидроусилителя в сборе (модели KZJ). 1 - зажим; 2 - возвратный трубопровод; 3 - напорный трубопровод; 4 - болт штуцера; 5 - прокладка; 6 - насос гидроусилителя; 7 - уплотнительное кольцо.

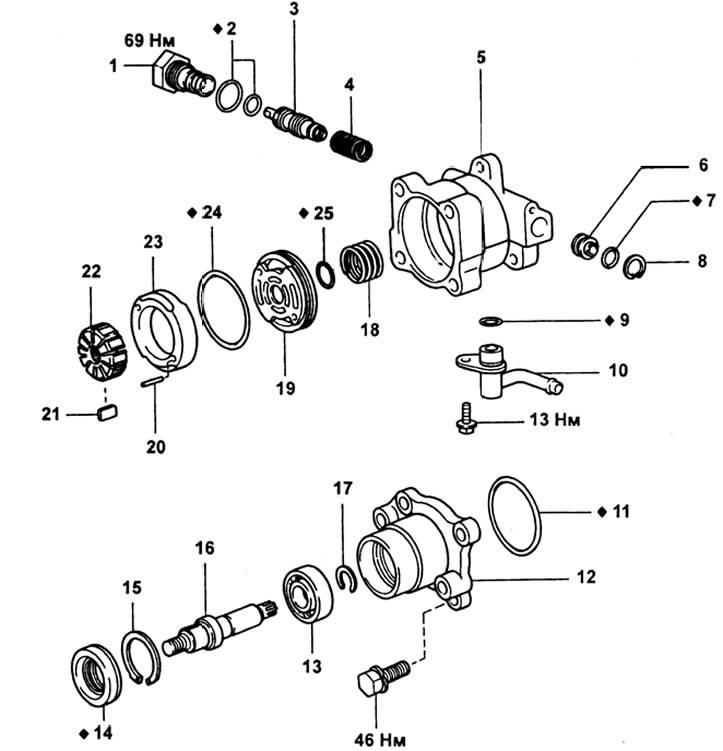

Насос гидроусилителя (модели LJ). 1 - переходная втулка; 2 - уплотнительное кольцо; 3 - управляющий клапан; 4 - пружина; 5 - корпус; 6 - седло пружины управляющего клапана; 7 - уплотнительное кольцо; 8 - стопорное кольцо; 9 - уплотнительное кольцо; 10 - штуцер возвратного трубопровода; 11 - уплотнительное кольцо; 12 - крышка; 13 - подшипник; 14 -уплотнение. 15 - стопорное кольцо; 16 - вал ротора; 17 - стопорное кольцо; 18 - пружина; 19 - прижимной диск; 20 - штифт; 21 - лопасти; 22 - ротор; 23 - статорное кольцо; 24; 25 - уплотнительное кольцо.
Снятие и установка

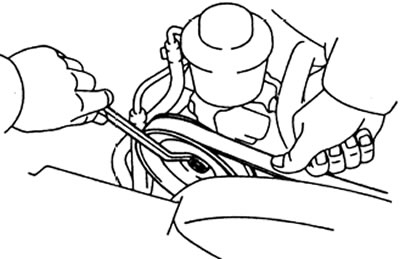

1. (Модели LJ): нажмите на ремень привода рукой для удержания шкива, и ослабьте гайку крепления. Снимите ремень привода насоса.
2. Удалите рабочую жидкость из бачка.
3. Отсоедините, а затем заглушите напорный и возвратный трубопроводы.
4. Отверните болты крепления и снимите насос.
Примечание:
- Установку деталей производите в порядке обратном снятию.
- Для моделей KZJ: замените кольцевое уплотнение насоса.
- После установки прокачайте систему.
Проверка

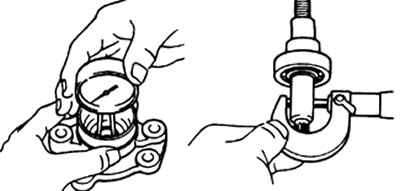

1. Проверка посадочного места вала ротора и измерение зазора.
а) Проверьте поверхность на отсутствие износа и повреждений. Если обнаружен износ или повреждение, замените корпус насоса.
б) Проверьте зазор между посадочным местом и валом ротора. Максимальный зазор 0,07 мм
2. При необходимости, замените подшипник вала ротора.

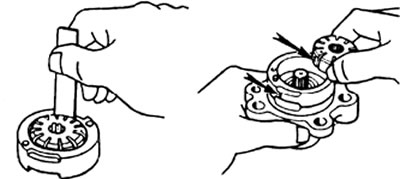

3. Проверка ротора и статорного кольца.
а) Проверьте, что измеренный зазор между ротором и статорным кольцом меньше максимально допустимого.
Максимальный зазор — 0,06 мм
б) Если зазор больше, замените статорное кольцо на имеющее такую же маркировку как и ротор.
4. Проверка лопастей.
а) Проверьте лопасти на отсутствие износа и царапин.
б) Измерьте длину, высоту и толщину лопастей.
Для моделей LJ:
Минимальная длина 14,97 мм
Минимальная высота 7,8 мм
Минимальная толщина 1,7 мм
Для моделей KZJ:
- Минимальная длина — 14,991 мм
- Минимальная высота — 8,6 мм
- Минимальная толщина — 1,397 мм
в) Измерьте зазор между лопастью и пазом ротора.
Максимальный зазор:
- Модели LJ — 0,06 мм
- Модели KZJ — Z. 0,035 мм
Примечание: выпускаются лопасти пяти размерных групп, соответствующие следующим номерам ротора и статора.
Модели LJ:
| Номер ротора и статорного кольца | Длина лопасти (мм) |
| Без номера | 14,996- 14,998 |
| 1 | 14,994 - 14,996 |
| 2 | 14,992- 14,994 |
| 3 | 14,990 - 14,992 |
| 4 | 14,988 - 14,990 |
(Статья была скопирована с портала: toyotaman.ru)
Модели KZJ:
| Номер ротора и статорного кольца | Длина лопасти (мм) |
| Без номера | 14,999-15,001 |
| 1 | 14,997- 14,999 |
| 2 | 14,995- 14,997 |
| 3 | 14,993- 14,995 |
| 4 | 14,991 -14,993 |
5. Проверка управляющего клапана.
а) Проверьте клапан на отсутствие износов и повреждений.
б) Смажьте жидкостью для гидроусилителя клапан и проверьте, что он свободно опускается в отверстие задней части корпуса под собственным весом.

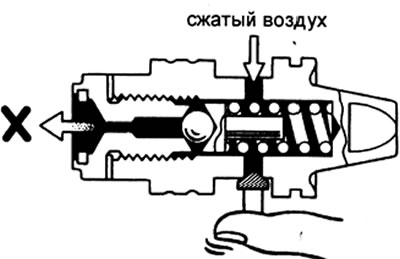

в) Проверьте клапан на герметичность.
г) Закройте одно отверстие и поведите воздух под давлением 392 или 490 кПа с противоположной стороны и убедитесь, чю воздух не проходит из концевого отверстия.
д) При необходимости замените клапан новым, имеющим аналогичную маркировку.
6. Проверка длины пружины управляющего клапана.
Длина пружины:
- Модели LJ — 47 - 50 мм
- Модели KZJ — 36,9 мм

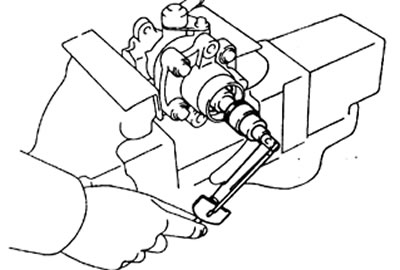

7. Проверка вращения вала ротора.
а) Убедитесь, что вал ротора вращается без препятствий и ненормального шума.
б) Временно установите болт или гайку, в зависимости от модели, и измерьте момент вращения вала ротора.
Момент прокрутки — 0,3 Н·м или менее
