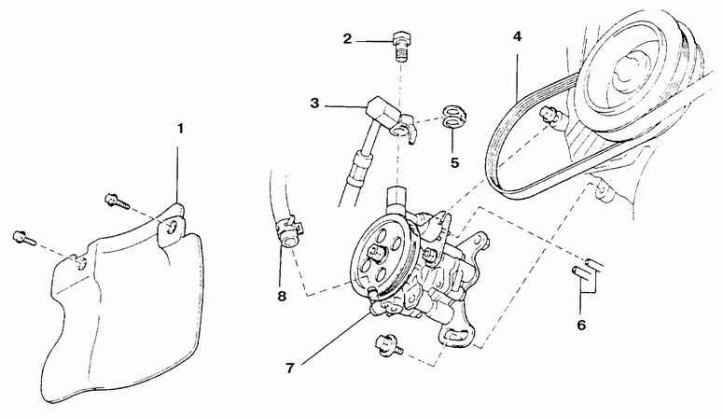

Насос гидроусилителя руля (для автомобилей с 4-цилиндровым двигателем)
1. Правая защитная панель переднего крыла; 2. Болт штуцера; 3. Напорная трубка; 4. Ремень; 5. Прокладка; 6. Вакуумный шланг; 7. Лопастной насос гидроусилителя; 8. Шланг возврата жидкости

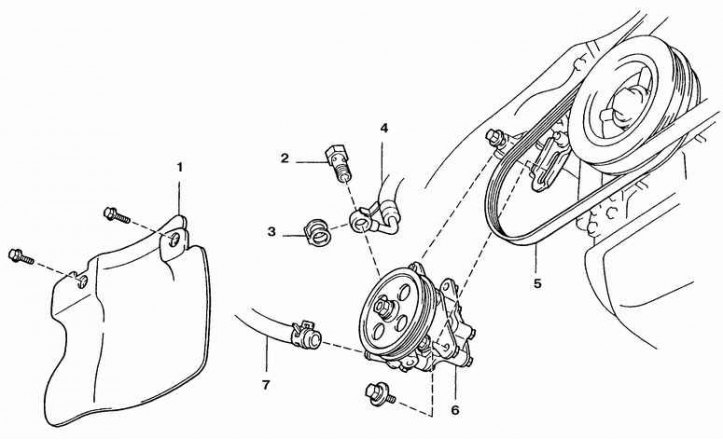

Насос гидроусилителя руля (для автомобилей с 6-цилиндровым двигателем)
1. Правая защитная панель переднего крыла; 2. Болт штуцера; 3. Прокладка; 4. Напорная трубка; 5. Ремень; 6. Лопастной насос гидроусилителя; 7. Шланг возврата жидкости
Снятие
1. Отсоедините батарею от массы.
2. Удалите жидкость из бачка гидроусилителя, отсосав грушей или шприцем.
3. Поднимите переднюю часть автомобиля и снимите правое переднее колесо.
4. Снимите защитную панель переднего крыла.
5. Ослабьте хомут и отсоедините шланг от насоса гидроусилителя.
6. Отверните болт штуцера и отсоедините от гидроусилителя трубку, медные уплотнители штуцера после разборки этого соединения подлежат замене.
7. Отпустите болт оси поворота насоса и болт натяжителя ремня, снимите ремень привода.
8. Удалите осевой болт и болт натяжителя ремня. Снимите насос.
Установка
1. Установка выполняется в обратном порядке. Отрегулируйте натяжение ремня.
2. Заполните бачок жидкостью и удалите воздух.
