Оглавление: серия L ↓ Серия KZ ↓
серия L
1. Закрепите трубки подвода и отвода топлива. Момент затяжки 23 Н·м.
2. Установка на двигатель.

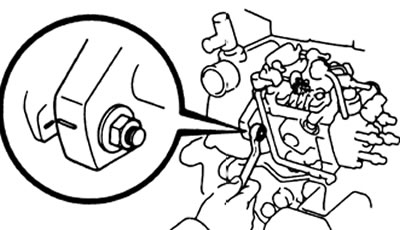

а) Совместите метку на фланце насоса и крышке ремня привода ГРМ.
б) Затяните гайки крепления фланца моментом 21 Н·м.
в) Установите заднюю опору насоса. Затяните болты крепления моментом 18 Н·м.
3. Проверьте установочный угол опережения впрыска.
4. Установите трубки высокого давления. Затяните гайки трубок моментом 25 Н·м.
Примечание: На двигателе с предварительным впрыском не повредите узел впрыска на головке насоса.
5. Подсоедините топливные шланги.
6. Подсоедините разъемы проводки.
7. Подсоедините водяные шланги к термостату управления прогревом.
8. Подсоедините вакуумный шланг управления ТНВД при включении кондиционера.
9. Подсоедините вакуумный шланг корректора по наддуву.
10. Подсоедините трос акселератора.
11. Установите шкив привода ТНВД.
12. Установите ремень привода ГРМ.
13. Заполните систему охлаждения.
14. Запустите двигатель и убедитесь в отсутствии утечек топлива.
15. Проверьте обороты минимального и максимального холостого хода.
Серия KZ
1. Установка ТНВД
а) Наденьте на насос новое уплотнительное кольцо и слегка смажьте его моторным маслом.
б) Совместите шпонку на валу насоса с пазом в шестерне привода, установите насос на двигатель.

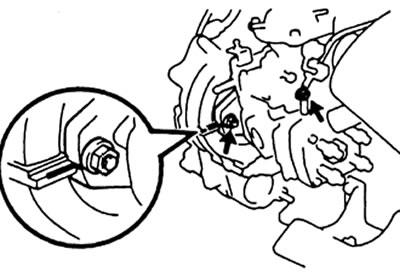

в)совместите метки на фланце насоса и картере шестеренной передачи, затяните две гайки крепления фланца моментом 21 Н·м.
г) Установите заднюю опору насоса, затяните болты моментом 32 Нм. Перед затяжкой болтов убедитесь в отсутствии зазора между стойкой и блоком или стойкой и насосом. Если зазор есть - уберите его, ослабив болты крепления опоры и передвинув опору в ее пазах.

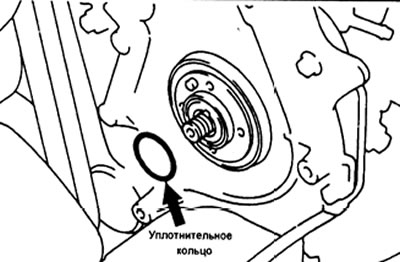

д) Установите новое уплотнительное кольцо шестерни привода
е) Затяните гайку крепления шестерни моментом 64 Нм, проверьте величину осевого зазора в приводе.

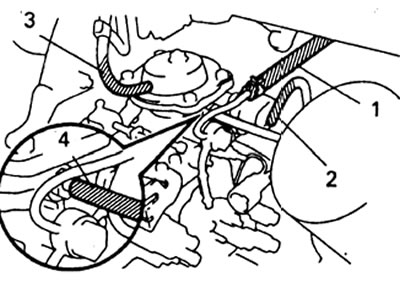

ж) Подсоедините: топливные шланги (1), вакуумный шланг привода управления мощностью (2), шланг корректора по наддуву (3), шланг компенсатора высоты (4)
з) Подсоедините разъем клапана отсечки топлива и водяные шланги термошата управления прогревом.
2. Установите зубчатое колесо привода распределительного вала.
3. Наденьте ремень привода распределительного вала.
4. Проверьте установочный угол опережения впрыска.
5. Подсоедините вакуумный шланг привода управления холостым ходом при включении кондиционера (если установлен).

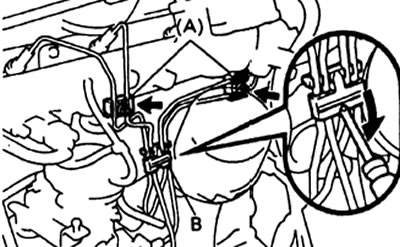

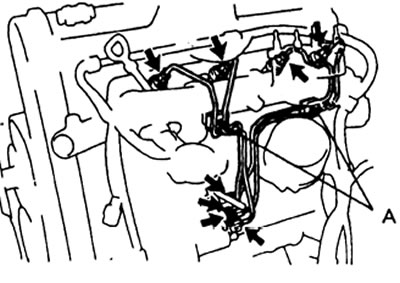

6. Подсоедините трубки высокого давления: временно закрепите трубки на форсунках и ТНВД, установите зажимы (А) и (В), затяните гайки трубок моментом 15 Н·м.
7. Установите кронштейн и тягу управления рычагом ТНВД.
8. Установите воздуховод.
9. Заполните систему охлаждения.
10. Запустите двигатель и убедитесь в отсутствии течей.
