2. (Механическая КПП) Снимите маховик.
3. (Автоматическая КПП) Снимите ведущий диск.

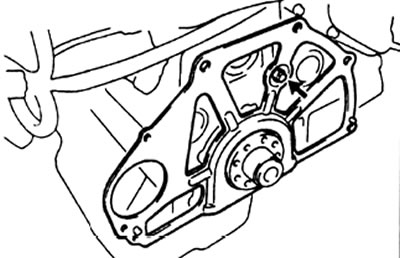

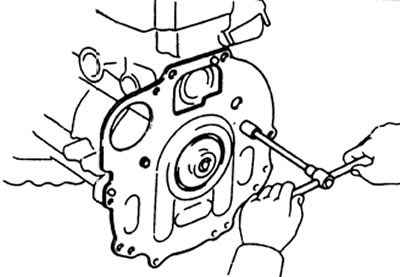

4. Снимите заднюю торцевую крышку. Снимите два болта, торцевую крышку и пылезащитную крышку.

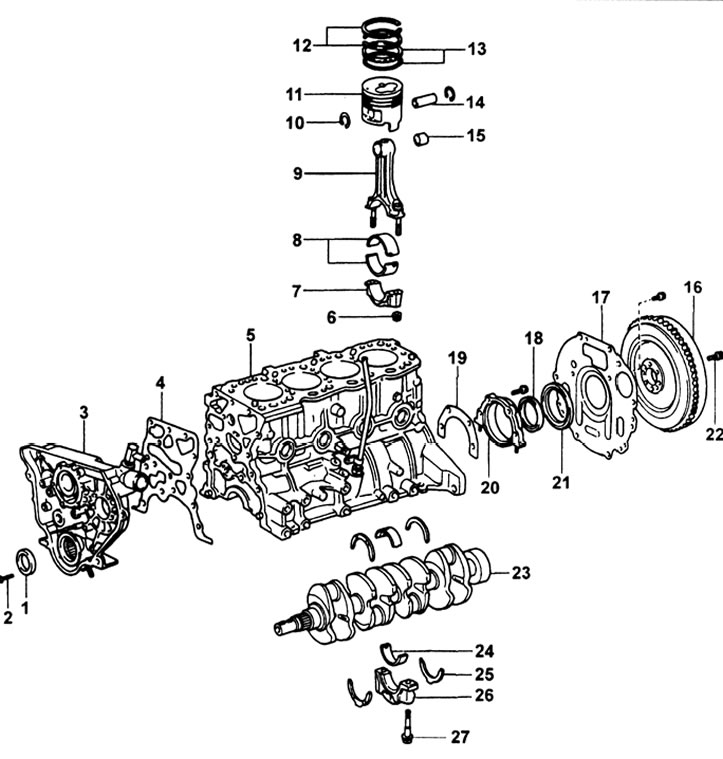

Разборка блока цилиндров (серии L): 1- передний сальник; 2-болт (М.З. 23 Нм), 3 - кожух ремня ГРМ, 4 - прокладка, 5 - блок цилиндров, 6 - гайка (54 Н·м + 90°), 7 - крышка шатуна, 8 - вкладыш шатунного подшипника, 9 - шатун, 10 - стопорное кольцо, 11 - поршень, 12 - поршневые кольца №1 и №2, 13 • маслосъемное кольцо (кольцо и расширитель), 14 - поршневой палец, 15 - втулка шатуна, 16 - маховик (механическая КПП) или ведущий диск (автоматическая КПП), 17 - задняя торцевая крышка, 18 - задний сальник коленчатого вала, 19 - прокладка, 20 - держатель заднего сальника, 21 - пылезащитная крышка, 22 - болт (М. 3.123 Н·м-механическая КПП) (98 Н·м - автоматическая КПП), 23 - коленчатый вал, 24 - вкладыш коренного подшипника, 25 - упорное полукольцо коренного подшипника, 26 - крышка коренного подшипника, 27 - болт (М. 3.103 Н·м).
Серия L
Серия KZ
5. Установите двигатель на стенд для разборки.
6. Снимите генератор.
7. Снимите ремень привода ГРМ и шкивы.
8. Снимите головку блока цилиндров
9. (Только KZ) Снимите генератор и кронштейн генератора.
10. Снимите водяной насос.
11. (Только KZ) Снимите шестерни привода ТНВД и ГРМ.
12. Снимите ТНВД.
13. (Только KZ) Снимите масляный поддон, масляный насос и заднюю крышку шестерен.
14. (Только KZ) Снимите масляный радиатор
15. Снимите водяной патрубок и термостат.
16. Снимите датчик температуры охлаждающей жидкости.
17. Снимите опору двигателя.

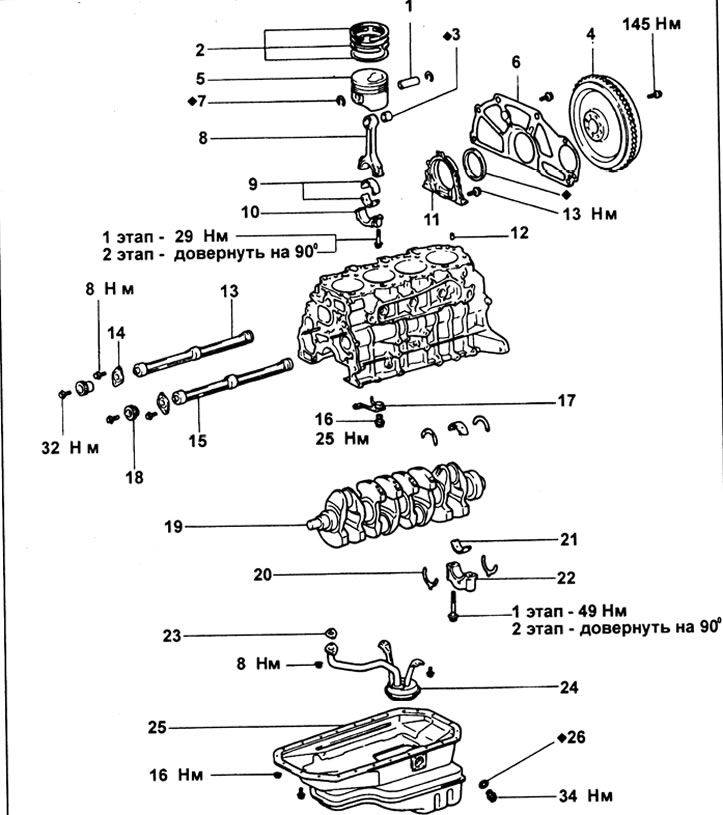

Разборка блока цилиндров (серия KZ): 1 - поршневой палец, 2 - поршневые кольца, 3 - втулка шатуна, 4 - маховик, 5 - поршень 6 - задняя плата, 7 - стопорное кольцо, 8 - шатун, 9 - вкладыши шатуна, 10 - крышка шатуна, 11 - держатель заднего сальника, 12 - жиклер, 13 - правый уравновешивающий вал, 14 - упорная плата уравновешивающего вала, 15 - левый уравновешивающий вал, 16 - обратный клапан, 17 - масляная форсунка, 18 - ведомая шестерня уравновешивающего вала, 19 - коленчатый вал, 20 - упорный подшипник, 21 - коренной подшипник, 22 - крышка коренного подшипника, 23 - прокладка, 24 - маслоприемник, 25 - масляный поддон, 26 - прокладка.
