Внимание:
- Не изгибайте, не скручивайте и не выворачивайте ремень внутренней стороной наружу.
- Не допускайте контакта ремня с маслом, водой или паром.
- При установке или снятии крепежного болта шкива распределительного вала ремень не должен быть натянут.
Если обнаружены какие-либо из дефектов, показанных на рисунках, то произведите следующие проверки:
а) В случае преждевременного разрыва:
- проверьте правильность монтажа ремня.
- проверьте на отсутствие повреждений и правильность монтажа прокладки крышки ремня.

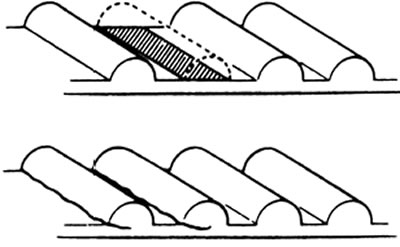

б) Если зубья ремня имеют трещины или повреждены, проверьте крепление распределительного вала.
в) Если на спинке ремня имеются трещины или заметные следы износа, то проверые поверхность натяжного ролика и шкив водяного насоса.

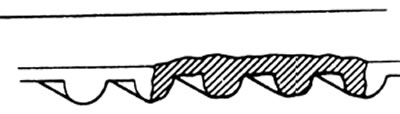

г) Если износ или повреждение наблюдаются только на одной стороне ремня, то проверьте направляющую ремня и соосность установки шкивов.
д) Если наблюдается заметный износ на зубьях ремня, то проверьте, на отсутствие повреждений, крышку ремня, а затем проверьте правильность монтажа прокладки. Проверьте, нет ли инородного материала на зубьях шкива.
Если необходимо, замените ремень.

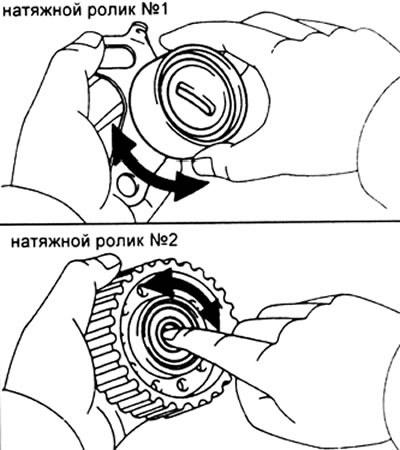

2. Проверьте плавность вращения натяжного ролика. Если необходимо, замените натяжной ролик.
3. (Серия L) Проверка натяжной пружины.
а) Измерьте длину натяжной пружины.
В свободном состоянии — 44.4 - 45.4 мм Если длина пружины в свободном состоянии не соответствует заданным пределам, то замените натяжную пружину.
б) Измерьте усилие растяжения пружины до заданной длины.
Усилие растяжения — 5,42 - 5.98 кг (при длине 52.1 мм)
Если усилие растяжения не соответствует заданным величинам - замените натяжную пружину.
(Статья была скопирована с портала: ToyotaMan)
4. (Двигатель 1KZ-T) Проверка натяжителя.

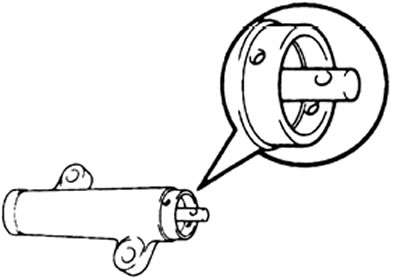

а) Проверьте отсутствие утечек масла из натяжителя.
Примечание: допускается небольшая утечка через сальник плунжера натяжителя.

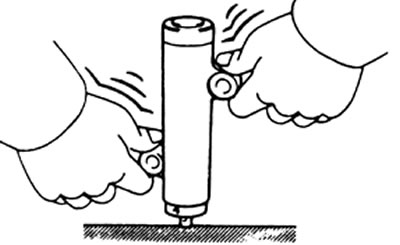

б) Надавите плунжером натяжителя на твердую поверхность (верстак или стену): плунжер перемещаться не должен. Если плунжер двигается, то замените натяжитель.

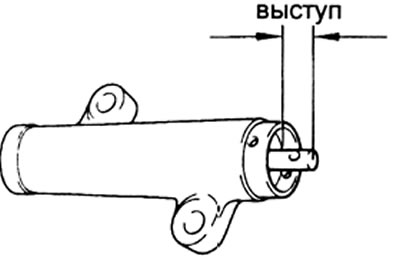

в) Измерьте выступание плунжера из корпуса. Если выступание выходит за допустимые пределы замените натяжитель.
Выступание плунжера — 9,0-9,8 мм
