а) Поставьте шпонку шкива в шпоночную канавку коленчатого вала.
б) Используя молоток, легкими ударами насадите шкив фланцем внутрь.
2. Установите ролик натяжителя №2.
а) Установите распорную втулку и натяжной ролик с болтом. Затяните болт моментом затяжки 33 Н·м.
б) Проверьте плавность движения ролика натяжителя.
3. Установите приводной шкив ТНВД.
а) Поставите шпонку в шпоночную канавку приводного вала.
б) Насадите приводной шкив таким образом, чтобы метка ВМТ была обращена наружу.

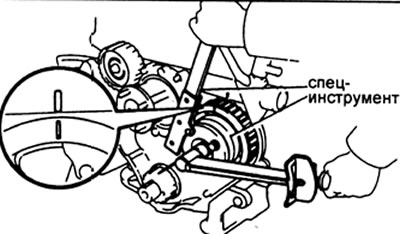

в) Используя специнструмент, установите болт и затяните его до момента 64 Н·м.
Внимание: не затягивайте гайку ударным инструментом.
4. Установите шкив распределительного вала.
а) Поместите шпонку в шпоночную канавку распределительного вала.
б) Совместите установочную шпонку со шпоночной канавкой шкива.
в) Насадите шкив таким образом, чтобы метка ВМТ была обращена наружу.

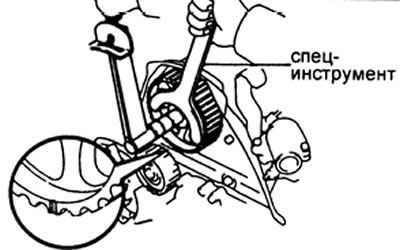

г) Используя специнструмент, установите болт и затяните моментом затяжки 98 Н·м.
5. Временно установите натяжной шкив №1 и натяжную пружину.

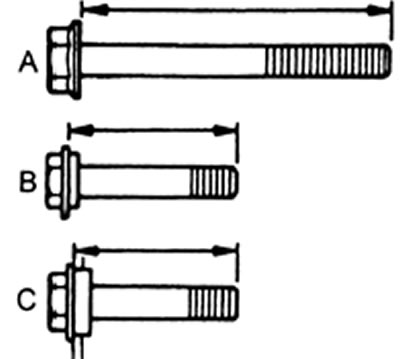

Длина болта:
- А — 76,5 мм
- В — 42,9 мм (цвет - желтый)
- С — 41,3 мм (цвет - серебристый)
Примечание: болт "С" крепит натяжной ролик

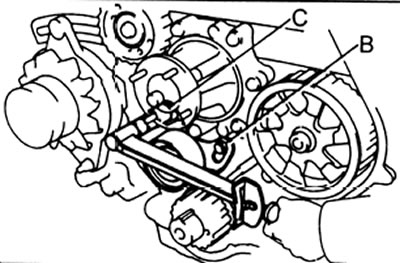

а) Установите натяжной ролик с тремя болтами. Затяните два болта (В и С) до момента затяжки 19 Н·м.
б) Установите натяжную пружину.
в) С помощью рычага передвиньте кронштейн натяжного ролика насколько возможно влево, затяните болт (А).
г) Проверьте плавность перемещения натяжного ролика.

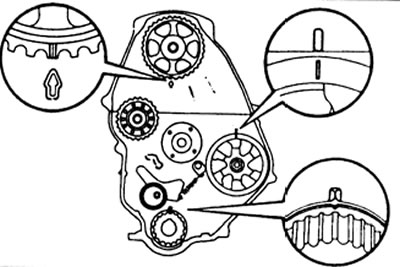

6. Установите поршень первого цилиндра в ВМТ.
Установите в соответствующие положения шкивы.
Внимание: двигатель должен быть холодным. При вращении коленчатого или распределительного вала тарелки клапанов могут ударять по днищу поршня, поэтому не следует проворачивать валы больше, чем на требуемый угол.
7. Установите ремень привода ГРМ.
Примечание: если ремень используется повторно, то совместите установочные метки и установите ремень в соответствии со стрелкой, указывающей направление вращения двигателя.
а) Удалите с каждого шкива воду или масло (если они имеются) и проследите за чистотой шкивов.

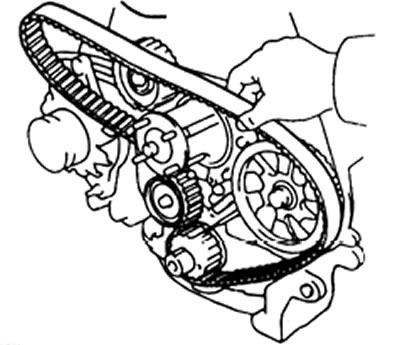

б) Установите ремень на шкив коленчатого вала и натяжной ролик №1.

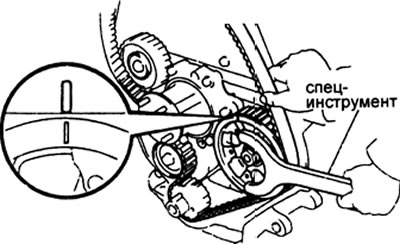

в) Используя специнструмент, слегка поверните приводной шкив ТНВД по часовой стрелке. Навесьте ремень на приводной шкив ТНВД и совместите метки, расположенные на приводном шкиве и на кожухе ремня.
г) Проверьте отсутствие слабины ремня между шкивом коленчатого вала и приводным шкивом ТНВД.
д) Используя специнструмент, слегка поверните шкив распределительного вала по часовой стрелке. Навесьте ремень на шкив и совместите метки ВМТ, расположенные на шкиве и на кожухе ремня.
е) Проверьте отсутствие слабины ремня между приводным шкивом ТНВД и шкивом распределительного вала.
ж) Установите ремень на натяжной ролик №2.
Материал перепечатан с интернет-ресурса ToyotaMan.ru
8. Проверьте совпадение меток.
а) Освободите болт (А) натяжного ролика №1; натяните ремень привода ГРМ.
б) Поверните шкив коленчатого вала на четыре полных оборота.
Примечание: всегда проворачивайте коленчатый вал по часовой стрелке.
в) Проверьте совмещение меток каждого шкива со своим репером, как показано на рисунке. Если метки не совмещены, то снимите ремень и вновь установите его.
г) Затяните болт (А) натяжного ролика №1, моментом 44 Н·м.

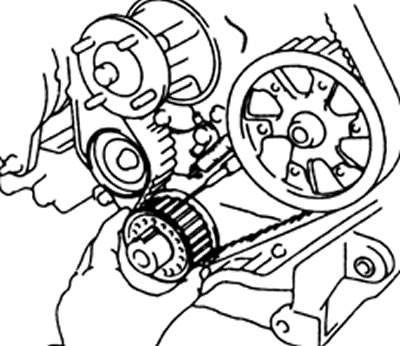

9. Установите направляющую ремня таким образом, чтобы ее чашка была обращена наружу.
10. Установите переднюю крышку ремня привода ГРМ.
а) Установите две прокладки и проставку на крышку ремня.
б) Установите крышку ремня, затянув одиннадцать болтов.
11. Установите шкив коленчатого вала,
а) Совместите шпонку со шпоночной канавкой шкива.
б) Легким постукиванием насадите шкив.

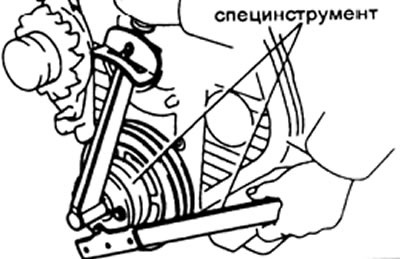

в) Используя специнструмент, установите болт и затяните его моментом 167 Н·м.
12. Установите свечи накаливания

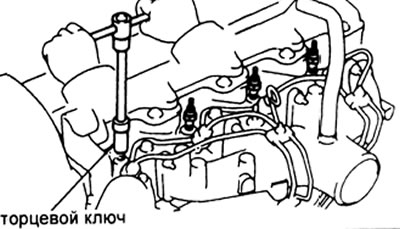

а) Используя торцевой ключ установите четыре свечи накаливания и затяните их моментом 13 Н·м.

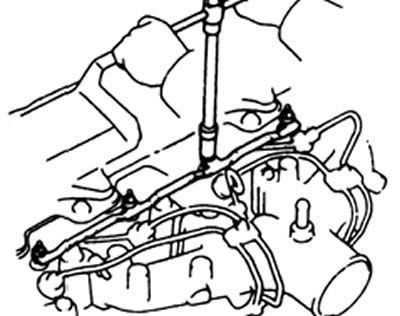

б) (Только для двигателей оборудованных системой предварительного подогрева с фиксированной задержкой). Установите провод свечей накаливания, затянув четыре гайки.
в) Установите нижний теплоизолирующий элемент на впускной коллектор.
г) Установите провод на свечи накаливания и нижний теплоизолирующий элемент.
д) Установите верхний теплоизолирующий элемент с пружинной шайбой и гайкой.
е) Установите четыре гайки крепления провода к свечам накаливания.
ж) Установите четыре изолирующие втулки.
13. Установите шкив водяного насоса.
14. Установите и отрегулируйте натяжение приводных ремней навесного оборудования.
