Снятие шестерен привода ГРМ и ТНВД
1. Снимите ремни привода навесных агрегатов, вентилятор и шкив водяного насоса.
2. Снимите ремень привода ГРМ и зубчатые колеса.

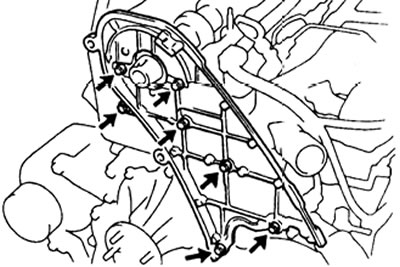

3. Выверните 7 болтов и снимите заднюю крышку ремня ГРМ.
4. Снятие вакуумного насоса.
а) Отсоедините вакуумный шланг.
б) Отверните две гайки и снимите насос.

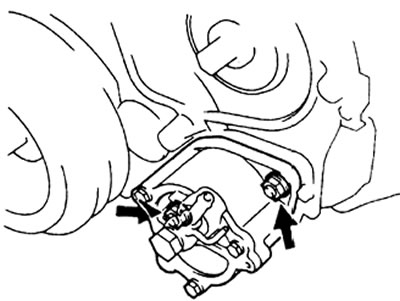

в) Снимите два резиновых уплотнительных кольца.

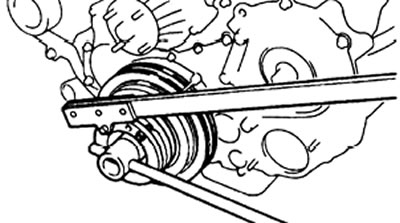

5. Удерживая шкив коленчатого вала выверните болт крепления шкива.

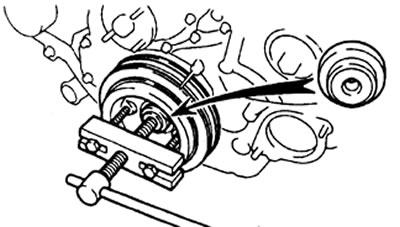

С помощью съемника демонтируйте шкив.
6. Снятие крышки шестерен.

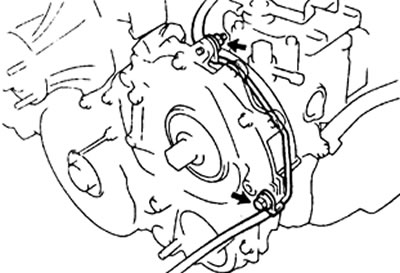

а) Отверните болт и гайку, снимите шайбу и вакуумный шланг.
б) Отверните 13 болтов и две гайки крепления крышки шестерен

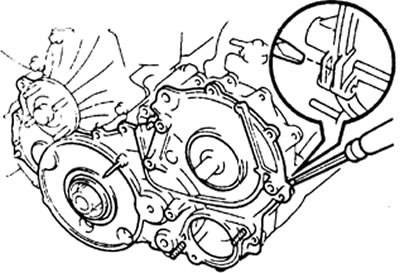

в) Установите отвертку в указанное на рисунке место, нажмите на крышку и снимите ее.

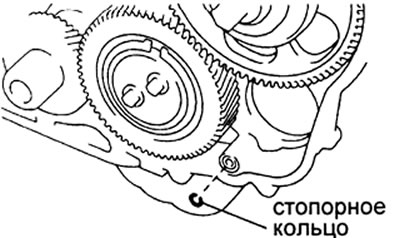

г) Снимите уплотнительное кольцо
Смотрите источник на интернет-ресурсе: toyotaman.ru
7. Проверка осевого зазора паразитной шестерни.

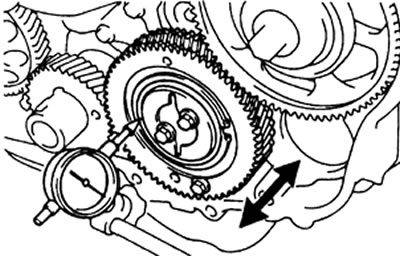

Установите индикатор, как указанно на рисунке и измерьте осевой зазор.
Номинальный зазор — 0.05 - 0,15 мм
Максимальный зазор — 0,3 мм
Если зазор больше максимального -замените упорную шайбу. При необходимости замените шестерню или вал.
8. Снятие шестерен.
Примечание: пометьте лицевую часть каждой шестерни.
При сборке-разборке не повредите зубья шестерен.
А Шестерня коленчатого вала.
а) Закрепите шестерню компенсации зазора с паразитной шестерней болтом.

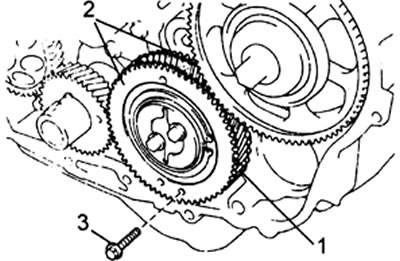

1 - паразитная шестерня, 2 - шестерни компенсации зазора, 3 - стягивающий болт М6х1-28мм.
Примечание: при демонтаже паразитной шестерни убедитесь в том, что усилие пружин компенсации зазора блокировано стягивающим болтом.

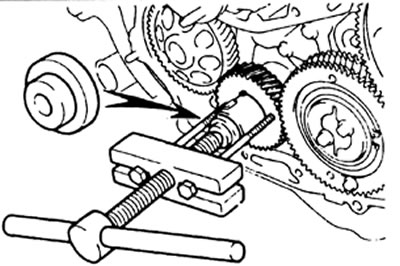

б) С помощью съемника демонтируйте шестерню коленчатого вала
В. Паразитная шестерня.
Отверните два болта, снимите упорную шайбу, паразитную шестерню в сборе с шестернями компенсации зазора и вал паразитной шестерни.
С. Шестерня привода ТНВД.

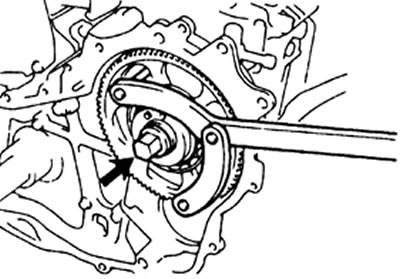

а) Удерживая шестерню отверните гайку крепления
б) Снимите резиновое уплотнительное кольцо
в) С помощью съемника демонтируйте шестерню

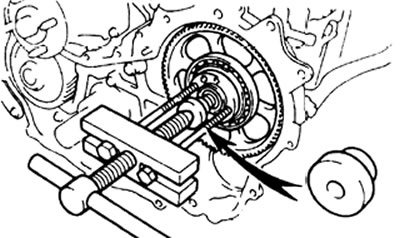

Внимание: болты съемника заворачивать на глубину более 8 мм.
9. Разборка паразитной шестерни

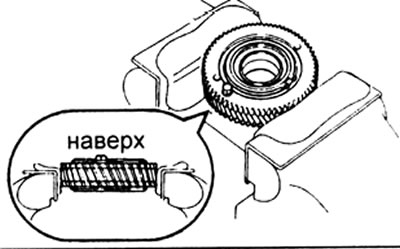

а) Закрепите паразитную и одну из компенсационных шестерен в тисках
б) Удерживая вторую компенсационную шестерню выверните стягивающий болт М6х1-28
в) Снимите стопорное кольцо вала паразитной шестерни

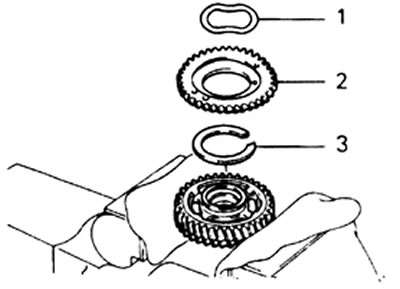

г) Снимите пружинную шайбу (1), шестерню компенсации зазора(2), пружину компенсации зазора (3).
д) Перезажмите паразитную шестерню, повторите работы по п.п. в) и г) для завершения разборки узла.
