Выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи.
Отсоедините электрические разъемы от распределителя зажигания.
Убедитесь, что около клеммы подсоединения высоковольтного провода свечи первого цилиндра на крышке распределителя зажигания имеется метка «1», в противном случае нанесите метку.
Снимите крышку распределителя зажигания и проверните коленчатый вал двигателя в положение, при котором ротор будет направлен к клемме «1» высоковольтного провода свечи первого цилиндра, при этом поршень первого цилиндра будет находиться в ВМТ в такте сжатия.

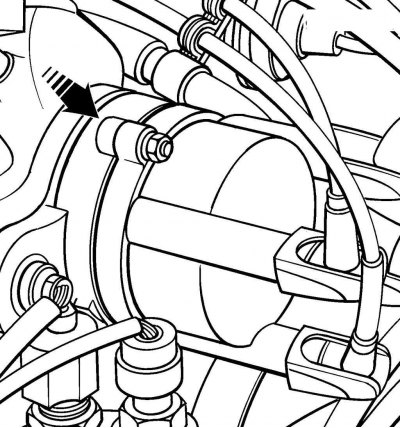

Рис. 6.5. Расположение метки совмещения на распределителе зажигания и крышке головки блока цилиндров
Нанесите метку на корпус распределителя зажигания и крышку головки блока цилиндров, для повторной установки распределителя зажигания в исходное положение (рис. 6.5).
Выверните болт и снимите распределитель зажигания.
Внимание! Не проворачивайте коленчатый вал двигателя при снятом распределителе зажигания, так как положение установочных меток будет нарушено.
Установку распределителя зажигания на моделях с 1996 по 1998 год производите следующим образом:
Если коленчатый вал проворачивался при снятом распределителе зажигания, установите поршень первого цилиндра в ВМТ в такте сжатия.

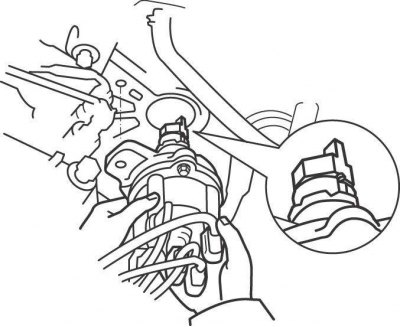

Рис. 6.6. При установке распределителя зажигания выступ на валу распределителя зажигания должен войти в паз в торце распределительного вала
Установите распределитель зажигания с новым уплотнительным кольцом, совместив предварительно нанесенные метки. При установке выступ на валу распределителя зажигания должен войти в паз в торце распределительного вала (рис. 6.6).
Закрепите болтом распределитель зажигания.
Дальнейшая установка проводится в последовательности, обратной снятию.
