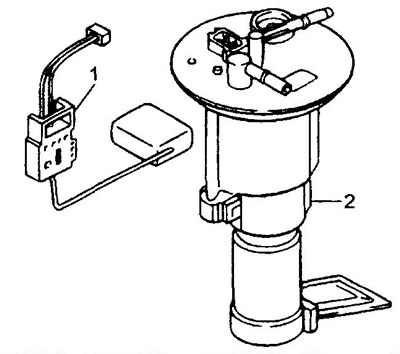

1 - датчик указателя уровня топлива,
2 - топливный насос в сборе.

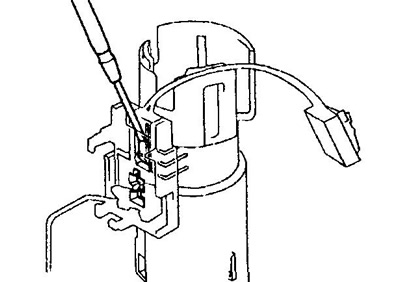

1. Снимите датчик указателя уровня топлива с топливного насоса.
а) Нажмите на стопор.
б) Снимите датчик указателя, сдвинув его.

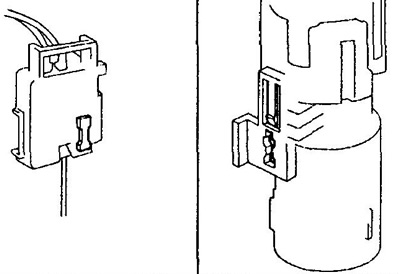

2. Установите датчик указателя уровня топлива на топливный насос.
а) Совместите выступ датчика с пазом насоса и установите датчик указателя уровня топлива.
б) Сдвиньте датчик на место до щелчка.

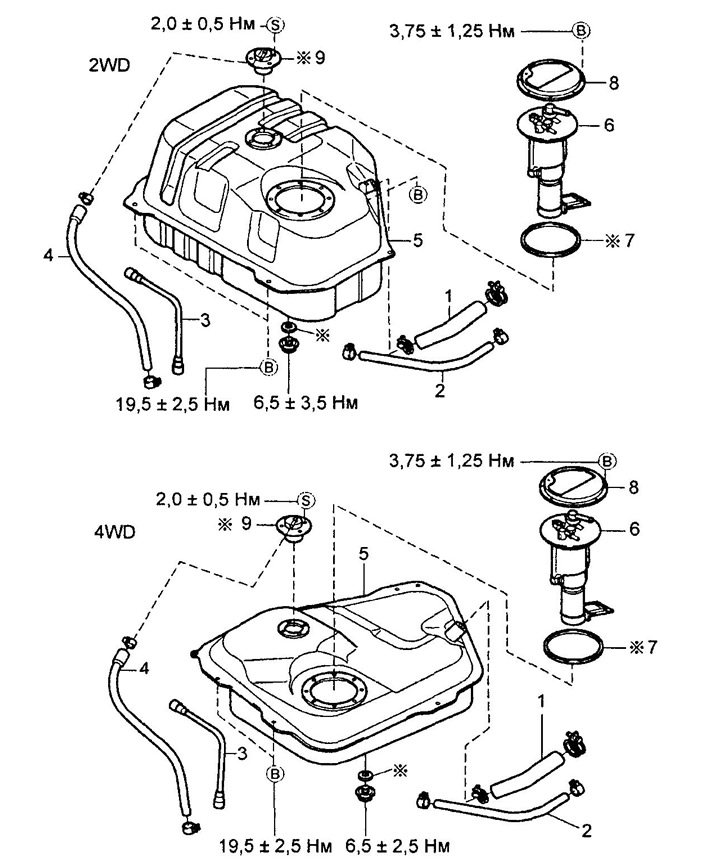

Снятие и установка топливного бака и топливного насоса (серия КЗ).
1 - заливной шланг,
2 - шланг вентиляции,
3 - трубка подачи топлива,
4 - трубка системы улавливания паров топлива,
5 - топливный бак,
6 - топливный насос,
7 - прокладка топливного насоса,
8 - кронштейн топливного насоса,
9 - клапан отсечки топлива.
