Корпус дроссельной заслонки (серия EJ)
Снятие
Примечание:
- При снятии и установке пользуйтесь сборочным рисунком "Снятие и установка корпуса дроссельной заслонки".
- Не отсоединяйте шланги охлаждающей жидкости на горячем двигателе.
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. (Модели с АКПП) Отсоедините трос клапана-дросселя со стороны двигателя.
3. Отсоедините трос акселератора.
4. Отсоедините шланги.
5. Ослабьте стяжные болты и снимите корпус дроссельной заслонки.
Проверка
1. Убедитесь в отсутствии чрезмерного зазора на рычаге корпуса дроссельной заслонки.
2. Убедитесь в отсутствии засорения каналов корпуса дроссельной заслонки.
3. Убедитесь, что дроссельная заслонка плавно открывается и закрывается.
4. Убедитесь, что при полностью закрытой дроссельной заслонке отсутствует зазор между винтом и рычагом.
5. Проверьте датчик положения дроссельной заслонки.

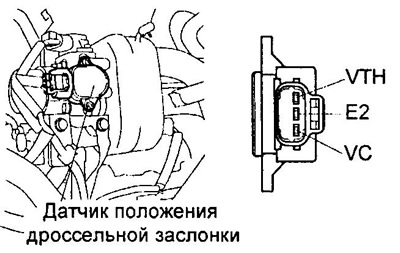

а) Проверьте сопротивление между выводами "VC" и "Е2".
- Номинальное сопротивление — 2,5- 6,0 кОм
б) Проверьте сопротивление между выводами "VTH" - "Е2" датчика положения дроссельной заслонки.
Убедитесь, что сопротивление изменяется в зависимости от угла открытия заслонки.
Номинальное сопротивление:
- дроссельная заслонка полностью закрыта — 0,4 кОм
- дроссельная заслонка полностью открыта — 3,4 кОм
6. Проверьте клапан системы управления частотой вращения холостого хода с помощью осциллографа (см. подраздел "Проверка элементов системы впрыска с помощью осциллографа").
Оригинальный текст размещён на www.toyotaman.ru
Установка
1. Очистите установочные поверхности и установите новую прокладку корпуса дроссельной заслонки.

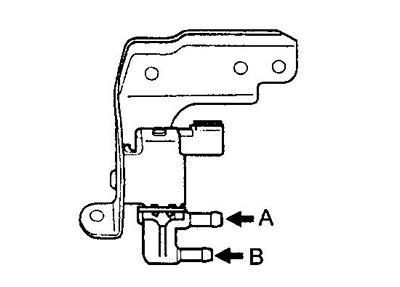

2. Подсоедините к порту (А) шланг системы улавливания паров топлива, идущий к аккумулятору паров топлива, а к порту (В) топливный шланг, идущий к корпусу дроссельной заслонки.
3. Установите стойку, временно затяните болт со стороны крышки, заверните гайку со стороны впускного коллектора, окончательно затяните болт.
4. Установите трос акселератора. Отрегулируйте свободный ход троса акселератора.
- Свободный ход — 1-5 мм
5. Со стороны двигателя подсоедините трос клапана-дросселя.
6. Подсоедините провод к отрицательной клемме аккумуляторной батареи.

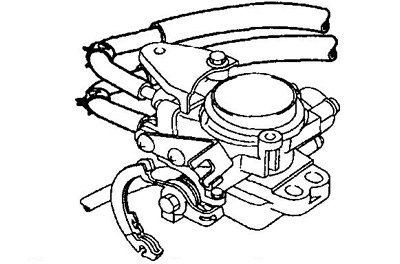

Корпус дроссельной заслонки (серия КЗ)
Снятие
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Снимите воздушный фильтр.
3. Отсоедините трос акселератора.

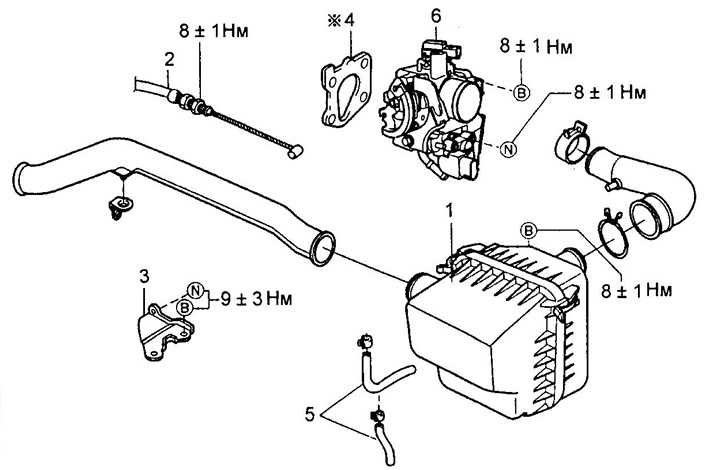

Снятие и установка корпуса дроссельной заслонки (EJ-DE).
1 - корпус воздушного фильтра,
2 - трос акселератора,
3 - стойка,
4 - прокладка,
5 - шланг охлаждающей жидкости,
6 - корпус дроссельной заслонки.

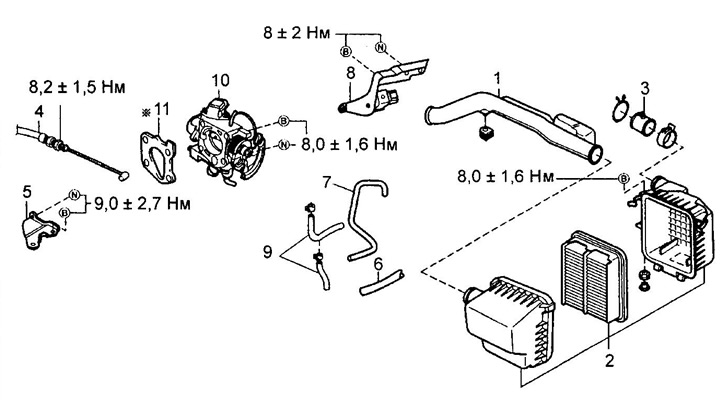

Снятие и установка корпуса дроссельной заслонки (EJ-VE).
1 - воздушный шланг,
2 - корпус воздушного фильтра,
3 - шланг №2 воздушного фильтра,
4 - трос акселератора,
5 - стойка,
6 - шланг системы улавливания паров топлива,
7 - топливный шланг,
8 - электропневмоклапан,
9 - шланг охлаждающей жидкости,
10 - корпус дроссельной заслонки,
11 - прокладка.

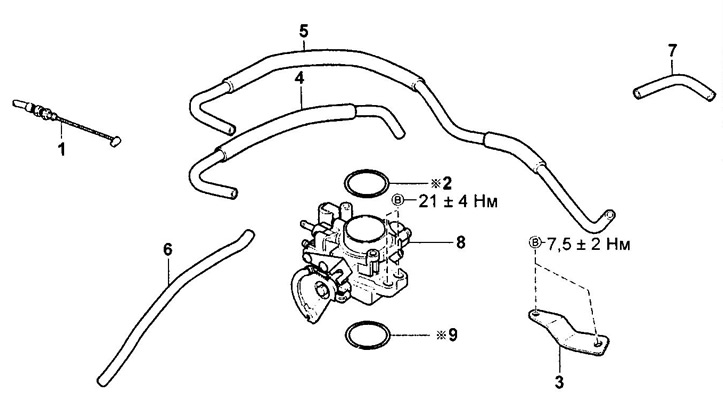

Снятие и установка корпуса дроссельной заслонки (серия КЗ).
1 - трос акселератора,
2, 9 - кольцевое уплотнение,
3 - кронштейн корпуса дроссельной заслонки,
4, 5 - шланг охлаждающей жидкости,
6 - шланг системы улавливания паров топлива,
7 - шланг №2 системы вентиляции,
8 - корпус дроссельной заслонки.

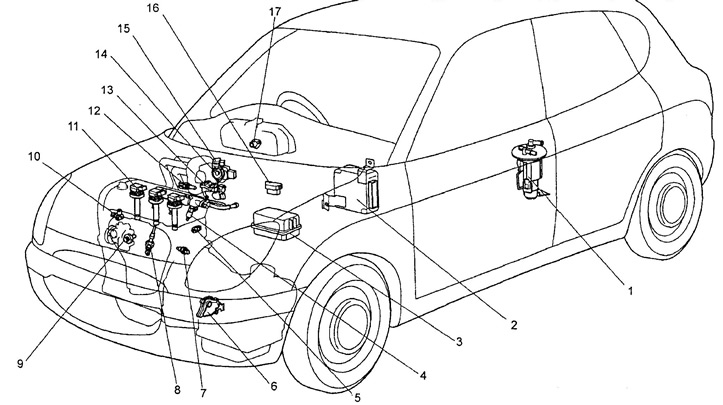

Расположение элементов системы электронного управления двигателем (EJ-DE, модели для Японии).
1 - топливный насос,
2 - электронный блок управления,
3 - блок реле,
4 - форсунка,
5 - датчик детонации топлива,
6 - выключатель запрещения запуска (модели с АКПП),
7 - датчик температуры охлаждающей жидкости,
8 - кислородный датчик,
9 - датчик давления масла,
10 - датчик положения распределительного вала,
11 - катушка зажигания,
12 - датчик температуры воздуха на впуске,
13 - клапан ISC,
14 - датчик положения дроссельной заслонки,
15 - датчик абсолютного давления воздуха на впуске,
16 - диагностический разъем,
17 - датчик скорости автомобиля.

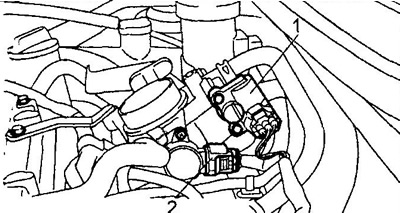

4. Отсоедините разъемы от клапана системы управления частотой вращения холостого хода и от датчика положения дроссельной заслонки.
1 - клапан системы управления частотой вращения холостого хода,
2 - датчика положения дроссельной заслонки.
5. Отсоедините шланги охлаждающей жидкости.
6. Отверните болты и снимите корпус дроссельной заслонки.
Проверка
1. Убедитесь в отсутствии чрезмерного зазора на рычаге корпуса дроссельной заслонки.
2. Убедитесь в отсутствии засорения каналов корпуса дроссельной заслонки.
3. Убедитесь, что дроссельная заслонка плавно открывается и закрывается.
4. Убедитесь, что при полностью закрытой дроссельной заслонке отсутствует зазор между винтом и рычагом.
5. Проверьте датчик положения дроссельной заслонки.

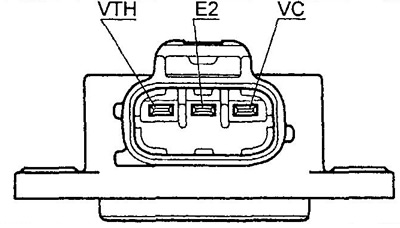

а) Проверьте сопротивление между выводами "VC" - "Е2".
- Номинальное сопротивление — 2,5 - 5,0 кОм
б) Проверьте изменение сопротивление между выводами "VTH" - "Е2" в зависимости от угла открытия дроссельной заслонки.
- Дроссельная заслонка полностью закрыта — 0,4 кОм
- Дроссельная заслонка полностью открыта — 3,4 кОм
6. Проверьте клапан системы управления частотой вращения холостого хода с помощью осциллографа (см. подраздел "Проверка элементов системы впрыска с помощью осциллографа").
Установка
1. Установите шланги перепуска охлаждающей жидкости. При этом короткий шланг должен быть снизу.
2. Установите трос акселератора, отрегулируйте свободный ход педали акселератора и затяните гайку.
- Свободный ход — 3-5 мм
- Момент затяжки — 8 ±1 Нм
3. (серия КЗ) Установите воздушный фильтр.
4. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
