Внимание: при выполнении работ по снятию и установке компонентов топливной системы следует сбросить остаточное давление топлива в магистрали следующим образом:
- поверните ключ в замке зажигания в положение "OFF";
- извлеките реле топливного насоса;
- запустите двигатель и выработайте оставшееся в магистрали топливо;
- после того, как двигатель заглохнет, выключите зажигание;

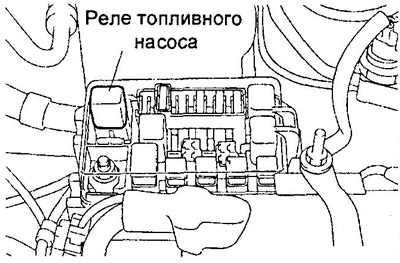

- установите реле топливного насоса.
1. До начала работ с топливной системой отсоедините провод от отрицательной клеммы аккумуляторной батареи.
Внимание: любой диагностический код в запоминающем устройстве электронного блока управления стирается при снятии провода с отрицательной клеммы аккумуляторной батареи. Поэтому перед отключением аккумуляторной батареи необходимо прочесть диагностические коды.
2. Не курите и не пользуйтесь открытым огнем при работе с топливной системой.
3. Не допускайте контакта бензина с резиновыми или кожаными предметами.
4. Работа с быстроразъемными соединениями топливопровода.
Примечание:
- Со стороны подвода топлива и со стороны возврата топлива используются различные быстроразъемные соединения, будьте внимательны.
- Перед работой удалите абразив с быстроразъемного соединения.
- Не используйте специнструмент при работе с быстроразъемными соединениями.
- Осмотрите трубопровод и разъем. При наличии загрязнения очистите разъем и трубопровод.

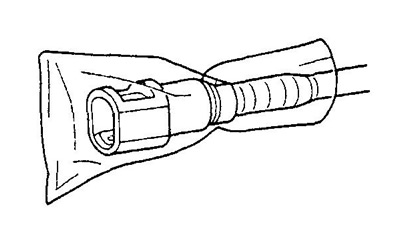

- Наденьте на топливопровод и разъем полиэтиленовый пакет во избежание попадания грязи.
 |
 |

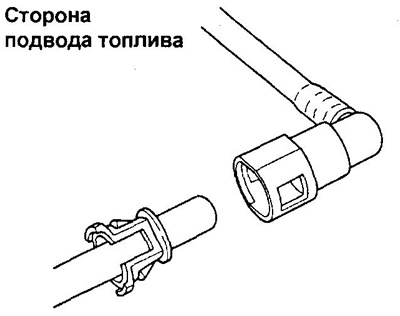

Сторона подвода топлива (со стороны кузова, топливный насос):

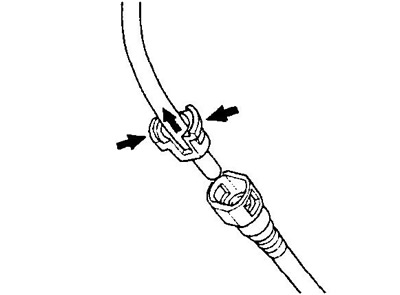

а) Разъедините топливопровод, нажав на держатель с обоих сторон.
б) Установите топливопровод в разъем с держателем до щелчка.
В случае необходимости для облегчения установки нанесите немного моторного масла на топливопровод.
Примечание: перед работой убедитесь, что на соединяемых деталях отсутствует грязь.

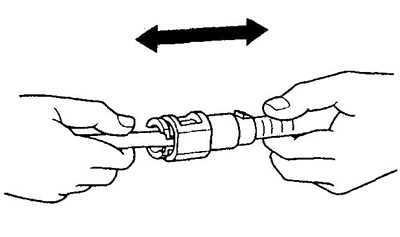

в) Потяните за топливопровод и разъем, чтобы убедиться в надежной фиксации топливопровода.
Сторона возврата топлива (топливный насос):
а) Нажмите на фиксатор с двух сторон и поверните разъем на 90°.

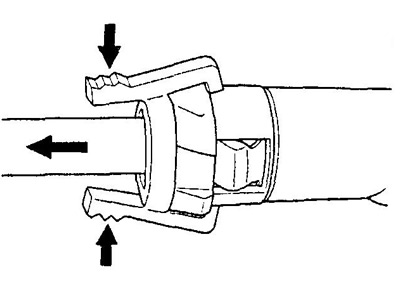

б) Отсоедините разъем с топливопроводом, нажав на фиксатор.

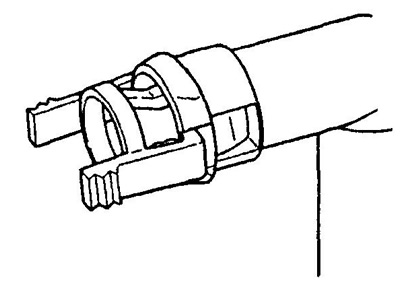

в) Установите фиксатор как показано на рисунке.
г) Установите топливопровод в разъем с держателем до двойного щелчка (первый щелчок слабый, второй сильный).
В случае необходимости для облегчения установки нанесите немного моторного масла на топливопровод.
Примечание: перед работой убедитесь, что на соединяемых деталях отсутствует грязь.

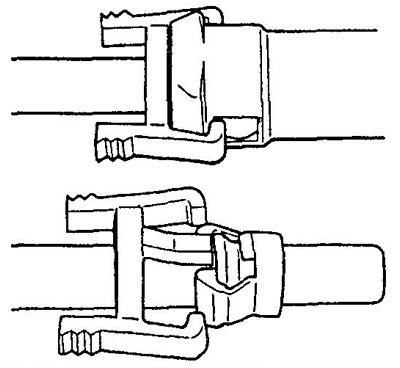

д) Сожмите фиксатор, зацепите зубья фиксатора за разъем.
е) Потяните за топливопровод и разъем, чтобы убедиться в надежной фиксации топливопровода.
Главный топливный шланг:

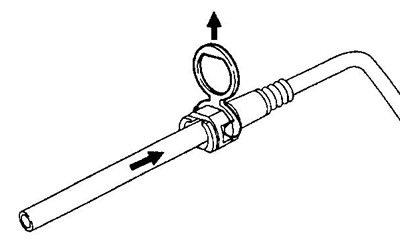

а) Снимите держатель и разъедините топливопровод и разъем.
б) Установите топливопровод в разъем с держателем до щелчка.
в) Установите держатель.
Цвета разъемов:
- со стороны топливного насоса — желтый
- со стороны кузова — красный
5. После обслуживания топливной системы убедитесь в отсутствии подтекания топлива.
Примечание: после работы с топливной с системой в течение недели проверяйте двигатель на отсутствие утечек и запаха топлива.
