(Способ "А")

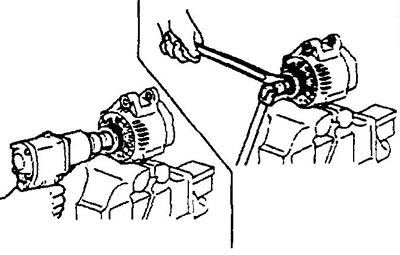

Зафиксируйте вал генератора от проворота гаечным ключом, отверните гайку шкива ударным пневматическим гайковертом.
(Способ "В")

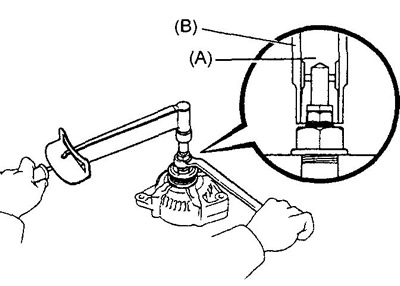

а) Удерживая спецприспособление "А" динамометрическим ключом, затяните спецприспособление "В" (по часовой стрелке).
- Момент затяжки — 39 Нм
б) Убедитесь, что спецприспособление "А" надежно зафиксировано вместе с ротором.

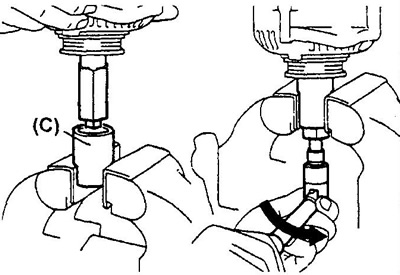

в) Зажмите спецприспособление "С", как показано на рисунке, и установите генератор на него.
г) Для того чтобы отвернуть гайку крепления шкива, поверните спецприспособление "А" в направлении, показанном на рисунке.
Предупреждение: во избежание повреждения вала ротора отворачивайте гайку крепления шкива не больше чем на пол-оборота.
д) Снимите генератор со спецприспособления "С".
е) Отверните спецприспособление "В" и снимите спецприспособления "А" и "В".
ж) Отверните гайку крепления шкива.
2. Снимите шкив генератора и проставку.
3. Снимите крышку генератора со стороны выпрямительного блока.
а) Отверните гайку и снимите изолятор вывода.
б) Снимите пластину выпрямителя.

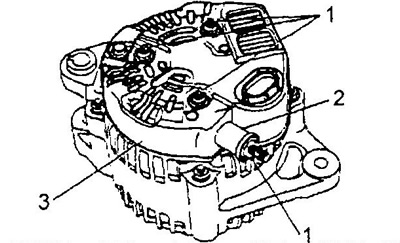

1 - гайка,
2 - изолятор вывода,
3 - задняя крышка.

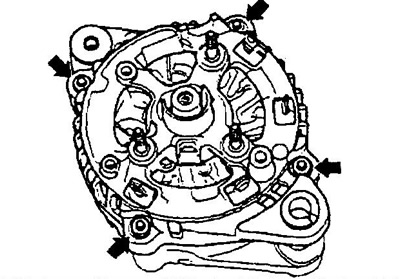

в) Отверните три гайки крепления крышки и снимите крышку генератора со стороны выпрямительного блока.
Исходник опубликован на веб-сайте www.ToyotaMan.ru
2. Снимите щеткодержатель и электронный регулятор напряжения.

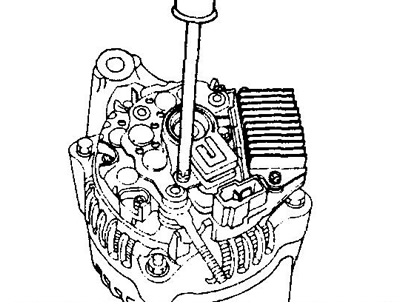

а) Отверните два винта и снимите щеткодержатель.
б) Отверните три винта и снимите электронный регулятор напряжения.
3. Снимите выпрямительный блок, отвернув четыре винта и один болт.
4. Снимите корпус выпрямительного блока, отвернув четыре гайки.
5. Снимите шайбу с ротора.
6. Извлеките ротор из крышки генератора со стороны привода.
