Разборка ступицы
1. Снимите заднее колесо и полуось.
2. Снимите стопорную гайку подшипника.
а) Выверните два болта из стопорной гайки подшипника.
б) С помощью съемника снимите стопорную гайку и извлеките шайбу стопорной гайки.
3. Снимите ступицу с картера заднего моста.
4. С помощью съемника извлеките сальник из ступицы, затем выньте подшипник.
Проверка и ремонт ступицы
См. "Проверка и ремонт ступицы заднего колеса" в разделе "Ступица заднего колеса с тормозными барабанами стандартного диаметра (Dyna 150 Сдвоенные шины)".
- Момент затяжки гаек ступицы: 123 Нм
Сборка ступицы
1. Набейте подшипник консистентной смазкой.

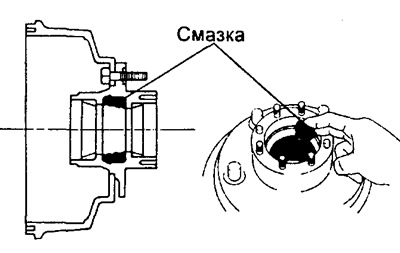

2. Нанесите смазку внутрь ступицы как показано на рисунке.
3. Установите внутренний подшипник и сальник.
а) Установите внутренний подшипник в ступицу.
б) Запрессуйте новый сальник в ступицу.
в) Перед сборкой ступицы нанесите смазку на кромку сальника.
4. Установите ступицу на картер заднего моста и вставьте наружный подшипник.
5. Отрегулируйте преднатяг.
а) Установите стопорную гайку подшипника.

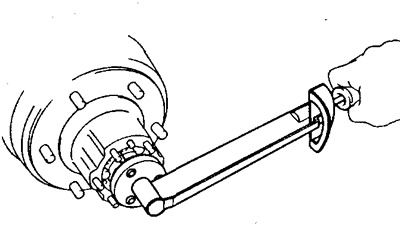

б) Затяните стопорную гайку подшипника динамометрическим ключом.
- Момент затяжки — 58 Нм
б) Поверните ступицу вправо и влево два или три раза, чтобы осадить подшипник.
г) Затяните стопорную гайку еще раз динамометрическим ключом.
- Момент затяжки — 58 Нм
д) Ослабьте затяжку гайки так, чтобы ее можно было вращать рукой.
е) Динамометрическим ключом затяните стопорную гайку подшипника так сильно как вы можете.

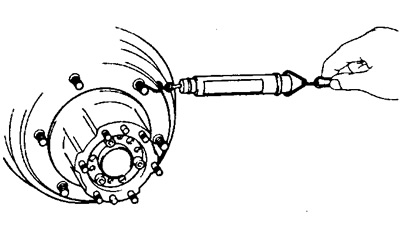

ж) С помощью тензометра, измерьте преднатяг.
- Преднатяг подшипника — 4 - 32 Н
Если преднатяг не соответствует техническому условию, то повторите выше указанные операции заново.

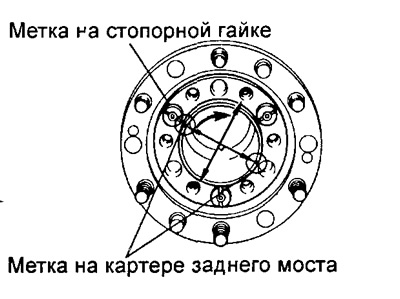

з) Совместите метку на стопорной гайке подшипника с одной из меток на картере заднего моста и заверните болты под прямыми углами к стопорной гайке.

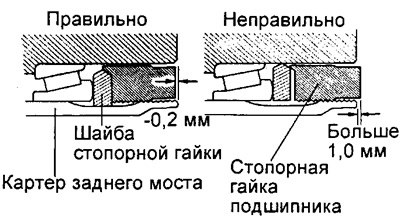

к) Измерьте расстояние между верхней поверхностью картера заднего моста и стопорной гайкой подшипника.
- Допустимое расстояние: 0,2- 0,9 мм
Если расстояние не соответствует норме, то повторите процедуру установки ступицы.

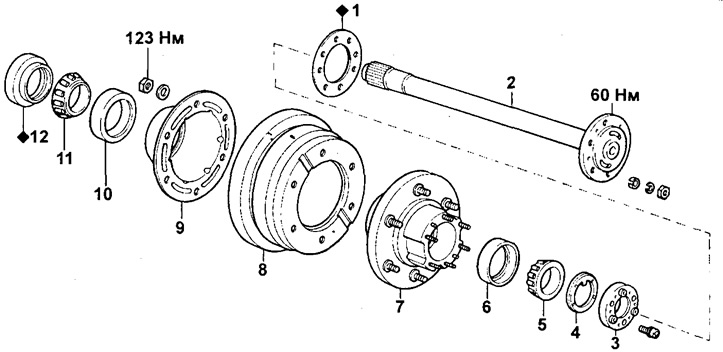

Ступица заднего колеса с тормозными барабанами малого диаметра (Dyna 150 Сдвоенные шины).
1 - Прокладка,
2 - Полуось,
3 - Стопорная гайка подшипника,
4 - Шайба стопорной гайки,
5 - Наружный подшипник,
6 - Наружное кольцо наружного подшипника,
7 - Ступица,
8 - Тормозной барабан,
9 - Маслоотражатель,
10 - Наружное кольцо внутреннего подшипника,
11 - Внутренний подшипник,
12 - Сальник.

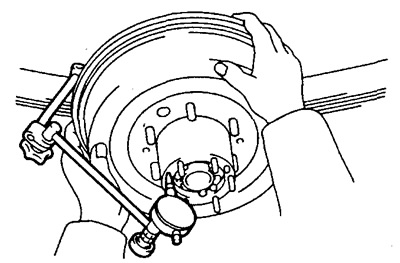

л) Проверьте ход ступицы и осевой люфт.
6. Установите полуось, колесо. Опустите машину и уберите домкрат.
