Снятие полуоси
1. Поддомкратьте машину.
2. Снимите колесо и тормозной барабан.
3. Отсоедините тормозные трубки от тормозного щита.
4. Отсоедините трос стояночного тормоза.
а) Извлеките шплинт и штифт из кронштейна троса.
б) Отверните два болта крепления троса стояночного тормоза.
5. Снимите полуось.
а) Отверните четыре гайки.

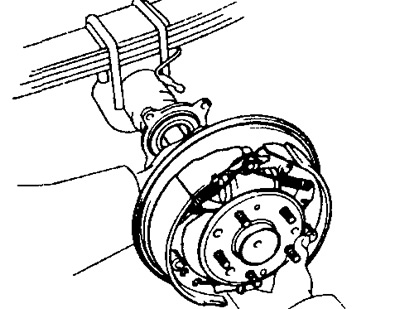

б) Извлеките полуось с тормозным щитом в сборе.
Предупреждение: При снятии полуоси, будьте осторожны, чтобы не повредить сальник.

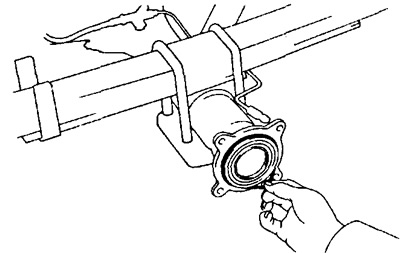

6. Снимите кольцевое уплотнение.
Разборка полуоси

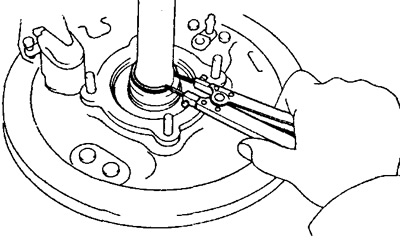

1. Снимите стопорное кольцо.
2. Отсоедините полуось от тормозного щита.

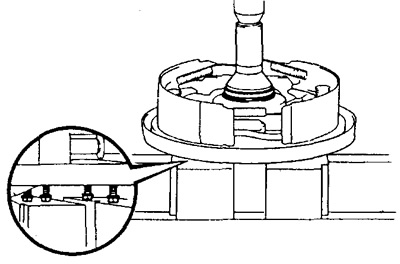

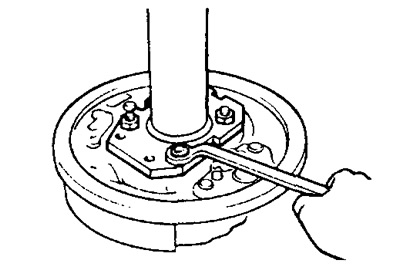

а) Установите и закрутите спецприспособление с помощью четырех гаек на тормозном щите.
б) С помощью пресса снимите полуось с держателем подшипника.
в) Отделите держатель от полуоси.

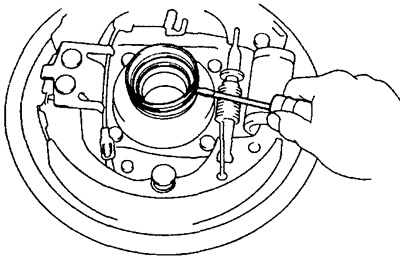

3. Извлеките наружный сальник с помощью отвертки.

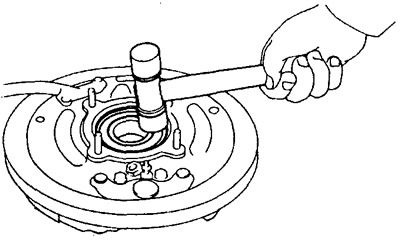

4. С помощью выколотки и молотка выбейте подшипник из тормозного щита.

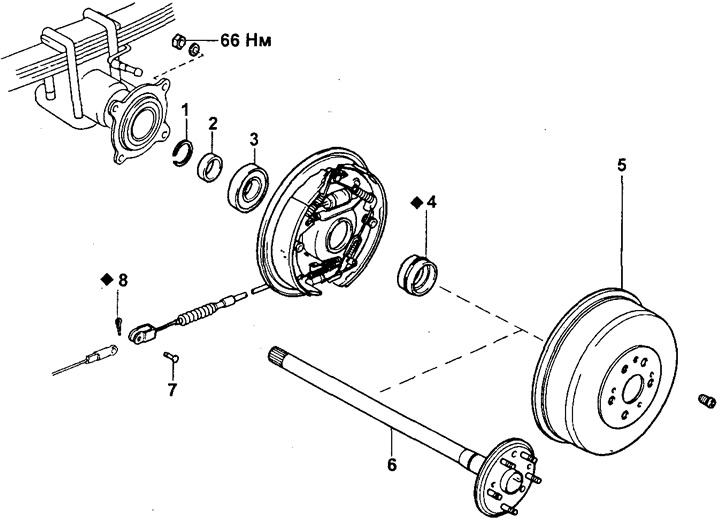

Полуось (DYNA 100).
1 - Стопорное кольцо,
2 - Держатель,
3 - Подшипник,
4 - Наружный сальник,
5 - Тормозной барабан,
6 - Полуось,
7 - Штифт,
8 - Шплинт.
Проверка полуоси
Проверьте полуось на износ, повреждение и биение и при необходимости замените.
- Максимальное биение вала — 2,0 мм
- Максимальное биение фланца — 0,2 мм
Сборка полуоси

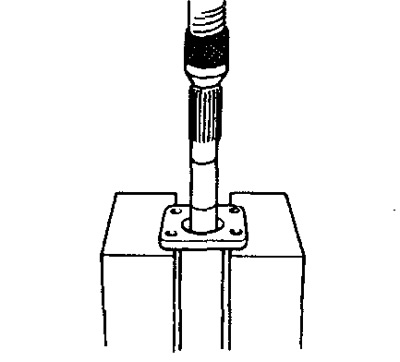

1. Установите подшипник полуоси с помощью молотка.
2. Установите наружный сальник.
а) С помощью инструментальной головки подходящего размера и молотка установите новый сальник.
б) Нанесите на кромку сальника консистентную смазку.
3. Установите полуось в тормозном щите.
а) Поставьте на полуось держатель подшипника.

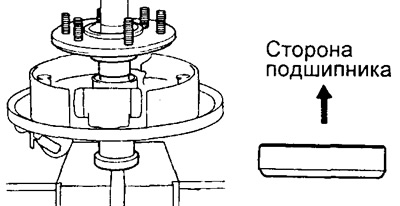

б) С помощью специнструмента и пресса установите полуось в тормозном щите.
4. Установите стопорное кольцо на полуось.
Установка полуоси
1. Замените внутренний сальник.

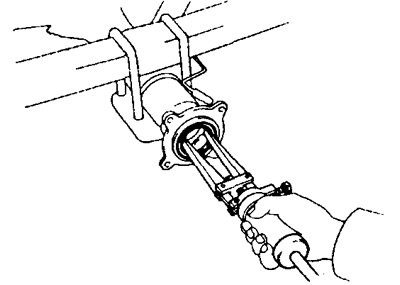

а) С помощью съемника выньте сальник из картера заднего моста.

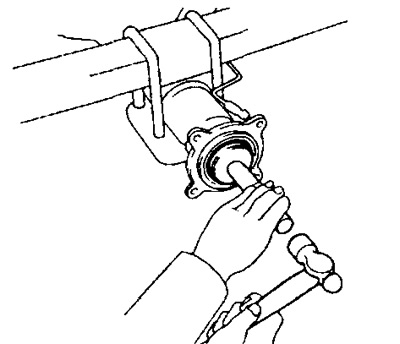

б) С помощью инструментальной головки подходящего размера и молотка установите новый сальник. Нанесите на кромку сальника консистентную смазку.
2. Установите новое кольцевое уплотнение в картер заднего моста, предварительно смазав его.
3. Установите полуось в сборе с тормозным щитом в картер заднего моста и затяните болты.
Предупреждение: Не повредите внутренний сальник при установке полуоси.
- Момент затяжки — 66 Нм
4. Подсоедините тормозные трубки, трос стояночного тормоза.
5. Установите тормозной барабан и колесо.
6. Прокачайте тормозную систему.
