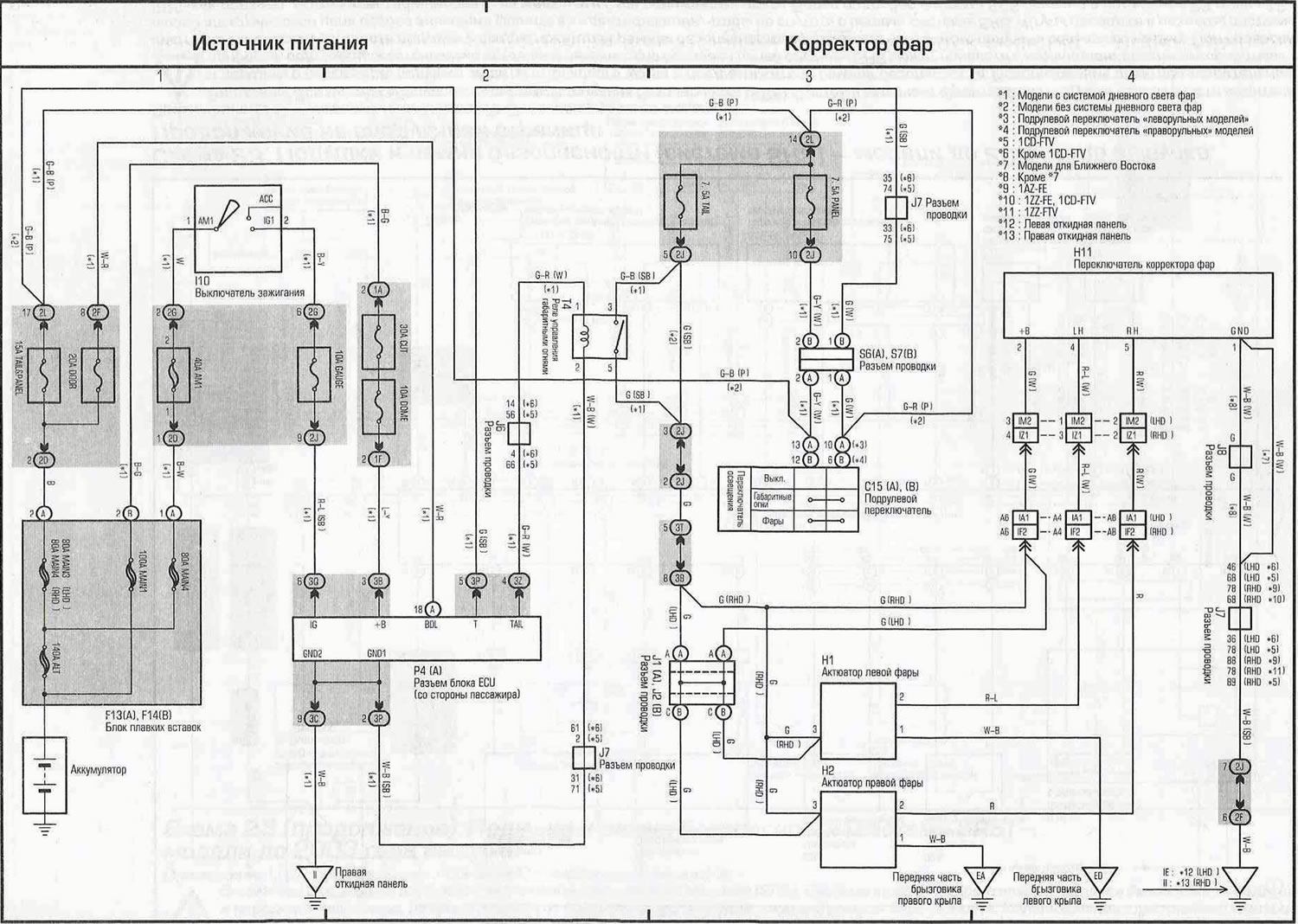

Dijagram 22. Sustav za podešavanje visine prednjih svjetala — modeli proizvedeni od 2003 [Toyota RAV4 XA20]

0

Dijagram 22. Sustav za podešavanje visine prednjih svjetala - modeli proizvedeni od 2003

Otvori veću sliku u novoj kartici »

Napomena: LHD označava modele s volanom na lijevoj strani, RHD označava modele s volanom na desnoj strani

[Publikacija je preuzeta s web stranice toyotaman]

Ovaj je članak dostupan na: ruski, engleski, bugarski, bjeloruski, ukrajinski, srpski, rumunjski, poljski, slovački, mađarski

Materijal članka je provjeren: Kondratjeva Uljana
