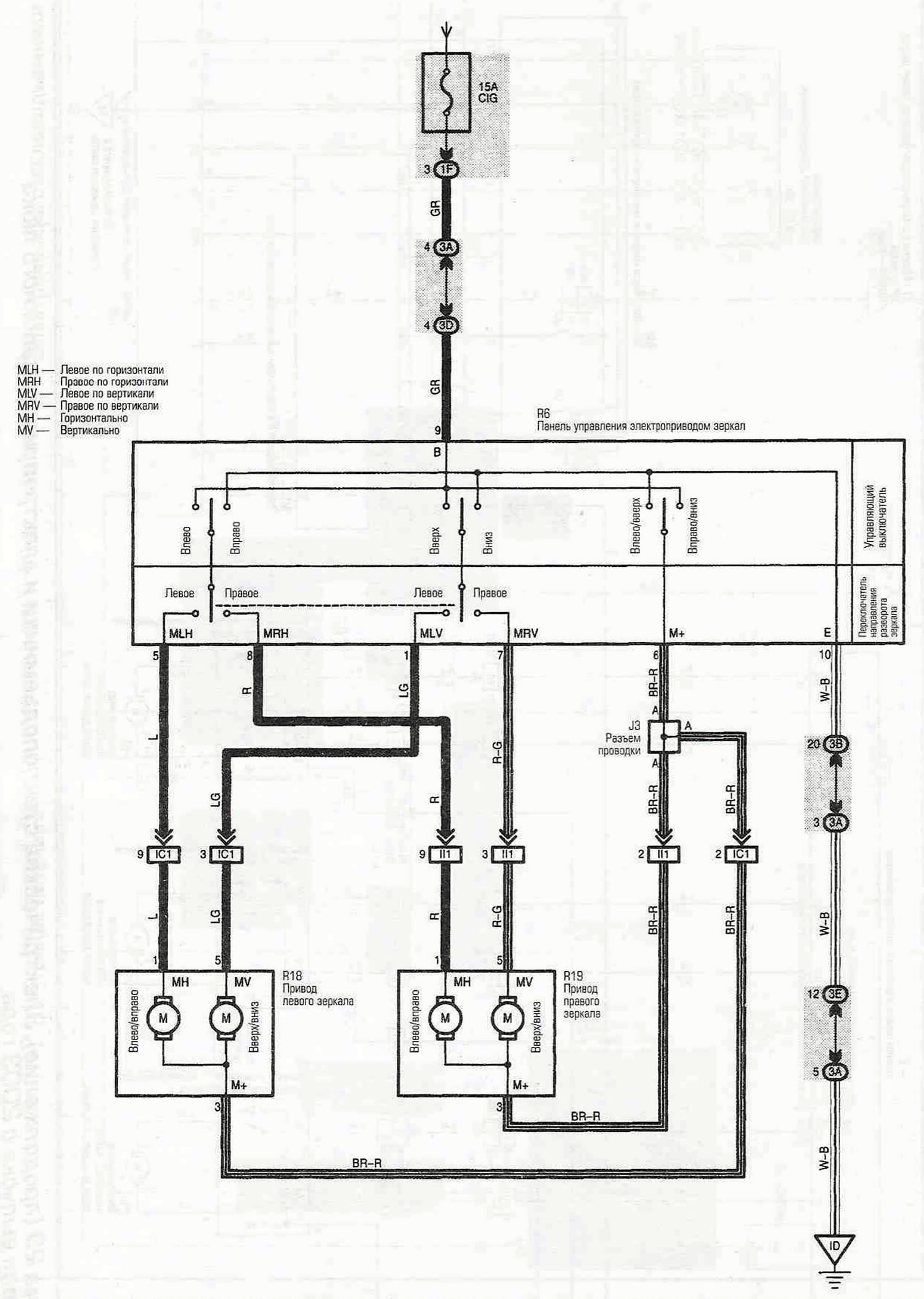

Dijagram 30. Električni bočni retrovizori - modeli proizvedeni prije 2002
(Tekst je citiran s izvorne web stranice: «ToyotaMan.ru»)
Dijagram 30. Električni bočni retrovizori — modeli proizvedeni prije 2002 [Toyota RAV4 XA20]
(Tekst je citiran s izvorne web stranice: «ToyotaMan.ru»)
Ovaj je članak dostupan na: ruski, engleski, bugarski, bjeloruski, ukrajinski, srpski, rumunjski, poljski, slovački, mađarski
Materijal članka je provjeren: Kondratjeva Uljana
