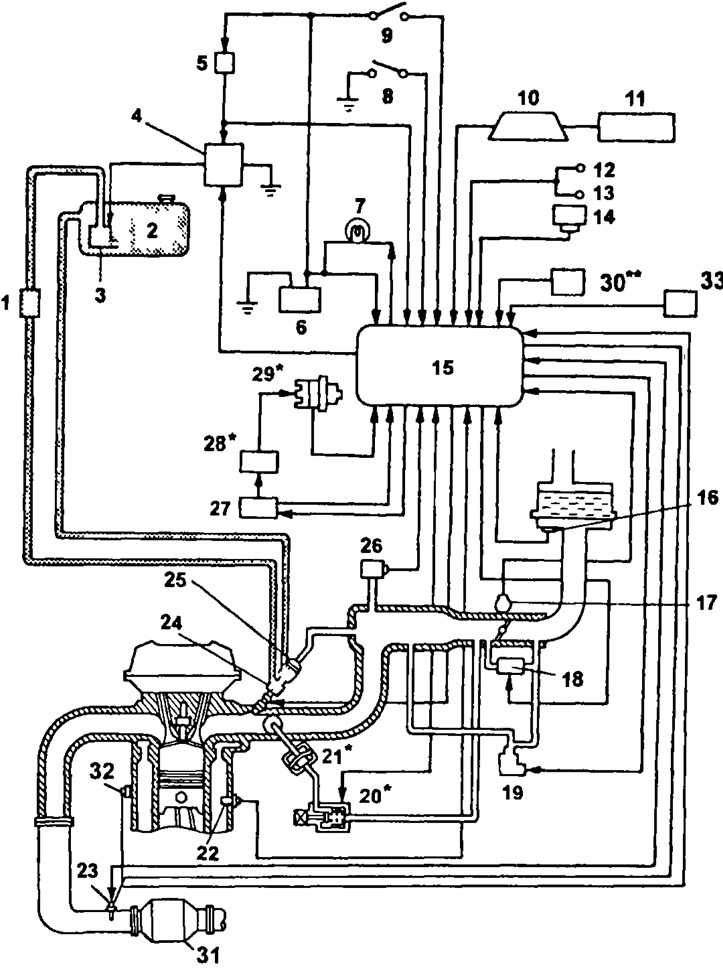

Схема системы впрыска топлива (4A-FE): 1 - топливный фильтр; 2 - топливный Бак; 3 - топливный насос; 4 - реле-выключатель топливного насоса; 5 - главное реле системы впрыска топлива; 6 - аккумуляторная батарея; 7 - контрольная лампа "CHECK"; 8 - диагностический разъем; 9 - замок зажигания; 10 - комбинация приборов; 11 - датчик частоты вращения №1; 12 - реле задних фонарей; 13 - выключатель обогревателя заднего стекла; 14 - усилитель кондиционера (для моделей с кондиционером); 15 - электронный блок управления; 16 - датчик температуры воздуха на впуске; 17 - датчик положения дроссельной заслонки; 18 - клапан системы управления частотой вращения холостого хода; 19 - электропневмоклапан управления увеличением частоты вращения холостого хода (для моделей с кондиционером); 20 - электропневмоклапан системы изменения геометрии впускного коллектора; 21 - исполнительный механизм системы изменения геометрии впускного коллектора; 22 - датчик температуры охлаждающей жидкости; 23 - кислородный датчик; 24 - форсунка; 25 - регулятор давления топлива; 26 - датчик абсолютного давления во впускном коллекторе; 27 - коммутатор; 28 - катушка зажигания; 29 - распределитель; 30 - переменный резистор (серийный вариант); 31 - каталитический нейтрализатор; 32 - датчик детонации (серийный вариант) 33 - выключатель запрещения запуска (модели с АКПП).
* - модели с системой Learn Burn.
** - модификации.

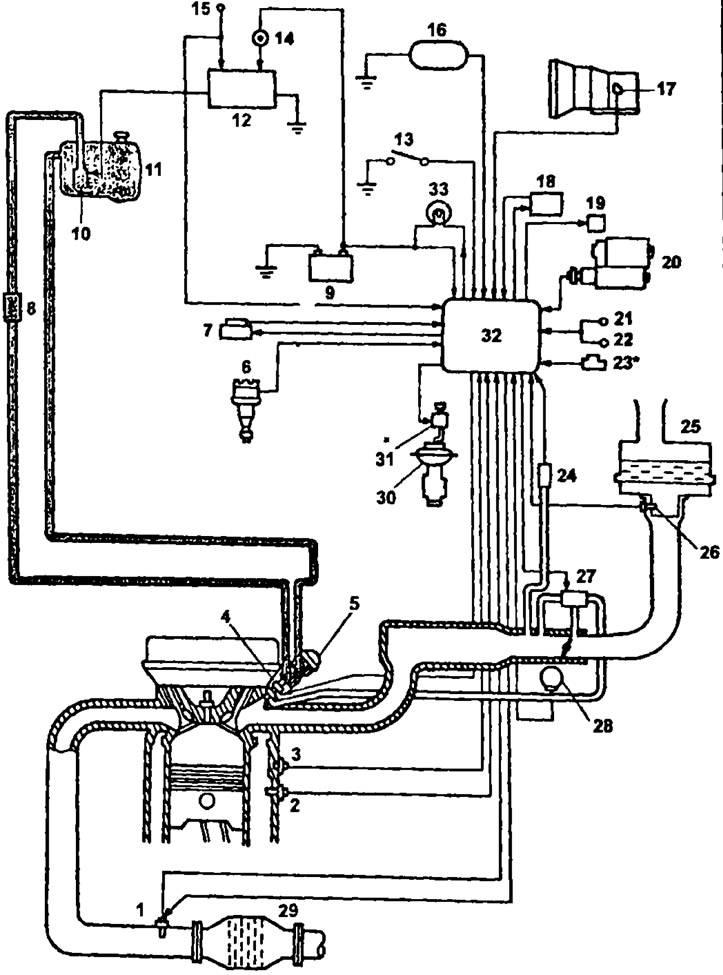

Схема впрыска топлива (3S-FE; 4S-FE): 1 - кислородный датчик; 2 - датчик температуры охлаждающей жидкости; 3 - датчик детонации; 4 - форсунка; 5 - регулятор давления топлива; 6 - распределитель; 7 - коммутатор; 8 - топливный фильтр; 9 - аккумуляторная батарея; 10 - топливный насос; 11 - топливный бак; 12 - реле-выключатель топливного насоса; 13 - диагностический разъем; 14 - главное реле системы впрыска топлива; 15 - замок зажигания; 16 - датчик скорости; 17 - выключатель запрещения пуска (модели с АКПП); 18 - усилитель кондиционера; 19 - клапан системы увеличения частоты вращения при включении кондиционера; 20 - стартер; 21 - реле задних фонарей; 22 - реле обогревателя заднего стекла; 23 - переменный резистор; 24 - датчик абсолютного давления во впускном коллекторе; 25 - воздушный фильтр; 26 - датчик температуры воздуха на впуске; 27 - клапан системы управления частотой вращения холостого хода; 28 - датчик положения дроссельной заслонки; 29 - каталитический нейтрализатор; 30 - клапан системы рециркуляции отработавших газов; 31 - электропневмоклапан системы рециркуляции отработавших газов; 32 - электронный блок управления впрыском топлива.
* - модификации.

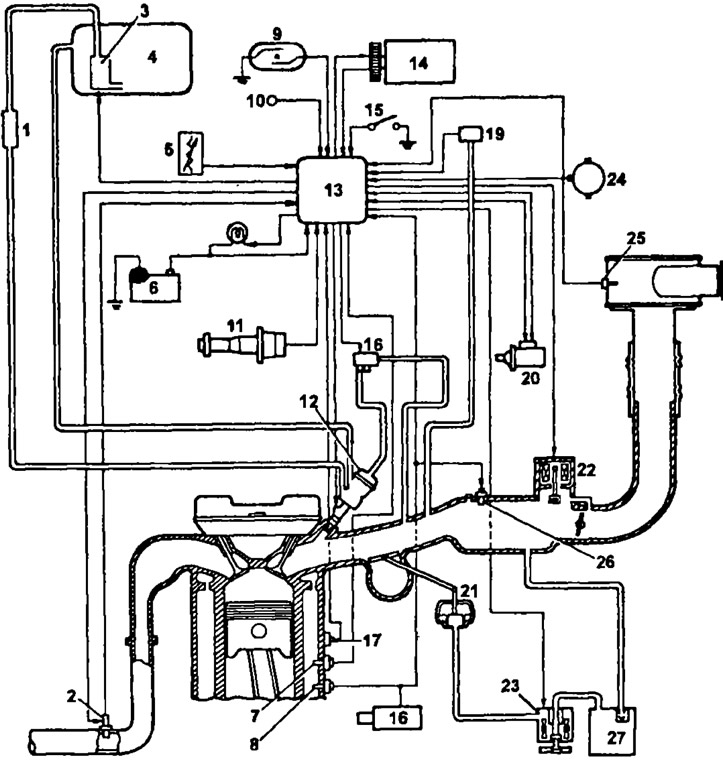

Система впрыска топлива (3S-GE - система с изменяемой геометрией впускного коллектора): 1 - топливный фильтр; 2 - кислородный датчик; 3 - топливный насос; 4 - топливный бак; 5 - резистор с переменным сопротивлением; 6 - аккумуляторная батарея; 7 - датчик температуры охлаждающей жидкости; 8 - термовременное реле форсунки холодного пуска; 9 - датчик скорости автомобиля; 10 - диагностический разъем; 11 - распределитель; 12 - регулятор давления топлива; 13 - электронный блок управления двигателем и АКПП; 14 - компрессор кондиционера; 15 - выключатель стоп-сигналов; 16 - электропневмоклапан; 17 - датчик детонации; 18 - стартер; 19 - датчик абсолютного давления во впускном коллекторе; 20 - катушка зажигания и коммутатор; 21 - исполнительный механизм; 22 - клапан системы управления частотой вращения холостого хода; 23 - электропневмоклапан; 24 - датчик положения дроссельной заслонки; 25 - датчик температуры воздуха на впуске; 26 - форсунка холодного пуска; 27 - вакуумный ресивер

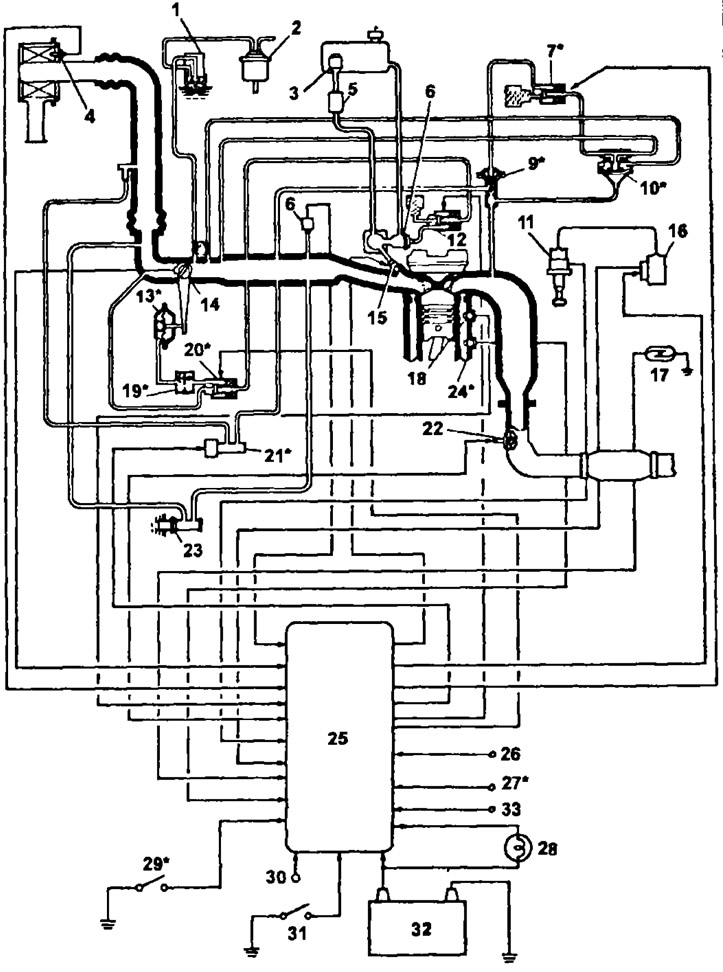

Схема системы впрыска (5E-FE): 1 - биметаллический электропневмоклапан; 2 - емкость с активированным углем; 3 - топливный насос; 4 - датчик температуры воздуха на впуске; 5 - топливный фильтр; 6 - регулятор давления топлива; 7 - электропневмоклапан; 8 - датчик абсолютного давления во впускном коллекторе; 9 - клапан системы рециркуляции ОГ; 10 - вакуумный модулятор системы рециркуляции ОГ; 11 - распределитель; 12 - электропневмоклапан; 13 - механизм приоткрывания дроссельной заслонки; 14 - датчик положения дроссельной заслонки; 15 - форсунка; 16 - коммутатор; 17 - датчик скорости; 18 - Датчик температуры.охлаждающей жидкости; 19 - "несимметричный" пневмоклапан; 20 - электропневмоклапан; 21 - клапан управления подачей воздуха; 22 - кислородный датчик; 23 - клапан подачи дополнительного воздуха; 24 - выключатель по температуре охлаждающей жидкости; 25 - электронный блок управления двигателем и АКПП; 26 - сигнал включения кондиционера; 27 - сигнал включения электровентилятора радиатора системы охлаждения; 28 - контрольная лампа "CHECK"; 29 выключатель запрещения запуска; 30 - стартер; 31 - диагностический разъем; 32 - аккумуляторная батарея; 33 - сигнал включения фар.
* - только для моделей с АКПП.
