Порядок затягивания болтов головки цилиндров на двигателях 3,0 л
1. Правая головка
2. К передней части
3. Левая головка

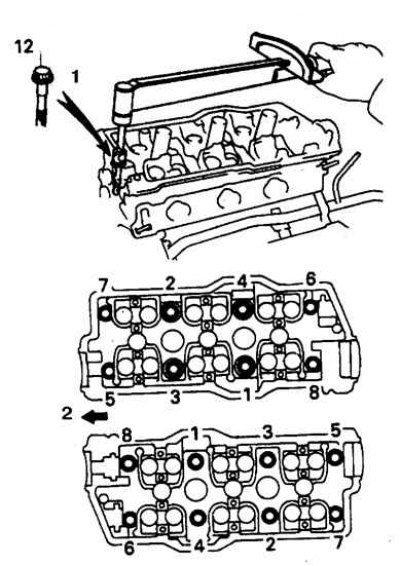

Порядок затягивания болтов головки цилиндров на двигателях 3,4 л
1. Болт с 12-гранными шлицами
2. К передней части
Снятие
1. Отсоедините батарею от массы.
2. Слейте охлаждающую жидкость.
3. Снимите уравнительную камеру, топливные трубки и форсунки.
[Полная статья размещена на сайте: www.ToyotaMan.ru]
4. Снимите выпускной коллектор.
5. Снимите генератор и распределитель (если предусмотрен).
6. Снимите всасывающий коллектор
7. Снимите зубчатый ремень, звездочки распредвалов и верхний ролик натяжителя.
8. Снимите верхнюю крышку ремня.
9. Снимите с демонтируемой головки распредвал.

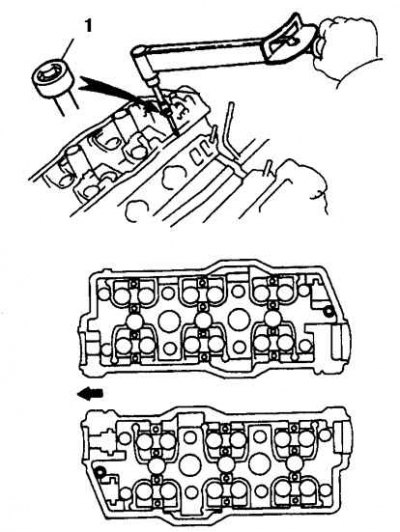

10. На двигателях 3,4 л отверните болты с внутренними шлицами (по одному на головку) (1 – 6-гранный ключ).
11. В указанной последовательности отпустите болты головки цилиндров, отворачивая каждый болт на 1/4 оборота за один прием (см. рис. Порядок затягивания болтов головки цилиндров на двигателях 3,0 л или рис. Порядок затягивания болтов головки цилиндров на двигателях 3,4,л).
12. Осторожно снимите головку цилиндров, сместив легкими ударами через деревянную проставку.
13. Выполните те же процедуры для другой головки.
Установка
1. Очистите разъемные поверхности головки и блока цилиндров.
2. Аккуратно (приняв меры, чтобы грязь не попала в отверстия) соскребите нагар и остатки материала прокладки.
3. Проверьте наличие на разъемных плоскостях головки и блока цилиндров задиров, сколов, выбоин и других повреждений. Незначительные повреждения можно устранить надфилем, при серьезных повреждениях головка или блок подлежат перешлифовке.
4. Продуйте сжатым воздухом все каналы и отверстия, прогоните резьбы метчиком.
5. Прогоните резьбы болтов плашкой.

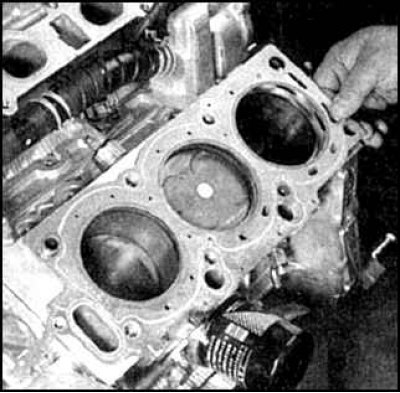

6. Положите на блок цилиндров новые прокладки, ориентируя их по штифтам.
7. Осторожно установите головку на блок цилиндров, не нарушая положения прокладки.
8. Смажьте упорные поверхности головок болтов маслом для двигателя.
9. Заверните от руки болты головки цилиндров на их прежние места. Постепенно затяните болты с моментом 1-го этапа (см. подраздел 3.2.1) в указанной последовательности (см. рис. Порядок затягивания болтов головки цилиндров на двигателях 3,0 л или рис. Порядок затягивания болтов головки цилиндров на двигателях 3,4,л). Болты с внутренними шлицами не заворачивайте.
10. Доверните болты в 2 этапа, на каждом этапе по 90°, соблюдая последовательность.
11. На двигателях 3,4 л затяните болт с внутренними шлицами с заданным моментом.
12. Выполните те же действия для другой головки.
13. Далее сборка выполняется в обратном порядке. Заправьте систему охлаждения жидкостью. Запустите двигатель, убедитесь в отсутствии течи.
