Снятие
1. Отсоедините провод массы от аккумулятора (см. параграф 1 глава 5).
2. Снимите крышку двигателя.
3. Рассоедините электрические разъемы катушек зажигания, отверните гайки крепления жгута электропроводки на крышке головки цилиндров и расположите жгут электропроводки катушек зажигания в стороны. Затем снимите катушки зажигания со свечей зажигания (см. главу 5).
4. Отсоедините шланги принудительной вентиляции картера от крышки головки цилиндров.
5. Выверните болты и отверните гайки крепления крышки головки цилиндров (рис. 4.7, б), затем отсоедините крышку от головки цилиндров и снимите прокладку. Если крышка не отделяется от головки, ударьте по краю крышки молотком через деревянный брусок, чтобы стронуть крышку с места. Если это не помогает, попробуйте ввести гибкий шпатель между головкой и крынкой, чтобы «вскрыть» уплотнение.
Предостережение. Не вскрывайте стык между крышкой и головкой цилиндров с помощью различных импровизированных рычагов. Это может привести к повреждению уплотнительных поверхностей обоих элементов и в результате, после установки крышки головки цилиндров не место — к утечке масла через этот стык.
Установка
6. Снимите прокладку с крышки головки цилиндров и очистите сопрягаемые по поверхности с помощью разбавителя лака или ацетона. Установите новую резиновую прокладку, равномерно вдавив ее в канавки по периметру нижней стороны крышки головки цилиндров.
Примечание. Перед установкой крышки головки цилиндров убедитесь в том, что уплотнения каналов для свечей зажигания находятся на штатных местах не тыльной стороне крышки (рис. 4.6). Сопрягаемые поверхности крышки цепи газораспределительного механизма, головки цилиндров и крышки головки цилиндров при установке крышки головки должны быть абсолютно чистыми. Если на сопрягаемых поверхностях останется материал прокладки или спады масла, при установке крышки могут возникнуть утечки масла.
![](https://www.toyotaman.ru/img/highlander/0129.jpg)

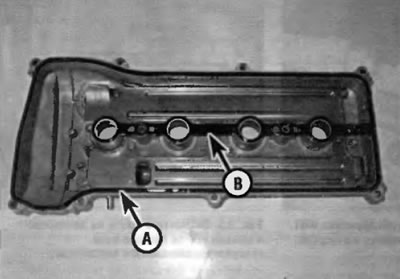

Рис. 4.6. Прокладка крышки головки цилиндров (А) и уплотнения каналов для свечей зажигания (В) объединены в единое резиновое кольцеобразное уплотнение. Равномерно вдавите прокладку в канавки по периметру нижней стороны крышки головки цилиндров и отверстий для свечей зажигания
7. Нанесите RTV-герметик («Room Temperature Vulcanizer» — вулканизирующийся при комнатной температура») на стык между крышкой цепи газораспределительного механизма и головкой цилиндров, а затем установите крышку головки цилиндров и вверните болты/наверните гайки (рис. 4.7, а, б).
![](https://www.toyotaman.ru/img/highlander/0130.jpg)

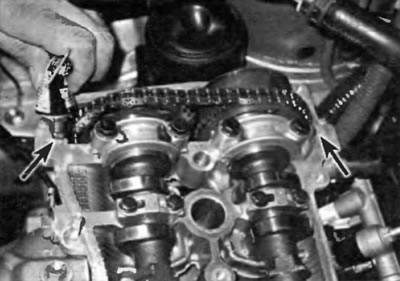

Рис. 4.7, а. Перед установкой крышки головки цилиндров нанесите герметик на стык между крышкой цепи газораспределительного механизма и головкой цилиндров
![](https://www.toyotaman.ru/img/highlander/0131.jpg)

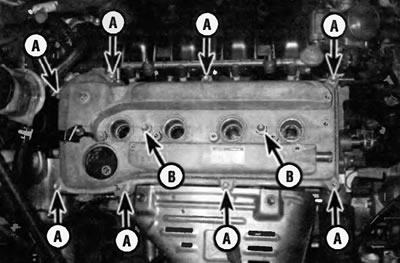

Рис. 4.7, б. Расположение и идентификация элементов крепления крышки головки цилиндров
8. Затяните гайки/болты предписанным усилием, указанным в Спецификациях в начала этой главы, в равномерной последовательности в три или четыре стадии.
9. Установите на место остальные элементы, запустите двигатель и проверьте его на наличие утечек масла.
