Диагностика системы
1. Проверка сигнальной лампы системы подушек безопасности.
Установите замок зажигания в положение "АСС" или "ON", проверьте, что сигнальная лампа загорится, и погаснет примерно через 6 секунд.
Примечание: если замок зажигания в положении АСС или ON, и сигнальная лампа продолжает гореть или мигает, проверьте код неисправности.
Если сигнальная лампа иногда загорается или продолжает гореть, даже когда замок зажигания находится в положении "OFF", то проверьте наличие короткого замыкания в цепи сигнальной лампы.
2. Чтение кодов неисправностей.
а) Установите замок зажигания в положение "АСС" или "ON" и подождите примерно 20 секунд.

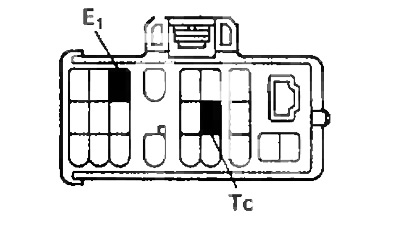

б) Соедините выводы "ТС" ("11") и "E₁" ("3") диагностического разъема.
Примечание: Ошибочное соединение выводов может привести к поломке системы.

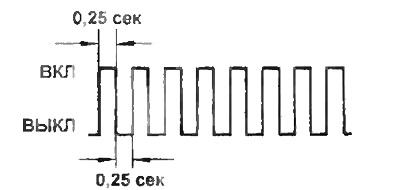

в) Если неисправность отсутствует, индикатор будет мигать 2 раза в сек.

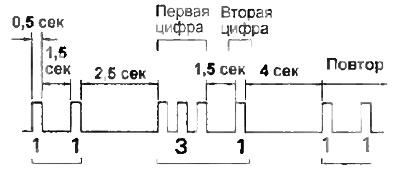

г) Если присутствует неисправность, то индикатор начнет мигать с переменной частотой. Определите коды неисправностей. На рисунке дан пример вывода кодов "11" и "31".
3. Стирание кодов неисправностей.
а) Установите замок зажигания в положение OFF (LOCK).
б) Подключите два провода к выводам "5" (АВ) и "11" (Тс).

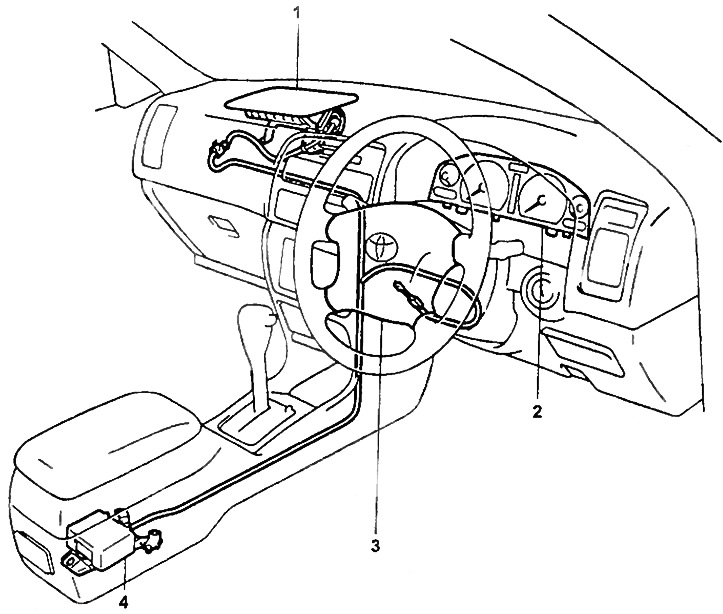

Система SRS выпуска с 1996 г.
1 - подушка безопасности пассажира,
2 - сигнальная лампа SRS,
3 - подушка безопасности водителя,
4 - центральный датчик SRS.
в) Установите замок зажигания в положение АСС или ON, подождите 6 секунд.
г) С интервалом в 1 секунду заземлите сначала вывод "Тс", затем "АВ" (одновременно отключив "землю" от вывода "Тс").
д) Убедитесь что индикатор будет мигать 2 раза в сек.

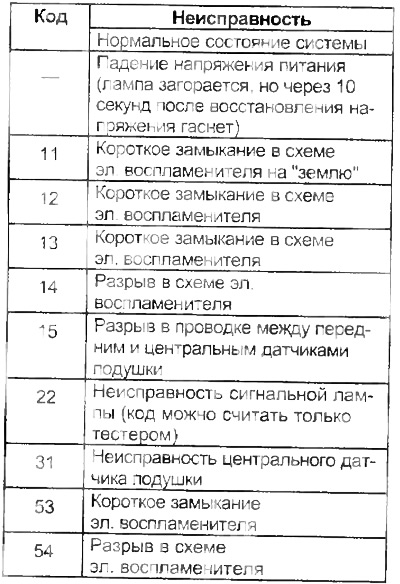

Таблица кодов неисправностей SRS
Примечание:
- При индикации двух или более кодов неисправностей, они высвечивается, начиная с меньшего номера.
- Если высвечивается код, не указанный в таблице, неисправен датчик подушек безопасности.
Подушка безопасности водителя
Снятие и установка
Отсоедините детали, показанные на рисунке.
При установке резьбовые соединения затягивайте указанным моментом.
Установка спирального кабеля

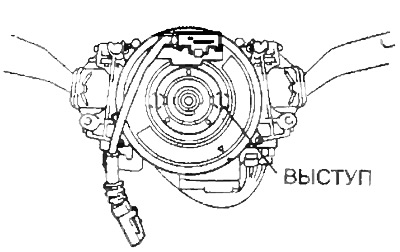

1. Установите спиральный кабель таким образом, чтобы выступы на нем совпали с соответствующими углублениями (см. рисунок).
2. Закрепите спиральный кабель четырьмя винтами и подсоедините разъем
Примечание: в случае установки нового спирального кабеля извлеките предохранительный штифт.

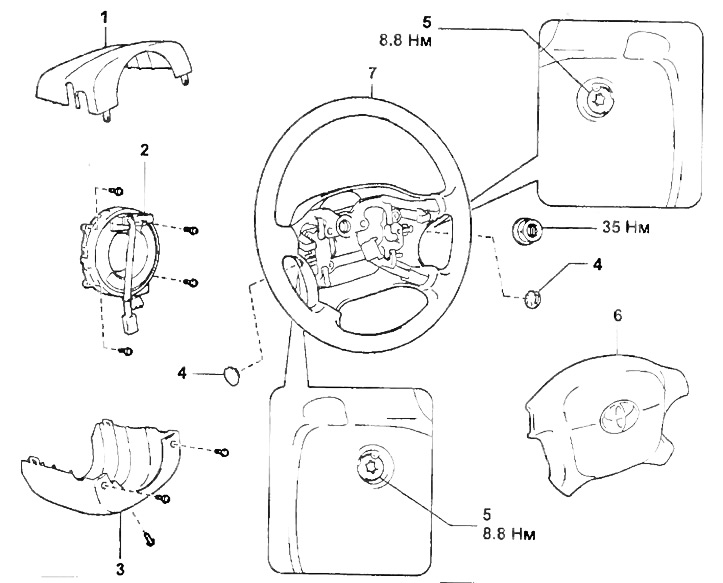

Снятие и установка подушки безопасности водителя:
1 - верхний кожух рулевой колонки,
2 - спиральный провод,
3 - нижний кожух рулевой колонки,
4, 5 - заглушка болта и болт крепления накладки рулевого колеса,
6 - накладка рулевого колеса,
7 - рулевое колесо.

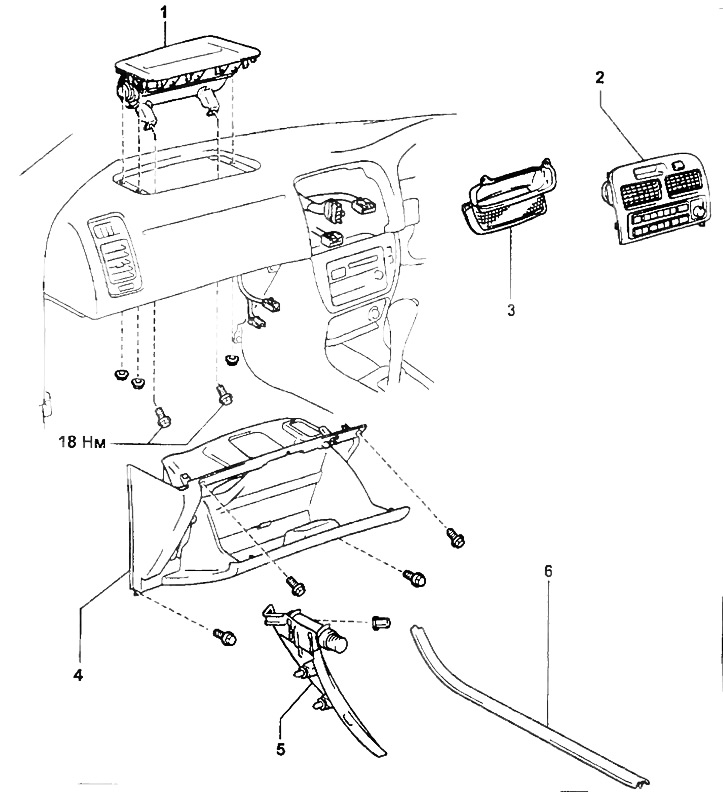

Снятие и установка подушки безопасности пассажира:
1 - блок подушки безопасности,
2 - панель управления системой кондиционирования и отопления,
3 - соединительный кожух и фильтр воздуха,
4 - вещевой ящик,
5 - боковая отделка кузова,
6 - отделка порога левой передней двери.
Подушка безопасности пассажира
Снятие и установка
1. Отключите аккумуляторную батарею.
2. Отсоедините разъем подушки безопасности.

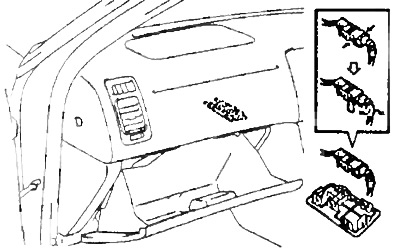

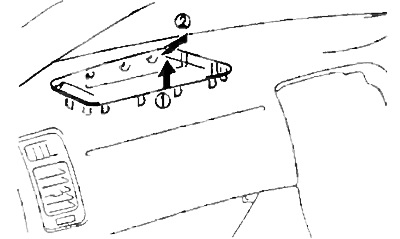

а) Снимите отделочную панель вещевого ящика, снимите с нее разъем.
б) Отсоедините разъем.
3. Снимите подушку безопасности.
а) Отверните 4 винта и снимите нижнюю отделочную панель №2 панели инструментов.

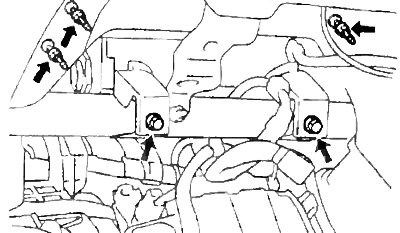

б) Отверните 2 болта и отсоедините подушку безопасности от усилителя панели инструментов.
в) Отверните 3 гайки, снимите фиксаторы и извлеките подушку из панели инструментов.

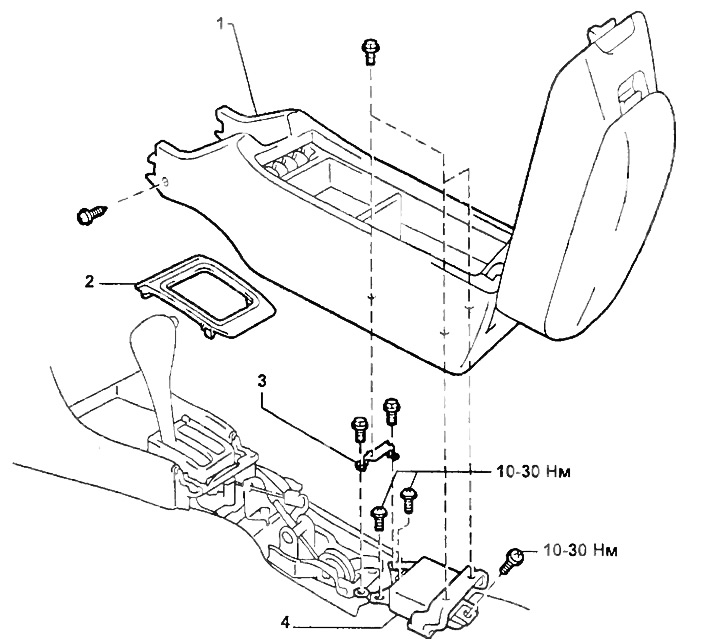

Снятие блока управления подушками безопасности:
1 - центральная консоль,
2 - отделочная панель селектора АКПП,
3 - кронштейн №1 крепления ящика центральной консоли,
4 - блок управления подушками безопасности.
Блок управления подушками безопасности
Блок управления подушками безопасности смонтирован на полу под центральной консолью. Блок состоит из датчика подушек, цепей диагностики и управления и т.д.
Снятие
1. Отключите аккумуляторную батарею,
2. Снимите центральную консоль.
3. Снимите отделочную панель селектора АКПП.
4. Снимите блок управления подушками безопасности.
а) Отсоедините разъем подушек безопасности от блока управления.
б) Отверните 3 болта и снимите блок управления.
5. Проверьте блок управления на деформацию, повреждения. В случае неисправности замените на новый.
Примечание: не измеряйте сопротивление цепей блока управления, и не разбирайте его.
Установка
1. Установите замок зажигания в положение OFF или LOCK. Отключите аккумуляторную батарею. Следующие работы осуществляйте не ранее, чем через 90 секунд.
2. Тоемя болтами закрепите центральный датчик подушек.
Примечание: при установке блока затяжку резьбовых соединений осуществляйте указанным моментом.
3. Подсоедините разъем к датчику.
4. Проверьте коды неисправностей.
