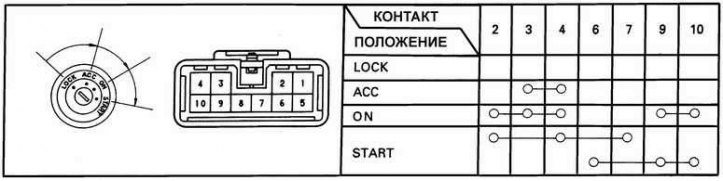

Замок зажигания и состояние контактов на разъеме при различных положениях ключа в замке зажигания
Проверка
1. Снимите провод массы с аккумулятора.
2. Снимите верхний и нижний кожух рулевой колонки.
3. Отсоедините электрический разъем замка зажигания, находящийся на проводах замка зажигания.
4. Используя омметр, проверьте состояние контактов замка зажигания в зависимости от положения ключа зажигания (см. рис. Замок зажигания и состояние контактов на разъеме при различных положениях ключа в замке зажигания).
Замена

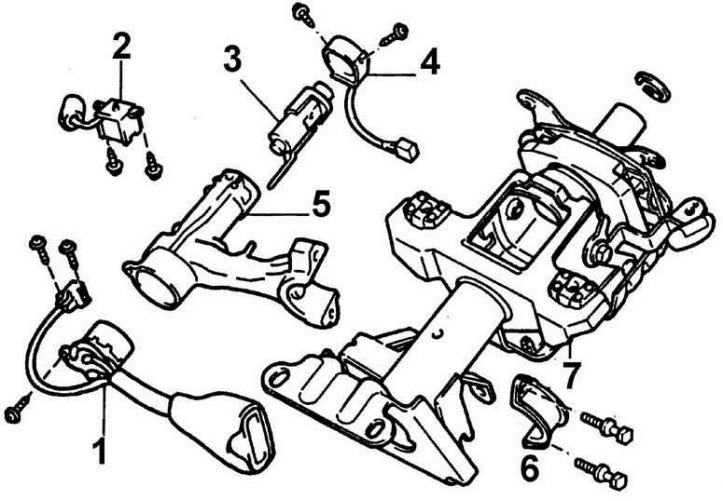

Детали замка зажигания
1 – контактная группа замка зажигания; 2 – соленоид блокировки ключом; 3 – цилиндр замка зажигания; 4 – элемент подсветки замка зажигания; 5 – корпус замка зажигания; 6 – скоба крепления замка зажигания; 7 – верхняя часть рулевой колонки
1. Снимите патрубок системы отопления и вентиляции, расположенный под рулевой колонкой.
2. Отвинтите винты, крепящие заднюю часть замка зажигания и снимите замок зажигания (см. рис. Детали замка зажигания).

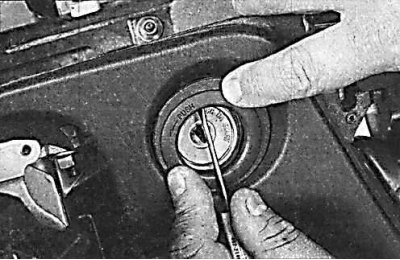

3. Снимите декоративное кольцо обрамления цилиндра замка зажигания.

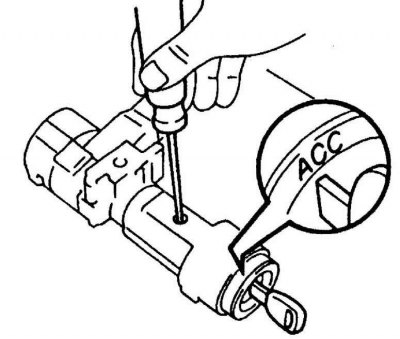

4. Установите ключ зажигания в замке зажигания в положение АСС и через отверстие в корпусе замка зажигания нажмите фиксатор и за ключ извлеките цилиндр замка зажигания.
5. Установка производится в последовательности, обратной снятию.
