Внимание! При наличии в радиоприемнике кода против воровства, перед отсоединением аккумулятора, проверьте что у вас имеются коды подключения.
Внимание! На моделях с 1993 года система воздушной подушки безопасности отключается, если аккумулятор отсоединяется на длительный срок. Если контрольная лампа подушки безопаснос ти загорается и остается гореть после повторного подсоединения аккумулятора, необходимо обратиться в специализированную мастерскую для восстановления работоспособности системы.

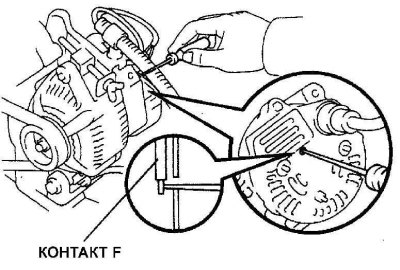

Соединение контакта F генератора с массой при проверке работоспособности генератора

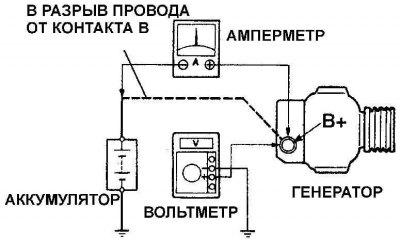

Схема подсоединения измерительных приборов для проверки работоспособности генератора

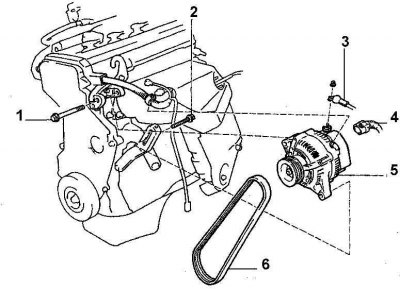

Элементы крепления генератора четырехцилиндрового двигателя
1 – шарнирный болт; 2 – регулировочный болт; 3 – электрический провод; 4 – электрический разъем; 5 – генератор; 6 – приводной ремень.

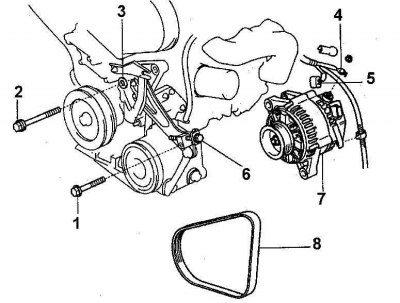

Элементы крепления генератора на шестицилиндровом двигателе
1 – зажимной болт; 2 – шарнирный болт; 3 – шайба; 4 – электрический провод; 5 – электрический разъем; 6 – регулировочный болт; 7 – генератор; 8 – приводной ремень.
1. Снимите провод массы с аккумулятора.
2. Отсоедините электрические провода от генератора.
3. Ослабьте крепление регулировочного и шарнирных болтов генератора и снимите приводной ремень.
4. Отвинтите два болта крепления кронштейна генератора и снимите генератор вместе с кронштейном.
5. Установка производится в последовательности, обратной снятию.
6. После установки генератора отрегулируйте натяжение приводного ремня.
