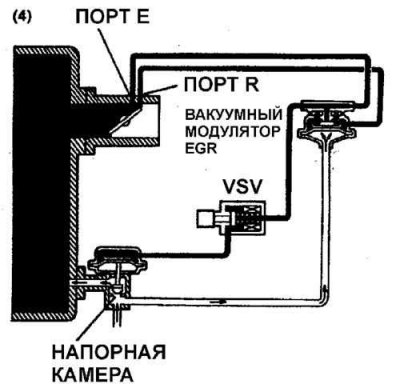

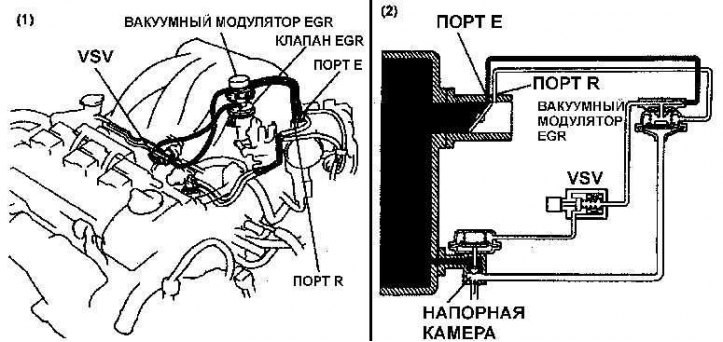

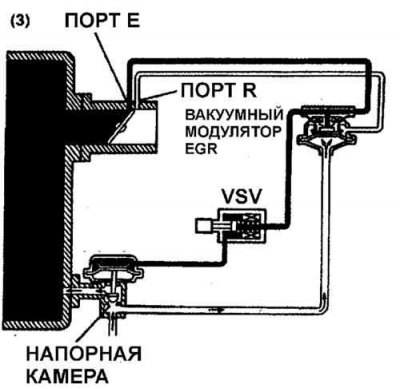

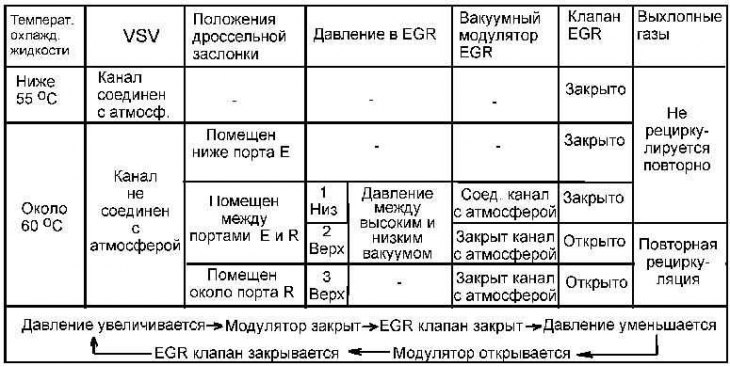

Схема работы системы повторного сжигания отработанных газов

![]() | ![]() |

Для уменьшения выброса окиси азота в атмосферу вместе с выхлопными газами часть выхлопных газов через клапан EGR поступает во впускной коллектор и повторно сжигается.
Система повторного сжигания отработанных газов состоит из EGR-клапана, модулятора EGR, вакуумного переключающего клапана (VSV), блока электронного управления (ЕСМ) и датчика температуры системы EGR.
Замена
EGR-клапан
![]() | ![]() |

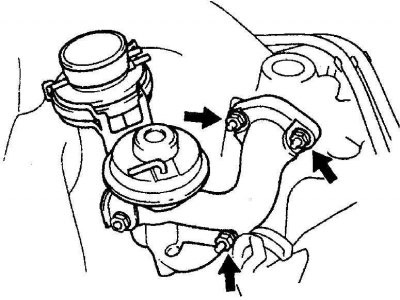

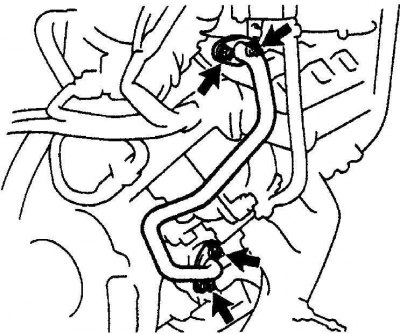

1. Снимите вакуумный шланг, отсоедините EGR-трубу от клапана, отвинтите болты крепления клапана и снимите клапан с впускного коллектора.
Вакуумный модулятор EGR
1. Промаркируйте и отсоедините вакуумные шланги от модулятора и снимите вакуумный модулятор.
2. Установка производится в последовательности, обратной снятию.
