Проверка
1. На 4-цилиндровых двигателях отсоедините от датчика разъем, который находится внутри воздушного фильтра, проверьте сопротивление датчика при различных температурах (См. таблицу Значения сопротивления исправных датчиков температуры всасываемого воздуха и охлаждающей жидкости при различных температурах на 4-цилиндровых двигателях), обдувая датчик, например, феном. Если сопротивление датчика изменяется с температурой непропорционально, то его следует заменить.
(Оригинал статьи находится на портале: «www.toyotaman.ru»)

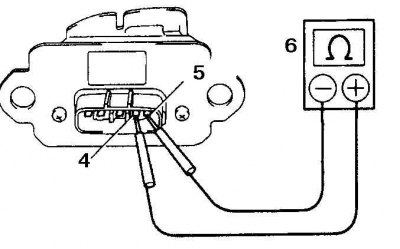

2. На 6-цилиндровых двигателях отсоедините от датчика разъем, проверьте сопротивление датчика при различных температурах, присоединив омметр к выводам 4 и 5 датчика, и сравните с табличным (см. таблицу Значения сопротивления исправных датчиков температуры всасываемого воздуха и охлаждающей жидкости при различных температурах на 6-цилиндровых двигателях). Если сопротивление датчика не соответствует табличному, то его следует заменить.
Значения сопротивления исправных датчиков температуры всасываемого воздуха и охлаждающей жидкости при различных температурах на 4-цилиндровых двигателях
| Температура,°C | Сопротивление, Ом |
| 100 | 125 |
| 90 | 250 |
| 80 | 300 |
| 70 | 400 |
| 60 | 500 |
| 50 | 625 |
| 45 | 750 |
| 40 | 875 |
| 35 | 1000 |
| 30 | 1500 |
| 25 | 2000 |
| 20 | 2500 |
| 15 | 3000 |
| 10 | 3500 |
| 4,5 | 4000 |
| 0 | 4500 |
Значения сопротивления исправных датчиков температуры всасываемого воздуха и охлаждающей жидкости при различных температурах на 6-цилиндровых двигателях
| Контакт | Сопротивление, Ом | Температура,°C |
| 5 – 4 | 13,6 – 18,4 | –20 |
| 5 – 4 | 2,21 – 2,69 | 20 |
| 5 – 4 | 0,49 – 0,67 | 60 |
Замена (4-цилиндровые двигатели)
Внимание! На 6-цилиндровых двигателях IAT-датчик выполнен в едином модуле с датчиком расхода воздуха.
1. Выключите зажигание.
2. Отсоедините разъем и снимите датчик.
