Проверка

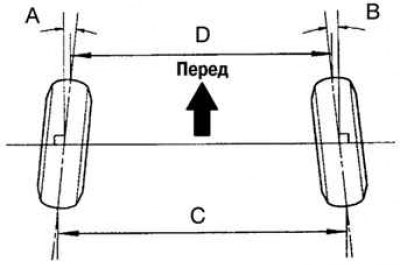

Рис. 4.5. Схема проверки углов схождения колес
Проверьте углы схождения колес (рис. 4.5).
Если углы схождения не соответствуют заданным величинам, произведите регулировку.
Схождение:
- А+В = 0°±0,2°;
- C–D = 0±2 мм.
Регулировка
Снимите хомуты чехлов.
Ослабьте контргайки наконечников рулевых тяг.

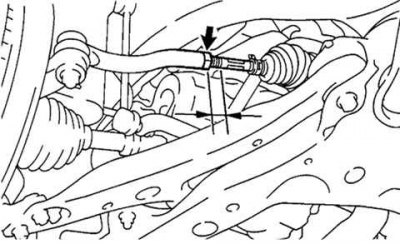

Рис. 4.6. Регулировка углов схождения колес
Отрегулируйте угол схождения путем поворота левой и правой рулевых тяг на одинаковое число оборотов (рис. 4.6).
Старайтесь установить среднее значение угла схождения. Убедитесь в том, что длины правой и левой тяг одинаковы.
Разница длин тяг: менее 1,5 мм.
Затяните контргайки наконечников рулевых тяг.
Момент затяжки: 74 Н·м.
Установите на место чехлы и закрепите их хомутами.
Внимание! Удостоверьтесь, что чехлы не перекручены.
