Схема системы управления двигателя (1MZ-FE)

  • Главная
  • Camry
  • Камри XV30 (2001-2006)
  • Электрооборудование
  • Электрические схемы
0

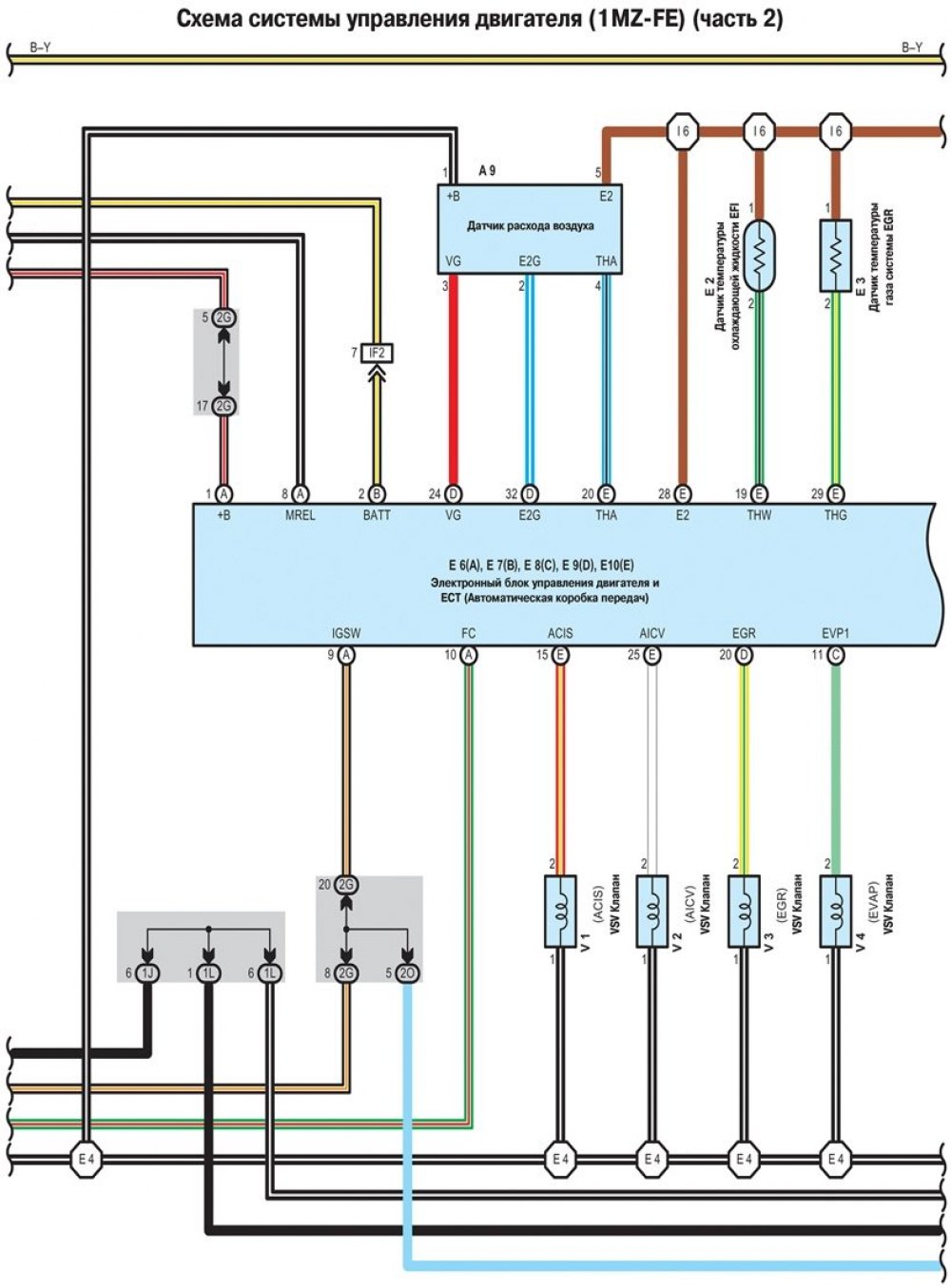

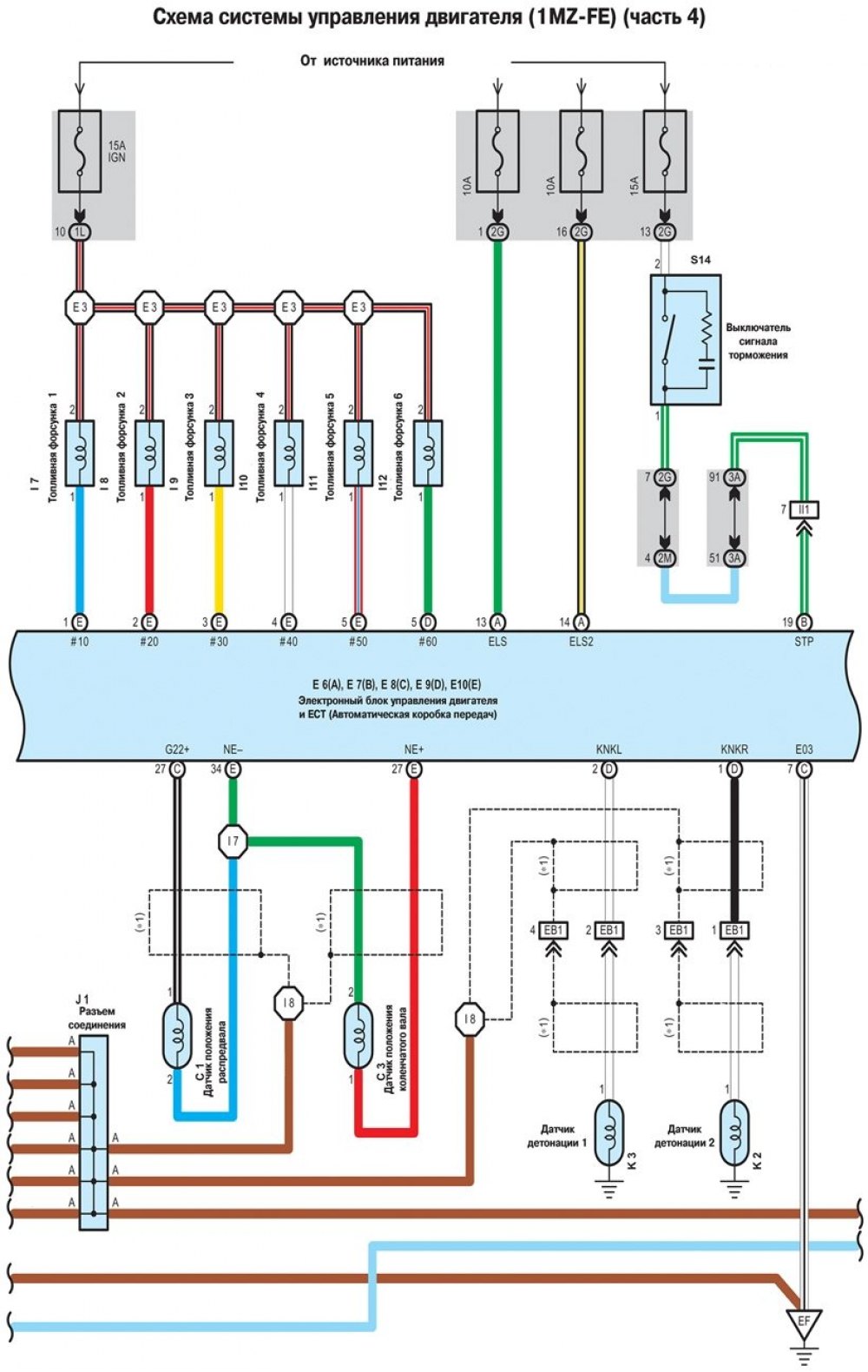

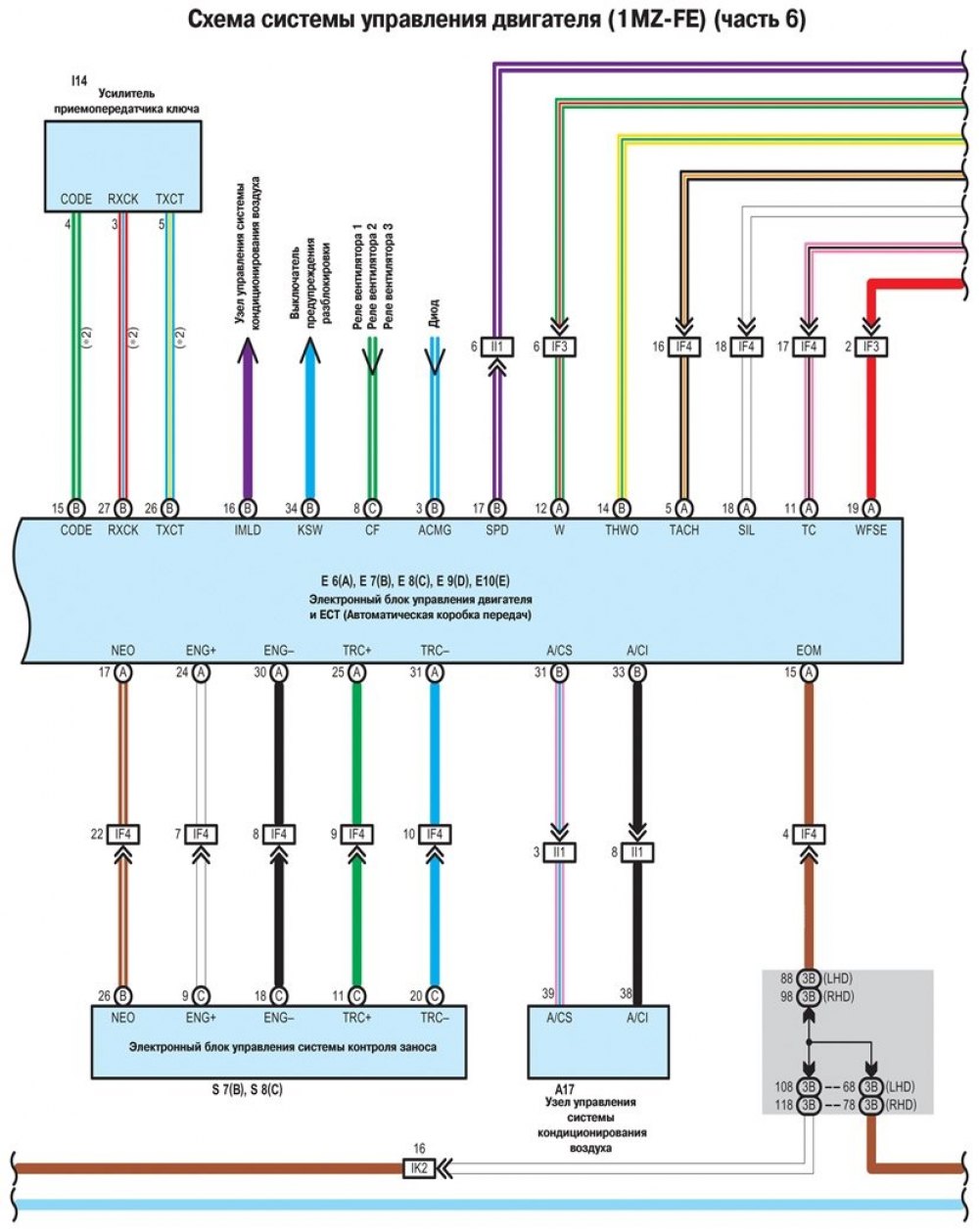

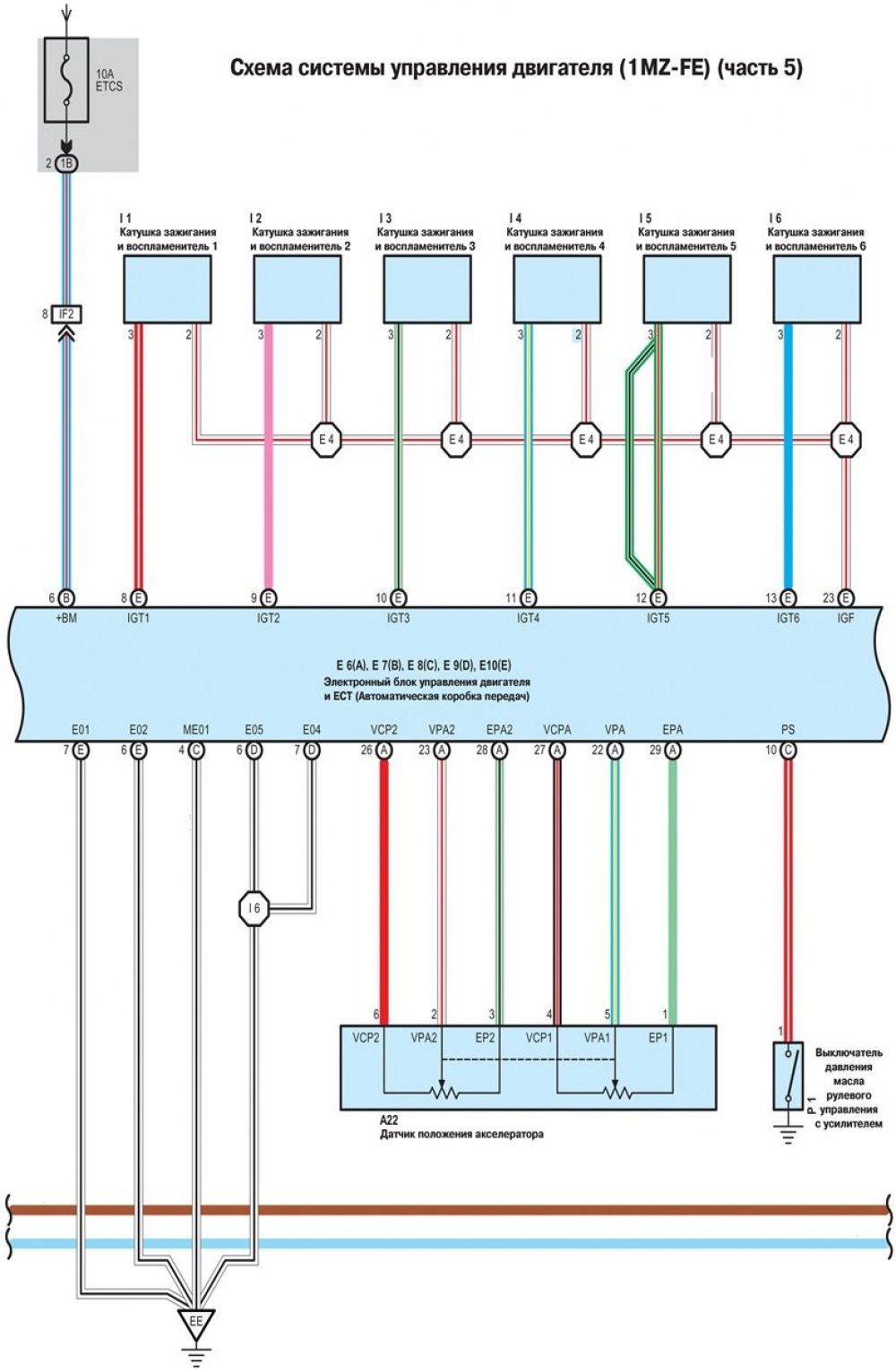

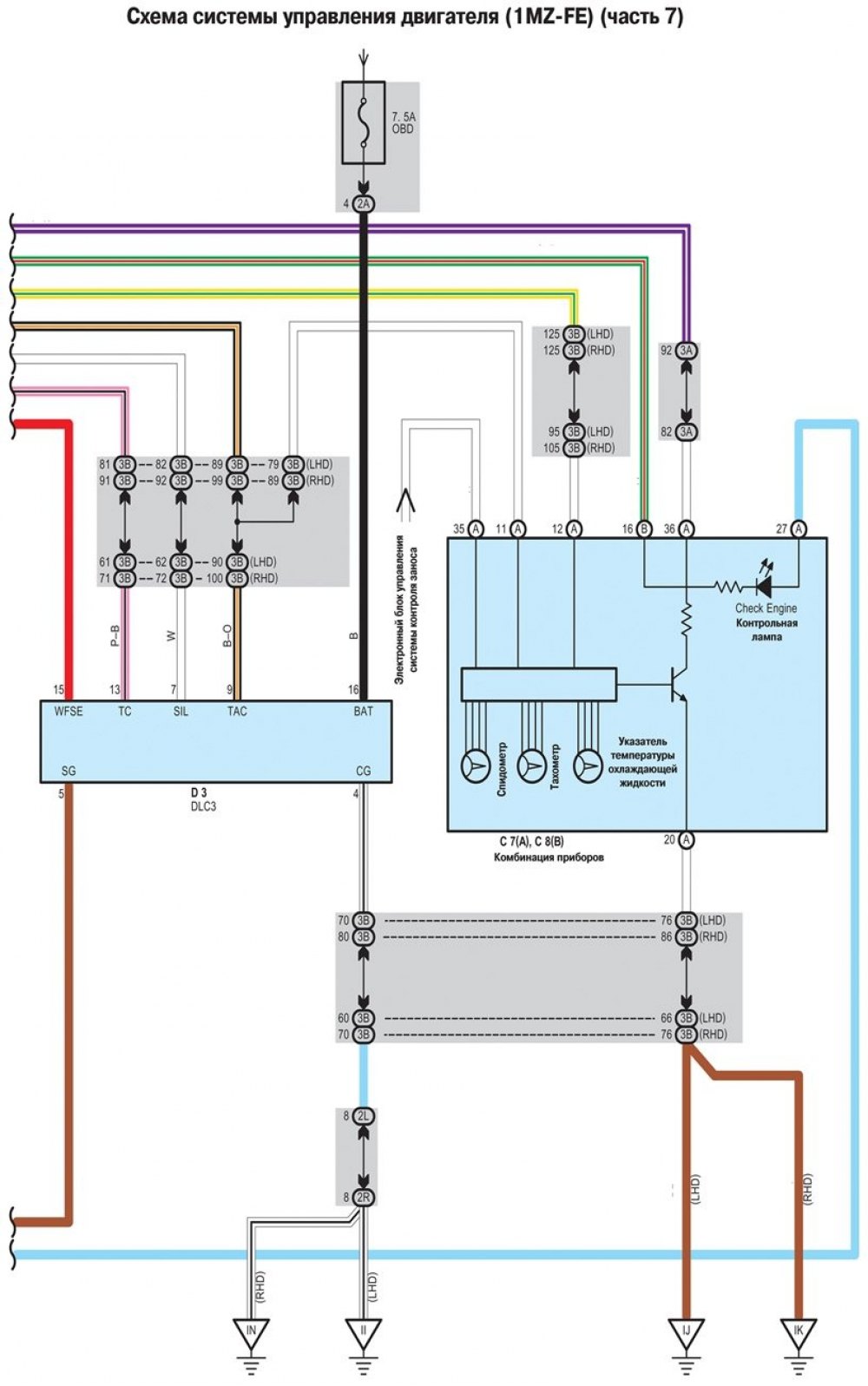

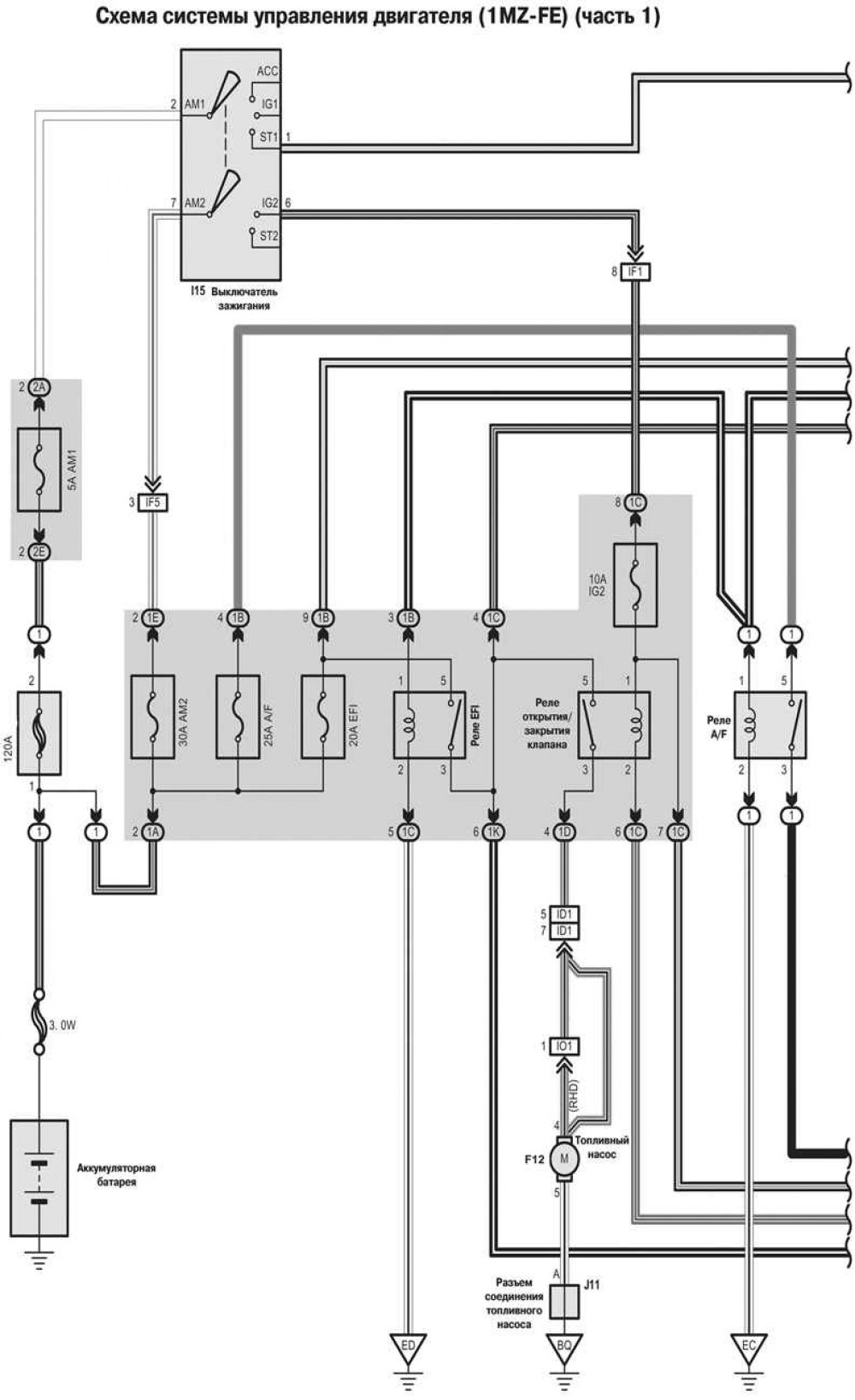

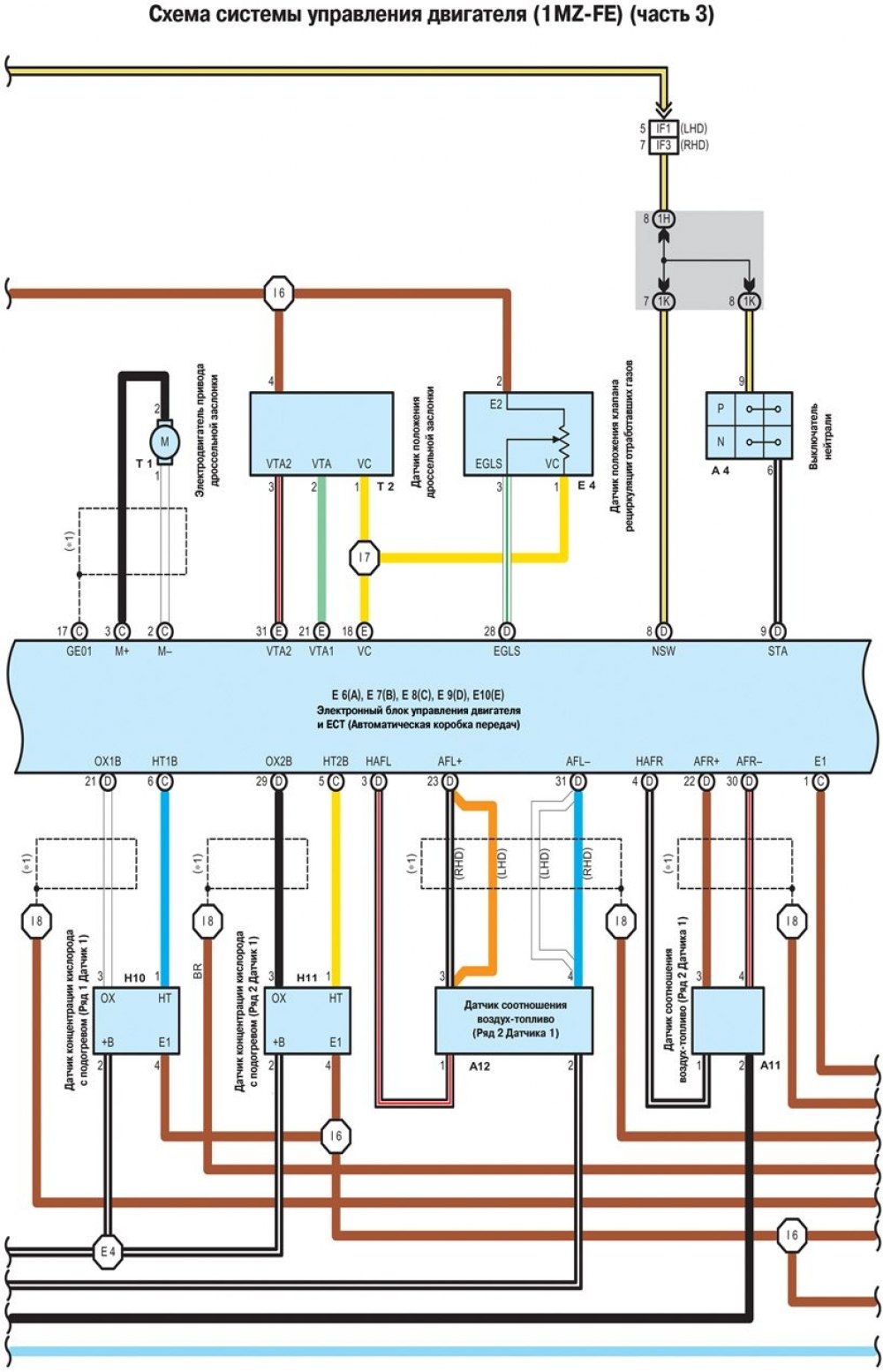

Схема системы управления двигателя (1MZ-FE)




Открыть большую картинку в новой вкладке »



Открыть большую картинку в новой вкладке »



Открыть большую картинку в новой вкладке »



Открыть большую картинку в новой вкладке »



Открыть большую картинку в новой вкладке »



Открыть большую картинку в новой вкладке »



Открыть большую картинку в новой вкладке »
