Схема системы управления двигателя (1AZ-FE, 2AZ-FE)

  • Главная
  • Camry
  • Камри XV30 (2001-2006)
  • Электрооборудование
  • Электрические схемы
0

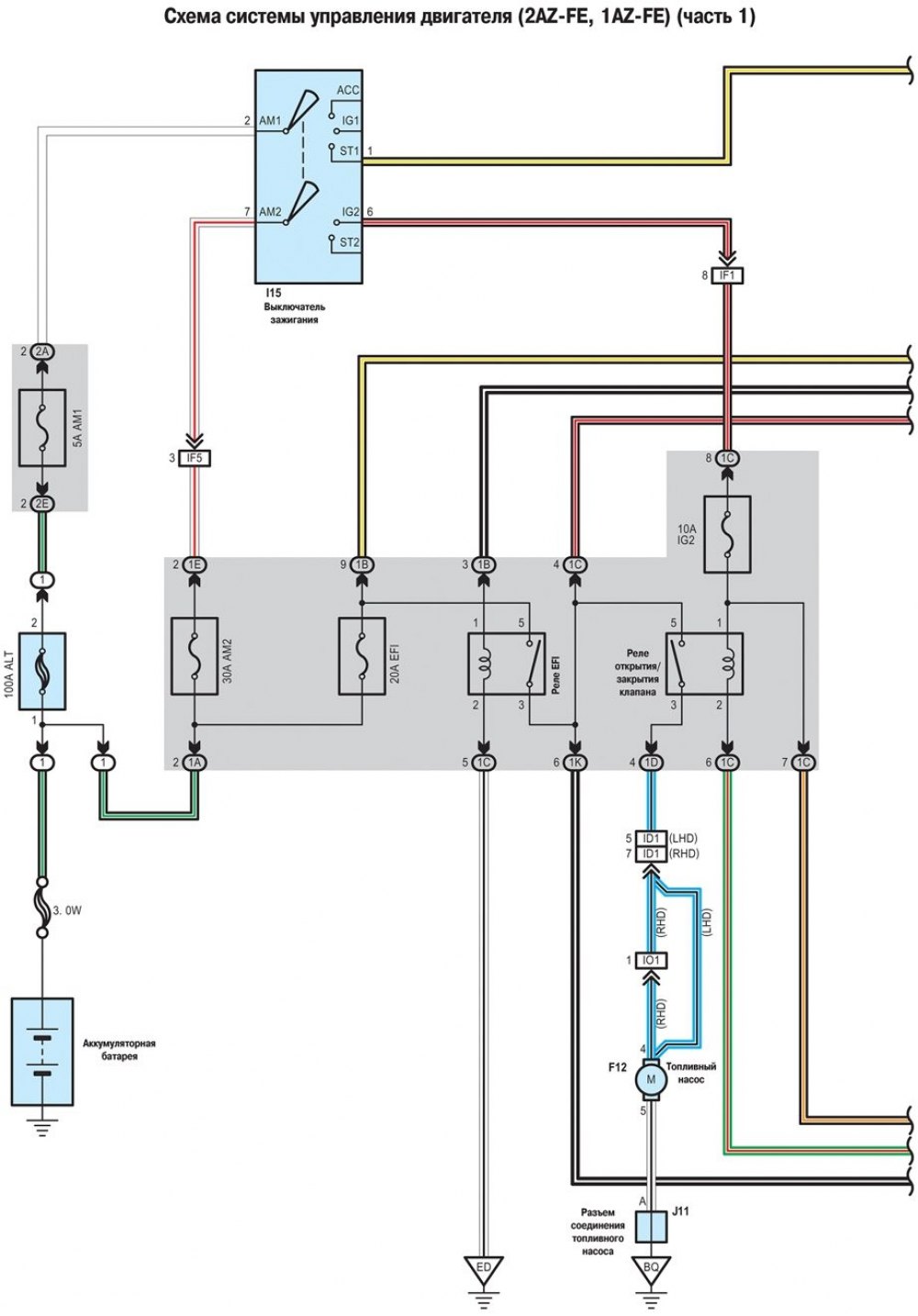

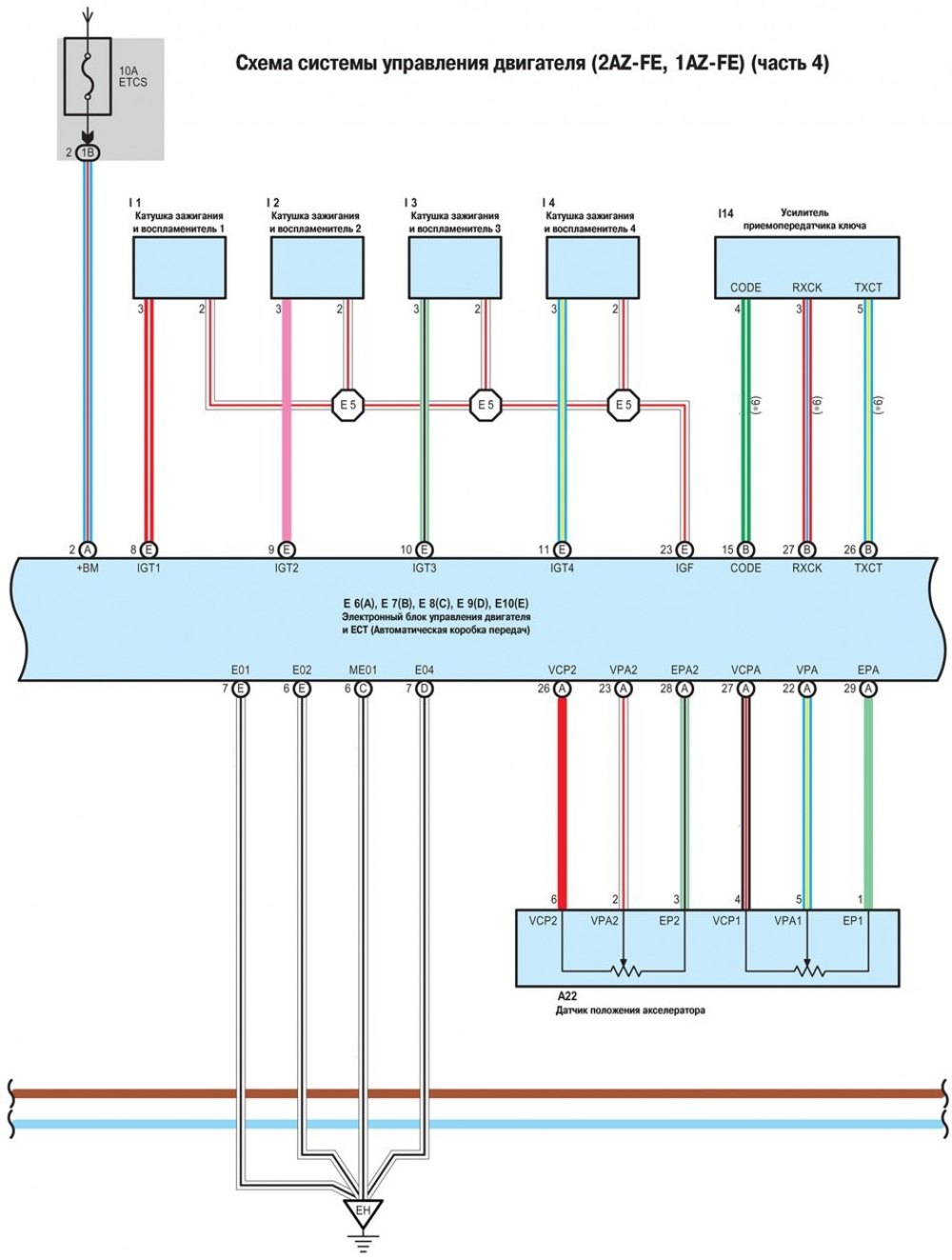

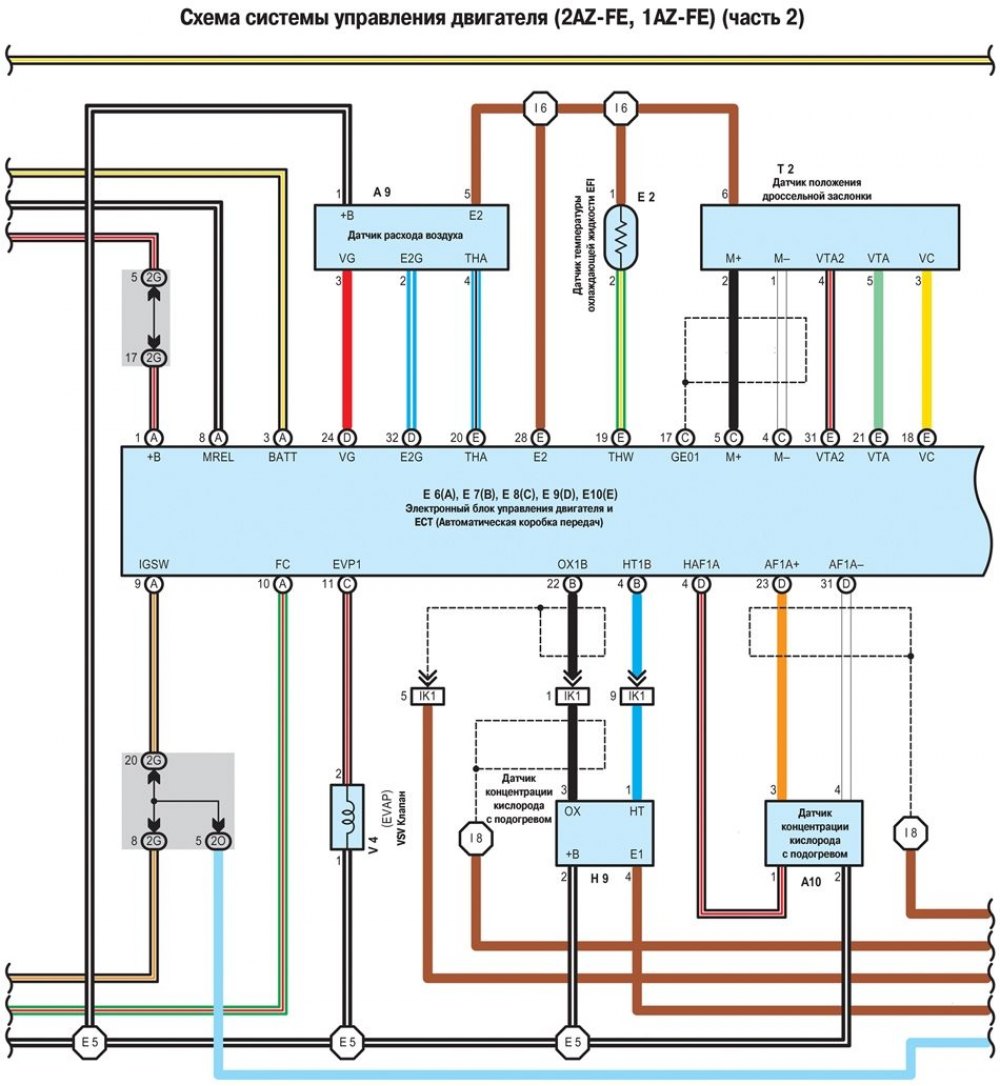

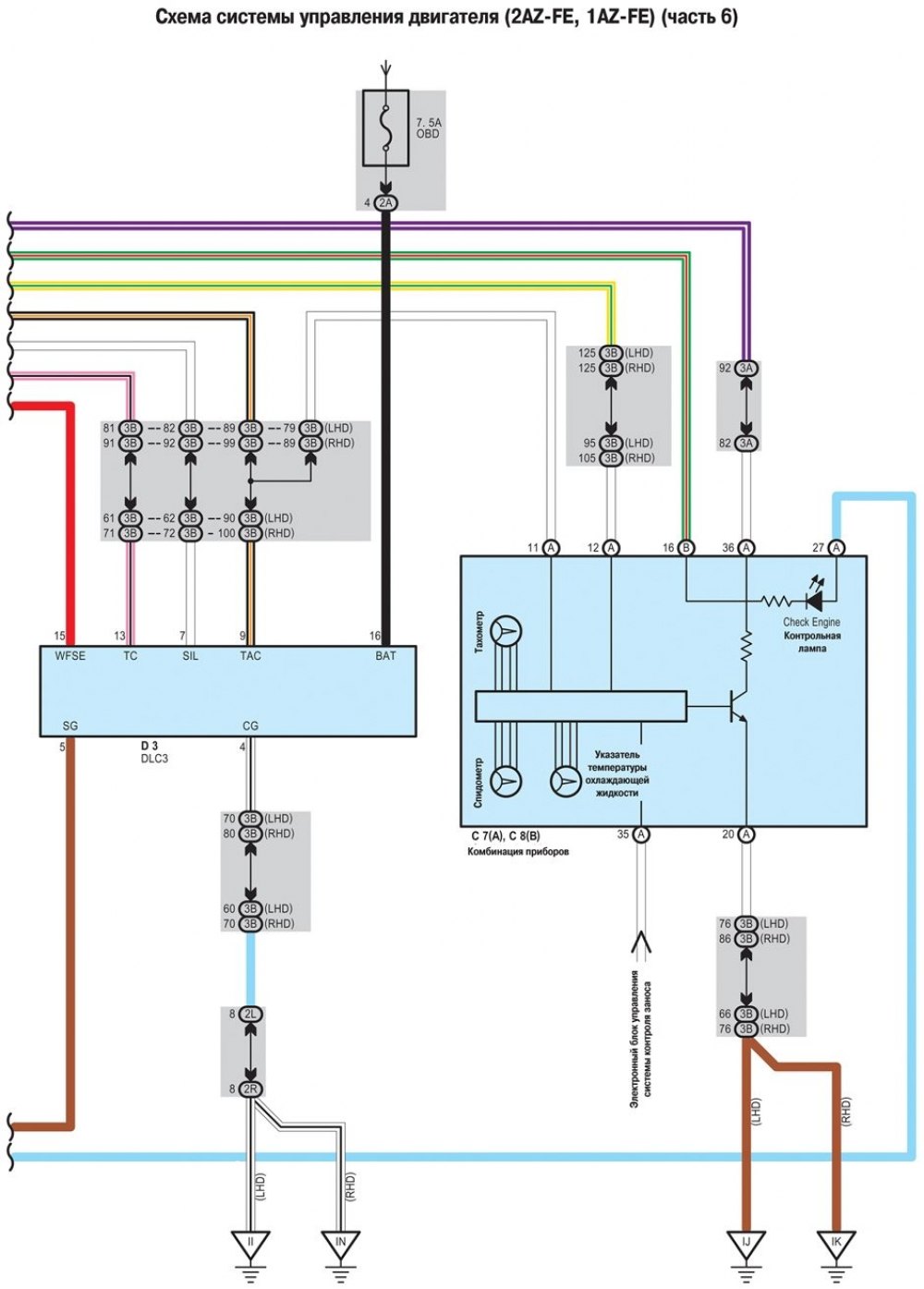

Схема системы управления двигателя (1AZ-FE, 2AZ-FE)




Открыть большую картинку в новой вкладке »



Открыть большую картинку в новой вкладке »



Открыть большую картинку в новой вкладке »



Открыть большую картинку в новой вкладке »



Открыть большую картинку в новой вкладке »



Открыть большую картинку в новой вкладке »
Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
