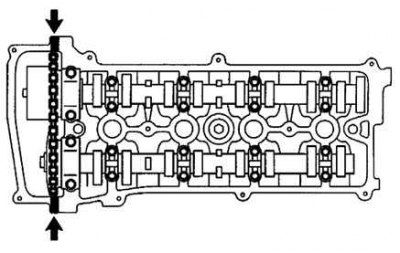

Рис. 2.176. Места нанесения герметика
Нанесите новый герметик в места, показанные на рисунке 2.176.

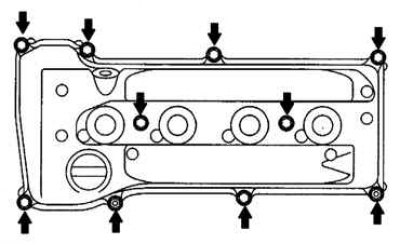

Рис. 2.177. Болты крепления крышки головки блока цилиндров
Установите крышку головки блока цилиндров, затянув болты крепления моментом затяжки 11 Н·м (рис. 2.177).
Установите штуцер масляного насоса (модели без масляного радиатора), затянув его моментом затяжки 30 Н·м.

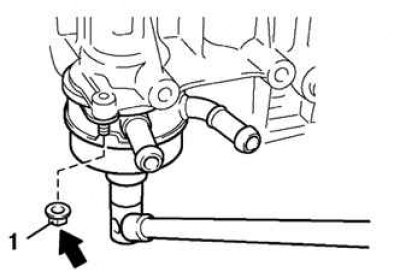

Рис. 2.178. Затягивание перепускного болта масляного радиатора: 1 – гайка
Установите масляный радиатор, затянув перепускной болт моментом затяжки 78,5 Н·м, а гайку крепления – моментом затяжки 9 Н·м (рис. 2.178).

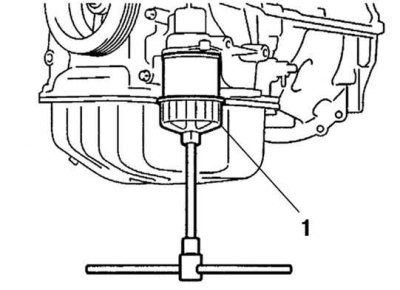

Рис. 2.53. Снятие масляного фильтра: 1 – специальный инструмент
Установите масляный фильтр (см. рис. 2.53).
Заверните свечи зажигания моментом затяжки 19 Н·м.
Установите клапан PCV, завернув его моментом затяжки 19 Н·м.
Заверните крышку маслозаливной горловины.
