Примечание. Сделайте три или более измерений на произвольных участках цепи.

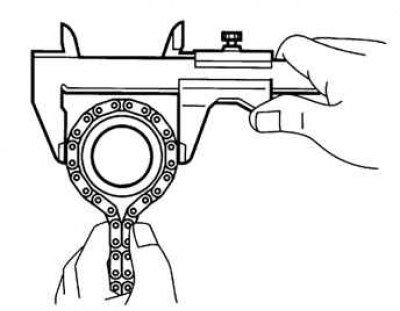

Рис. 2.74. Измерение диаметра звездочки с помощью штангенциркуля
Оберните цепь вокруг звездочки. Измерьте диаметр звездочки по роликам штангенциркулем, как показано на рисунке 2.74.
Минимальный диаметр звездочки:
- распределительный вал - 97,3 мм;
- коленчатый вал - 51,6 мм.
Если диаметр не соответствует указанному, замените звездочки с цепью.
Проверьте башмак натяжителя и успокоитель цепи привода механизма газораспределения на износ. Максимальный износ не должен превышать 1 мм.
