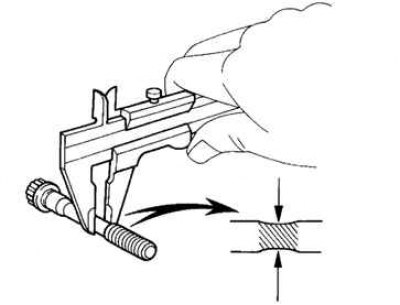

Рис. 2.119. Измерение диаметра шейки шатунного болта
Используя штангельциркуль с нониусом, измерьте диаметр шейки шатунного болта (рис. 2.119).
- Стандартный диаметр - 7,5–7,6 мм.
- Минимальный диаметр - 7,2 мм.
Если значения диаметров меньше минимума – замените болт.
