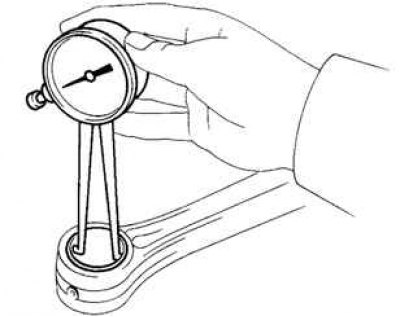

Рис. 2.115. Измерение внутреннего диаметра втулки верхней головки шатуна
С помощью циферблатного нутрометра измерьте внутренний диаметр втулки верхней головки шатуна (рис. 2.115).
- Стандартный диаметр - 22,005–22,017 мм.
- Предельный диаметр - 22,017 мм.
Рассчитайте значение зазора между поршневым пальцем и втулкой.
- Стандартный зазор - 0,005–0,011 мм.
- Предельный зазор - 0,05 мм.
Если зазор больше максимального, замените втулку. При необходимости замените поршень и поршневой палец в сборе.
