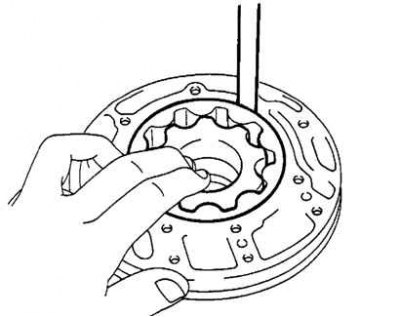

Рис. 3.112. Измерение зазора между ведомой шестерней и корпусом вала статора
Прижмите ведомую шестерню к стенке корпуса. Используя щуп, измерьте зазор между ведомой шестерней и корпусом вала статора (рис. 3.112).
- Стандартный зазор: 0,10–0,17 мм.
- Максимальный зазор: 0,17 мм.
Если зазор больше максимального, замените корпус масляного насоса.

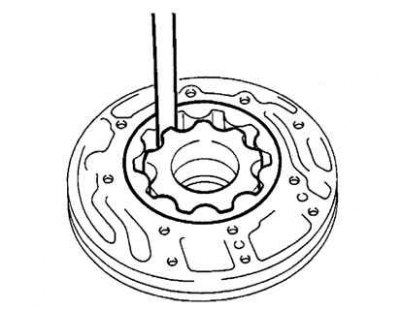

Рис. 3.113. Измерение зазора между головками зубьев в ведущей и ведомой шестерен
Измерьте зазор между головками зубьев ведущей и ведомой шестерен (рис. 3.113).
- Стандартный зазор между головками зубьев: 0,07–0,15 мм.
- Максимальный зазор между головками зубьев: 0,15 мм.
Если зазор между головками зубьев больше максимального, замените корпус масляного насоса.

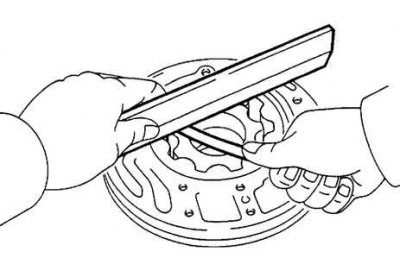

Рис. 3.114. Измерение бокового зазора обеих шестерен
Используя поверочную линейку и щуп, измерьте боковой зазор обеих шестерен (рис. 3.114).
- Стандартный боковой зазор: 0,02–0,05 мм.
- Максимальный боковой зазор: 0,05 мм.

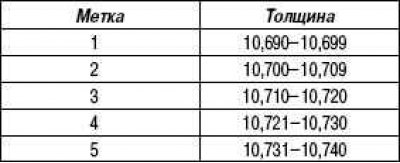

Толщина ведущей шестерни, мм

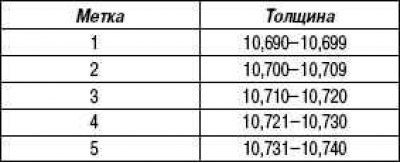

Толщина ведомой шестерни, мм
