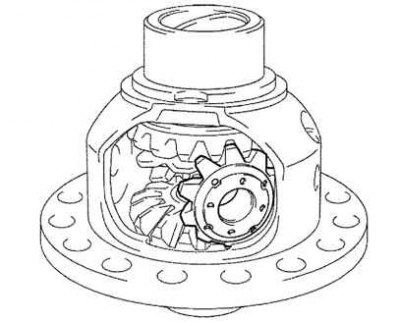

Рис. 3.66. Извлечение передней полуосевой шестерни дифференциала
Снимите 2 сателлита дифференциала, 2 упорных шайбы сателлитов дифференциала, 2 полуосевых шестерни и 2 упорных шайбы полуосевых шестерен с коробки дифференциала. Вращая сателлит дифференциала, снимите 2 упорные шайбы сателлитов и упорные шайбы полуосевых шестерен. (рис. 3.66).

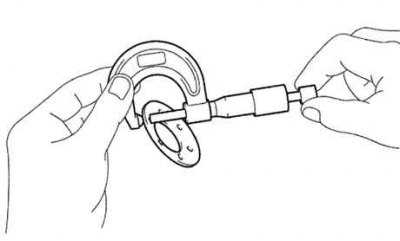

Рис. 3.67. Измерение толщины упорной шайбы сателлита дифференциала
Используя микрометр, измерьте толщину упорной шайбы сателлита дифференциала (рис. 3.67).
Минимальная толщина: 0,90 мм.
Если толщина меньше минимума, замените упорную шайбу сателлита дифференциала.

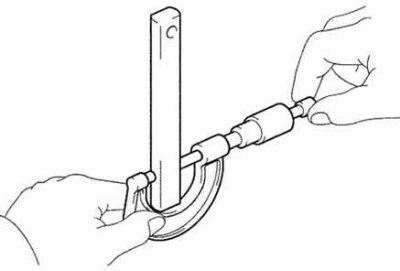

Рис. 3.68. Измерение наружного диаметра оси сателлитов дифференциала №1
Используя микрометр, измерьте наружный диаметр оси сателлитов дифференциала №1 (рис. 3.68).
Минимальная толщина: 17,975 мм.
