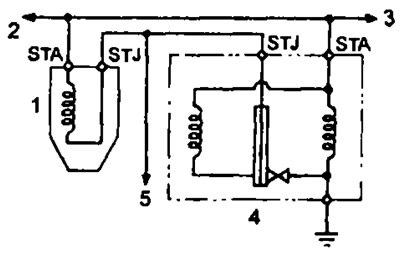

Схема включения тврмовременного репе форсунки холодного пуска: 1 - форсунка холодного пуска, 2 - к замку зажигания (вывод "ST1"), 3 - к реле-выключателю топливного насоса (вывод "STA"), 4 - термовременное реле форсунки холодного пуска, 5 - к электронному блоку управления (вывод "STJ")

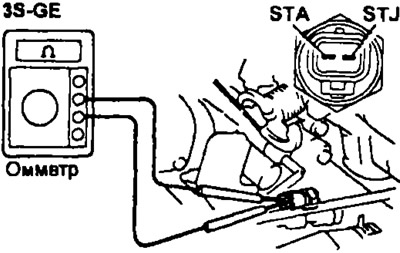

Используя омметр, измерьте сопротивление между соответствующими выводами термовременного реле форсунки холодного пуска.
Модификации
| Выводы | Сопротивление, Ом | Температура охлаждающей жидкости |
| STA-STJ | 25-45 | ниже 15°C |
| 65-85 | выше 30°C | |
| STA-"масса" | 25-85 | - |
Серийный вариант
| Выводы | Сопротивление, Ом | Температура охлаждающей жидкости |
| STA-STJ | 30-50 | ниже 10°C |
| 70-90 | выше 25°C | |
| STA-"масса" | 30-90 | - |
Если величина сопротивления выходит за указанные пределы, замените термореле, предварительно проверив форсунку.
