Цепь и звездочки газораспределительного механизма — осмотр [Toyota Highlander XU20]

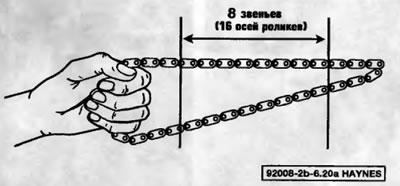

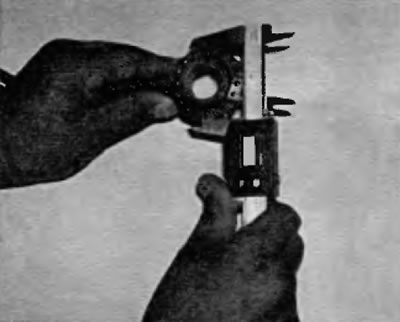

21. Визуально осмотрите все элементы на наличие износа и повреждений. Проверьте цепь газораспределительного механизма на наличие ослабления крепления осей роликов, трещин, износа роликов и боковых пластин. Проверьте звездочки на наличие крюкообразной формы зубьев, вмятин и поломки зубьев. Также проверьте цепь газораспределительного механизма на наличие вытягивания и измерьте диаметр звездочек с учетом износа в положении, когда цепь надета на звездочки. Вытягивание цели газораспределительного механизма измеряется путем проверки длины участка цепи, ограниченного 8 звеньями (16 осей роликов) в трех или большем количестве мест (выбранных случайным образом) по всей длине цепи. Если вытягивание цепи на участке протяженностью 8 звеньев превышает норму, цепь следует заменить (рис. 6.21, а). При проверке диаметра звездочки выполняйте измерение по роликам цепи, а измерение вытягивания цепи проводите в трех или большем количестве мест по всей длине цепи. Максимальное удлинение цепи и минимальный диаметр звездочки (с надетой цепью) не должны превышать значения, указанные в Спецификациях в начале этой главы (рис. 6.21, б). Если двигатель имеет высокий пробег или осмотр дает отрицательные результаты, замените цепь газораспределительного механизма в комплекте со звездочками.

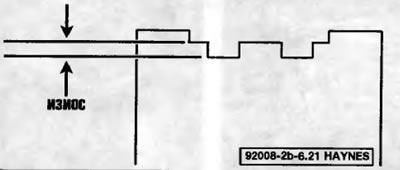

22. Проверьте направляющие на наличие повышенного износа (рис. 6.22). Замените направляющие цепи, если показатели износа превышают допустимые значения, указанные в Спецификациях в начале этой главы. Имейте в виду, что некоторое количество царапин на направляющей цепи газораспределительного механизма – это нормально. Если наблюдается повышенный износ, также потребуется осмотреть на наличие закупорки масляное отверстие для смазки направляющей цепи на передней стороне блока цилиндров (рис. 14.5). Масляный насос приводится в действие второй цепью, имеющей привод от звездочки на коленчатом вале. Если цель газораспределительного механизма должна быть заменена, одновременно замените и цепь привода масляного насоса (см. параграф 14).
