Проверка и замена
1. Снимите диск тормоза.
2. Очистите механизм ручного тормоза.
3. Проверьте остаточную толщину фрикционных накладок. Замените колодки, если толщина материала менее 1,0 мм.

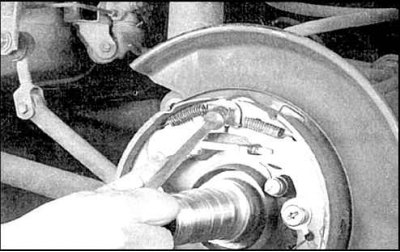

4. Снимите пружины ручного тормоза.
5. Снимите распорку колодок.
6. Снимите прижимную пружину задней колодки.
7. Снимите заднюю колодку и регулятор.

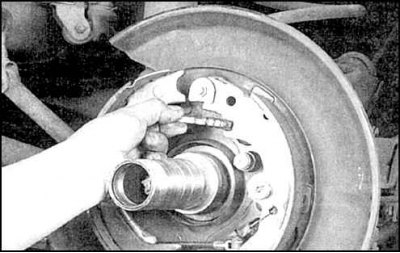

8. Снимите прижимную пружину передней колодки, отсоедините трос от рычага и снимите колодку.
9. Удалите отверткой стопорную шайбу с оси рычага ручного тормоза, снимите рычаг, прокладку и ось.
10. Переставьте эти детали на новую колодку и обожмите шайбу.
11. Смажьте тонким слоем тугоплавкой смазки трущуюся поверхность щита тормоза и резьбу.

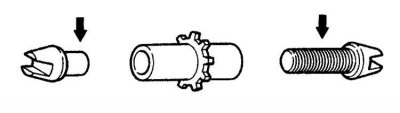

12. Смажьте тонким слоем тугоплавкой смазки скользящую поверхность регулятора в указанных местах.
13. Присоедините трос к рычагу и установите переднюю колодку.
14. Закрепите колодку пружиной.
15. Наденьте нижнюю пружину и установите регулятор.
16. Установите заднюю колодку.
17. Закрепите колодку пружиной.
18. Наденьте на заднюю колодку верхнюю пружину.

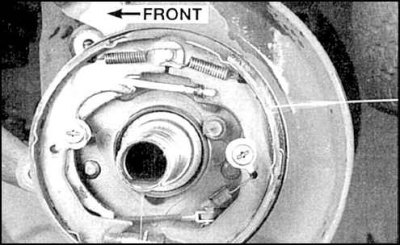

19. Установите распорку так, чтобы пружина была обращена вперед.
20. Установите возвратные пружины колодок.
21. Установите диск тормоза и закрепите, навернув гайки колес.
22. Удалите из диска заглушку.

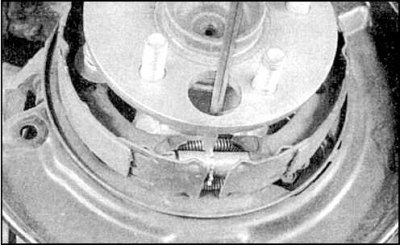

23. Отрегулируйте колодки, для чего, вращая зубчатое колесо шпильки регулятора, разведите колодки до упора в барабан (барабан при этом не должен вращаться) и отведите, отвернув шпильку на 8 зубцов.
24. Установите кронштейн суппорта, затяните болты с заданным моментом.
25. Установите колесо.
26. Проверьте число щелчков рычага ручного тормоза до полного торможения, которое должно быть равно 5. В противном случае отрегулируйте (см. подраздел 8.13).
27. Для приработки колодок тормоза поступите следующим образом.
28. Двигаясь со скоростью 50 км/час по ровному сухому шоссе, включите тормоз, приложив к рычагу усилие 8кГс и проедьте примерно 0,5 км, после чего отпустите рычаг.
29. Повторите эту процедуру 2–3 раза, давая предварительно остыть колодкам.
