Замена элемента паветранага фільтра
1. Корпус паветранага фільтра знаходзіцца на асабовай частцы маторнага адсека. Пры замене элемента спачатку адлучыце раздым расходомера паветра на верхнім вечку корпуса фільтра, затым вызваліце праводку, выцягнуўшы яе фіксатар з апорнага хсанштэйна (гл. малюнак 33.1,а,б).

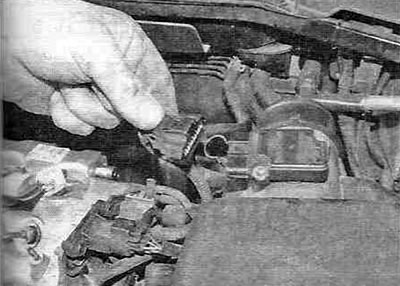

Рас. 33.1,а. Адлучыце раз'ём расходомера паветра...

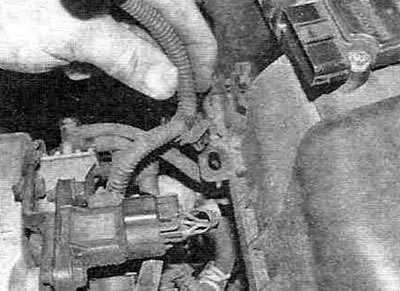

Малюнак 33.1,б...і вызваліце праводку з фіксатара.
2. Распусціце хамут выпускнога паветравода і адлучыце паветравод ад верхняга вечка корпуса фільтра.
3. Адшпіліце спружынныя зашчапкі і зніміце верхняе вечка з корпуса фільтра (гл. малюнак 33.3,а,б).

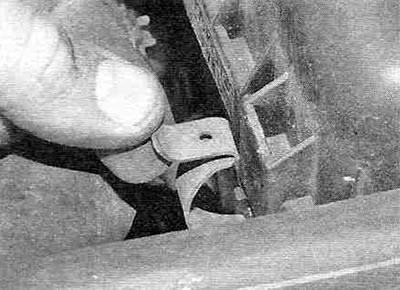

Малюнак 33.3,а. Адшпіліце спружынныя зашчапкі...

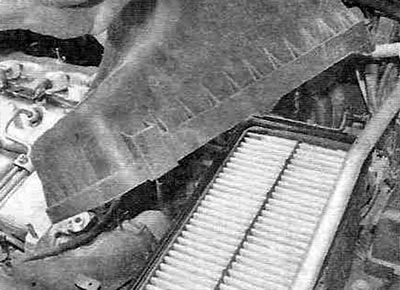

Малюнак 33.3,б...і зніміце верхняе вечка з корпуса паветранага фільтра
4. Выміце які фільтруе элемент, запомніўшы, у якім становішчы ён быў усталяваны (гл. малюнак 33.4).

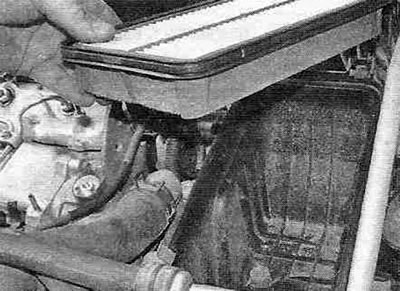

Малюнак 33.4. Выцягнеце які фільтруе элемент з корпуса паветранага фільтра.
5. Пратрыце корпус і вечка фільтра ўсярэдзіне чыстым рыззём.
Матэрыял перадрукаваны з інтэрнэт-рэсурсу ToyotaMan.ru
6. Усталюеце новы які фільтруе элемент у корпус паветранага фільтра, пераканаўшыся ў правільнай яго пасадцы на месца, затым усталюеце верхняе вечка і зафіксуйце яе спружыннымі зашчапкамі.
7. Падлучыце выпускны паветравод да верхняга вечка корпуса фільтра.
8. Падлучыце раз'ём праводкі расходамера паветра і замацуйце яе фіксатарам.
