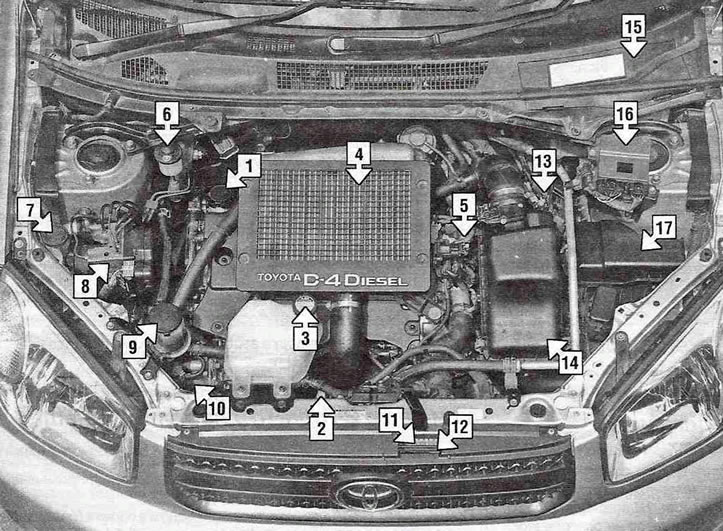

Položaj komponenti u motornom prostoru
1 - Čep za punjenje ulja;
2 - Mjerna šipka za ulje u motoru;
3 - Ekspanzijska posuda rashladne tekućine;
4 - Međuhladnjak;
5 - Vakuumska pumpa kočnica;
6 - Spremnik kočione tekućine;
7 - Rezervni spremnik tekućine za pranje vjetrobranskog stakla;
8 - ABS hidraulična kočiona jedinica;
9 - Spremnik hidraulične tekućine servo upravljača;
10 - Pumpa servo upravljača;
11 - Radijator;
12 - Kondenzator klima uređaja;
13 - Filter goriva;
14 - Kućište zračnog filtra;
15 - Baterija (ispod rešetkaste ploče);
16 - EDU blok (electronic driving unit) — elektronička upravljačka jedinica vozila;
17 - Kutija s osiguračima/relejima.

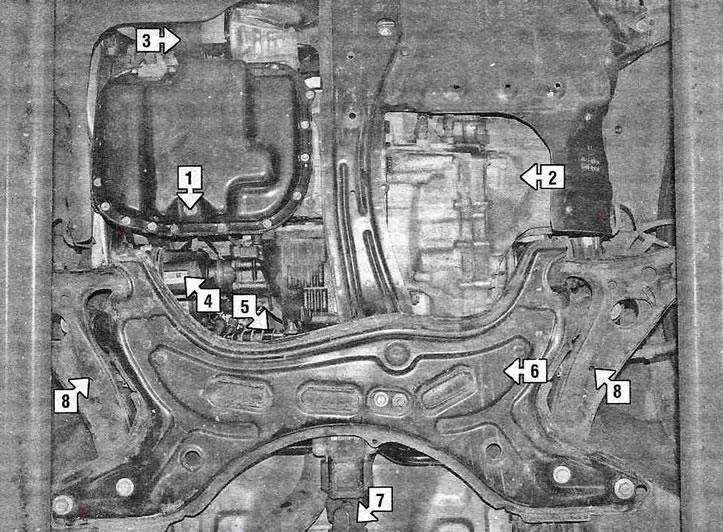

Položaj komponenti vozila - pogled sprijeda odozdo
1 - Čep za ispuštanje ulja iz korita;
2 - Ručni mjenjač;
3 - Filter ulja;
4 - Pogonska osovina;
5 - Razvodna kutija (modeli s pogonom na sva četiri kotača);
6 - Poprečni nosač prednjeg ovjesa;
7 - Kardansko vratilo (modeli s pogonom na sva četiri kotača);
8 - Donja viljuška prednjeg ovjesa.

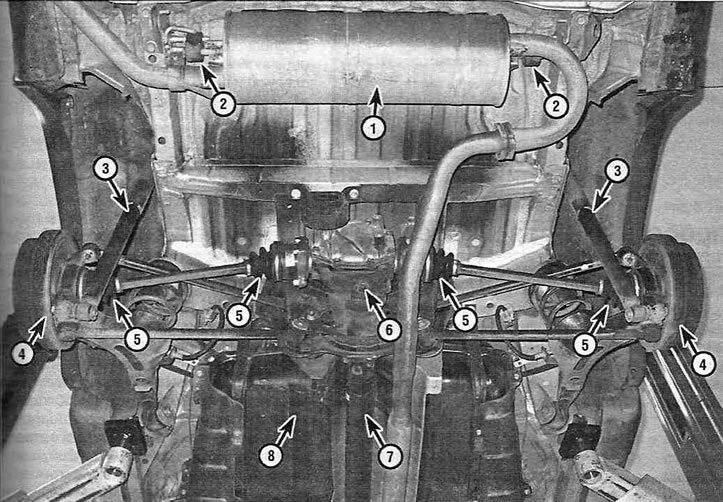

Tipičan raspored komponenti vozila - pogled odozdo straga
1 - Prigušivač;
2 - Ovjes ispušnog sustava;
3 - Amortizer;
4 - Stražnja bubanj kočnica;
5 - Manžeta pogonskog vratila;
6 - Diferencijal;
7 - Kardansko vratilo;
8 - Spremnik goriva.
