Mjerač protoka zraka
Uklanjanje

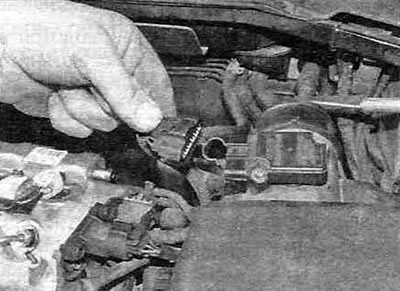

1. Mjerač protoka zraka nalazi se u izlaznom kanalu gornjeg poklopca zračnog filtra. Prvo, odspojite konektor ožičenja (vidi sliku 3.1).
Slika 3.1. Odspajanje konektora ožičenja s mjerača protoka zraka.
2. Otpustite vijke za montažu i uklonite mjerač protoka zraka.
Provjera

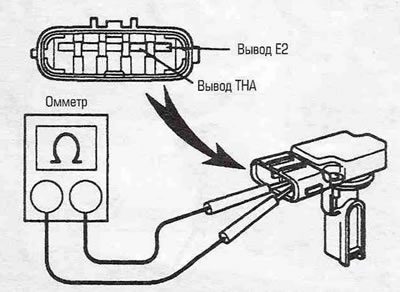

3. Spojite ohmmetar kao što je prikazano na slici 3.3, provjerite otpor mjerača protoka zraka i usporedite ga s podacima u specifikaciji.
Slika 3.3. Provjera otpora mjerača protoka zraka.

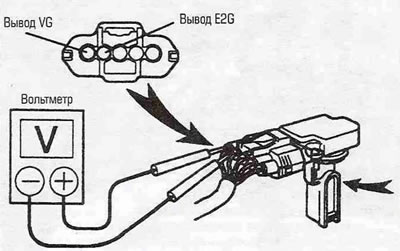

4. Spojite konektor ožičenja i pričvrstite sonde voltmetra na stražnju stranu konektora kao što je prikazano na slici 3.4.
Slika 3.4. Provjera rada mjerača protoka zraka pomoću voltmetra.
Okrenite ključ za paljenje u položaj UKLJUČENO i usmjerite protok zraka na radni element mjerača protoka zraka - očitanje voltmetra trebalo bi se promijeniti.
5. Neispravan mjerač protoka zraka mora se zamijeniti.
Montaža
6. Ugradnja mjerača protoka zraka vrši se obrnutim redoslijedom od njegovog uklanjanja.
