Povlačenje
1. Uklonite rashladno sredstvo iz sustava.
2. Skinite prednji branik.
3. (Motori serije KZ)
Odvojite kompresor klima uređaja.
Napomena: Pazite da ne oštetite cijevi servo upravljača.
Montaža
1. Ugradite sklop kompresora s magnetskom spojkom
Bilješka:
- Prilikom zamjene kompresora količina kompresorskog ulja u ugrađenom kompresoru mora biti jednaka količini ulja u uklonjenom.
- Dio ulja ostaje u cijevima sustava kada se kompresor skine, pa se dio ulja mora ukloniti iz novog kompresora kako bi njegova količina u sustavu ostala normalna.
- Pretjerana količina kompresijskog ulja smanjuje prijenos topline i može dovesti do kvara klimatizacijskog sustava.
- Ako je količina ulja u uklonjenom kompresoru niska, provjerite curi li sustav.
2. Postavite pogonski remen i podesite njegovu napetost.
3. Ugradite preostale dijelove obrnutim redoslijedom od uklanjanja.
4. Evakuirajte sustav i napunite ga rashladnim sredstvom. Provjerite nepropusnost sustava.

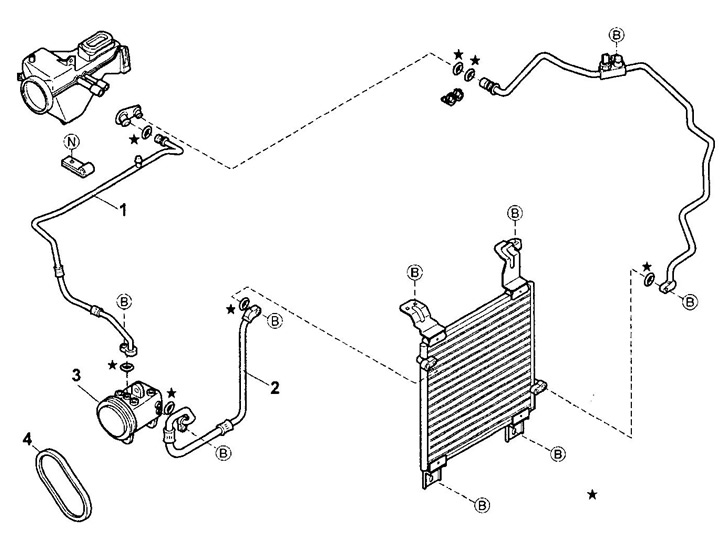

Sklop kompresora klima uređaja s elektromagnetskom spojkom.
1 - niskotlačno crijevo,
2 - visokotlačno crijevo,
3 - kompresor,
4 - pogonski remen.
